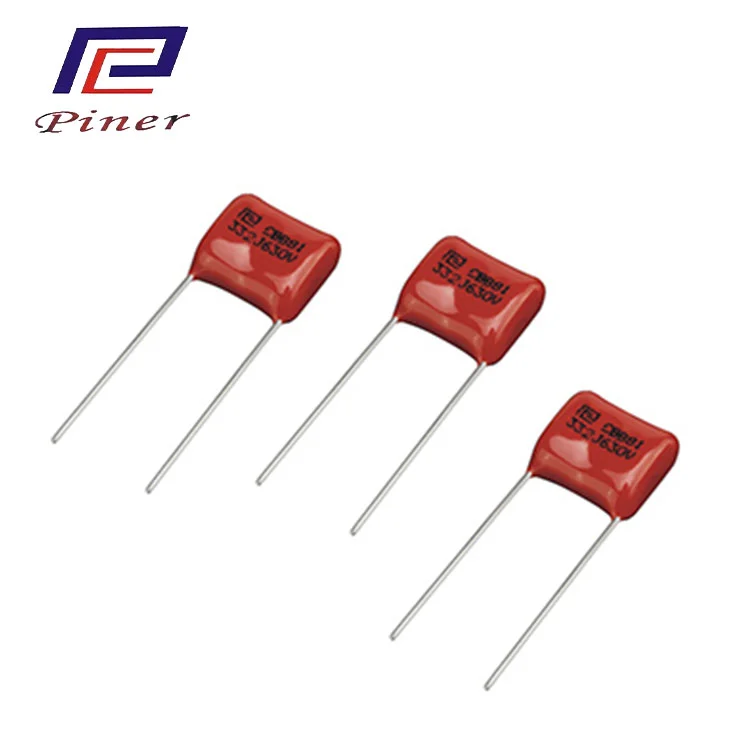

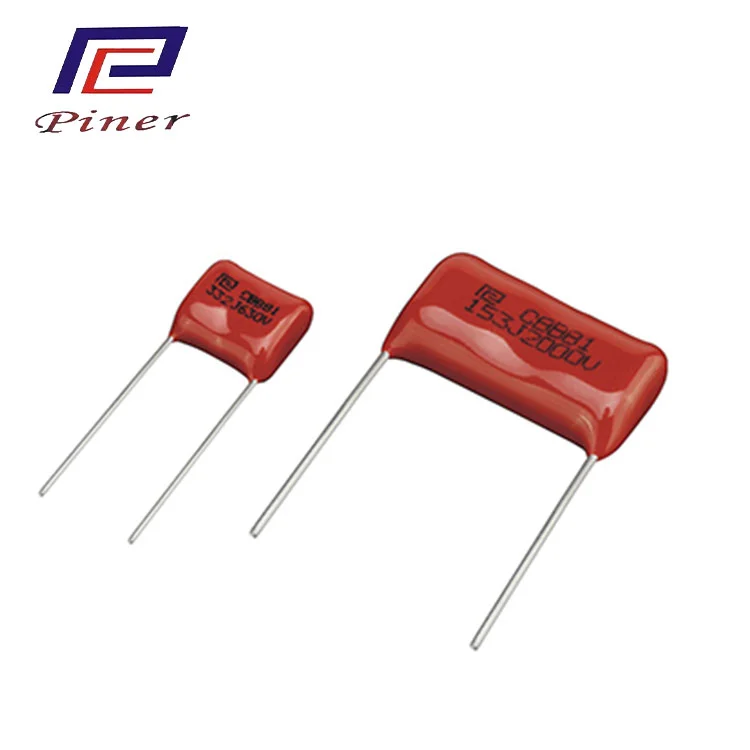

Odporność na wysokie napięcie i wysoka izolacja: Materiał polipropylenowy zastosowany w kondensatorze impulsowym płytki sterującej o wysokim przetężeniu, produkowanym przez Piner Factory, ma wysoką naturalną rezystancję napięciową.
Niska strata (niska wartość D): Tangens kąta strat dielektrycznych jest wyjątkowo mały, co skutkuje mniejszym wytwarzaniem ciepła przy wysokich częstotliwościach i wysoką wydajnością.
Doskonała charakterystyka częstotliwościowa: pojemność zmienia się nieznacznie wraz z częstotliwością, dzięki czemu nadaje się do obwodów o wysokiej częstotliwości.
Dobra stabilność temperaturowa: współczynnik temperaturowy pojemności jest ujemny, a liniowość jest dobra.
Wysoka tolerancja prądu impulsowego: dzięki elektrodom z folii aluminiowej i niskiemu ESR.
Samonaprawianie: Poprawia niezawodność długotrwałej pracy.
| Norma referencyjna | GB14579 IEC60384-17 |
| Kategoria klimatyczna | 40/85/21 |
| Napięcie znamionowe | 1000VDC ~ 3000VDC |
| Zakres pojemności | 0,001 uF ~ 1,0 uF |
| Tolerancja pojemności | ±5%(J)±10%(K) |
| Między zaciskami Odporne na napięcie | 2,5 Un DC (10 s) |
| Rezystancja izolacji (przy 20°C) | Między zaciskami ≥30000MΩCR≤0,33uF (100vdc 60s) ≥7500s CR>0,33uF (100VDC 60s) |
| Współczynnik rozproszenia | DF≤0,0010 (10 kHz) |
Jednostka wymiaru: mm
| Oceniono Cap. | 1000 V prądu stałego | 1600 V prądu stałego | 2000 V prądu stałego | ||||||||||||
| W | H | T | P | ΦD | W | H | T | P | ΦD | W | H | T | P | ΦD | |
| 0,0022uF | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 7 | 15 | 0.8 |
| 0,0047uF | 18 | 14.5 | 9 | 15 | 0.8 | 18 | 12.5 | 9 | 15 | 0.8 | 18 | 15 | 9.5 | 15 | 0.8 |
| 0,0056uF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 13.5 | 8 | 22 | 0.8 |
| 0,0068 uF | 18 | 13.5 | 7.5 | 15 | 0.8 | 18 | 13.5 | 7.5 | 15 | 0.8 | 25 | 14.1 | 8.5 | 22 | 0.8 |
| 0,0082 uF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 15 | 9 | 22 | 0.8 |
| 0,010uF | 18 | 12 | 7 | 15 | 0.8 | 18 | 12 | 7 | 15 | 0.8 | 25 | 16.5 | 11 | 22 | 0.8 |
| 0,015 uF | 18 | 15.5 | 10 | 15 | 0.8 | 18 | 15.5 | 10 | 15 | 0.8 | 25 | 14 | 8.5 | 22 | 0.8 |
| 0,020uF | 18 | 17 | 10 | 15 | 0.8 | 18 | 17 | 10 | 15 | 0.8 | 25 | 16 | 9 | 22 | 0.8 |
| 0,022 uF | 18 | 17.5 | 10.5 | 15 | 0.8 | 18 | 17.5 | 10.5 | 15 | 0.8 | 25 | 15.5 | 10 | 22 | 0.8 |
| 0,024 uF | 18 | 18 | 10.5 | 15 | 0.8 | 18 | 18 | 10.5 | 15 | 0.8 | 25 | 17 | 9.5 | 22 | 0.8 |
| 0,027 uF | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 17.5 | 10 | 22 | 0.8 |
| 0,030uF | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 18.5 | 11 | 22 | 0.8 |
| 0,039 uF | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 20 | 12.5 | 22 | 0.8 |
| 0,10uF | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 29 | 21.5 | 31 | 0.8 |
Uwaga: powyższy rozmiar ma charakter wyłącznie informacyjny. Dostępna jest personalizacja zgodnie z wymaganiami klientów.
Ze względu na wysokie napięcie, wysoką częstotliwość i dużą charakterystykę prądową, CBB81 jest szeroko stosowany w:
Zasilacz impulsowy (SMPS): jako filtr, rezonator i kondensatory absorpcyjne dla wejścia/wyjścia, szczególnie w zastosowaniach o dużej mocy.
Falownik wysokiej częstotliwości: obwody pomocnicze i buforowe prądu stałego w zasilaczach UPS, falownikach fotowoltaicznych i przetwornicach częstotliwości.
Statecznik elektroniczny: Obwody rezonansowe i korekcji współczynnika mocy (PFC) w lampach fluorescencyjnych, lampach energooszczędnych i obwodach sterowników LED.
Ogrzewanie elektromagnetyczne: obwody oscylacyjne LC w kuchenkach indukcyjnych i urządzeniach do ogrzewania indukcyjnego.
Obwód impulsowy wysokiego napięcia: sprzęt laserowy, maszyny rentgenowskie.
Sprzęt audio: Sieci podziału częstotliwości w systemach audio high-end ze względu na niskie zniekształcenia.
Elektronika samochodowa: ładowarki do pojazdów elektrycznych, zasilacze pokładowe itp.

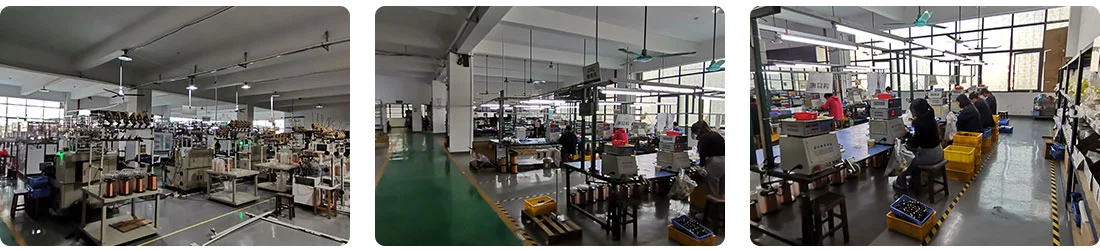

Foshan Pin'er Electronics Co., Ltd. jest profesjonalnym producentem kondensatorów foliowych, który integruje rozwój, projektowanie, produkcję, sprzedaż i obsługę posprzedażną. Firma posiada fabrykę o powierzchni ponad 3 000 metrów kwadratowych. Specjalizuje się w produkcji kondensatorów typu CBB21, typu CBB22, typu CL21, typu CBB60, typu CBB61, kondensatorów bezpieczeństwa X2, domowych kuchenek indukcyjnych itp., a także kondensatorów metalizowanych.
Firma ma duże możliwości techniczne i badawczo-rozwojowe. Jej produkty są ściśle zgodne z certyfikatem systemu zarządzania jakością ISO9001-2015. Seria kondensatorów zgodnych ze standardem bezpieczeństwa MKPX2 przeszła certyfikację UL w Stanach Zjednoczonych, certyfikację CUL w Kanadzie, certyfikację VDE w Niemczech i certyfikację CQC w Chinach. Wszystkie produkty firmy spełniają najnowsze wymogi ochrony środowiska Unii Europejskiej oraz są zgodne z normami RoHS i REACH. Możemy świadczyć profesjonalne i kompleksowe usługi „w jednym miejscu” w zakresie kompletnych maszyn elektronicznych w takich dziedzinach, jak zasilacze, komunikacja, audio i wideo, elektronika samochodowa, sprzęt gospodarstwa domowego i produkty cyfrowe, a także w dziedzinie nowych produktów elektronicznych związanych z energią.
Firma posiada doświadczonych pracowników oraz profesjonalną i sprawną kadrę zarządzającą, co gwarantuje, że każdy aspekt, od badań i rozwoju po produkcję, spełnia wysokie standardy. Gooder Electronics zawsze przestrzegała zasad „innowacyjności technologicznej, przede wszystkim jakości, przede wszystkim usług i współpracy, w której wygrywają obie strony”, stale pogłębiając swoją koncentrację na polu komponentów magnetycznych, starając się rozwijać i stać się wiodącym przedsiębiorstwem w branży.
Korzystamy z międzynarodowych usług dostaw ekspresowych (takich jak DHL, UPS, TNT, FedEx) do wysyłki, a także możemy zaoferować opcje transportu lotniczego i morskiego zgodnie z Twoimi wymaganiami.
P: Czy można dostarczyć produkty niestandardowe?
O: Tak. Możemy dostosować specyfikację produktu, logo, opakowanie itp. zgodnie z Twoimi potrzebami. Podaj konkretne projekty lub wymagania, a my ocenimy wykonalność i zaproponujemy rozwiązanie.
Pytanie: Jak zapewnić jakość produktu?
Odpowiedź: Uzyskaliśmy certyfikaty takie jak ISO9001 dla systemu jakości. W procesie produkcyjnym istnieje wiele etapów kontroli jakości. Możemy dostarczyć raport z inspekcji fabrycznej, a także wspierać inspekcje stron trzecich (takie jak SGS).
P: Czy można dostarczyć próbki? Jak obliczany jest koszt próbki?
Odp .: Można dostarczyć próbki. W przypadku produktów standardowych próbki są bezpłatne, jednak koszt przesyłki pokrywa Klient. Próbki niestandardowe podlegają opłacie kosztowej. Koszt próbki zostanie zwrócony po złożeniu zamówienia o dużej ilości.
