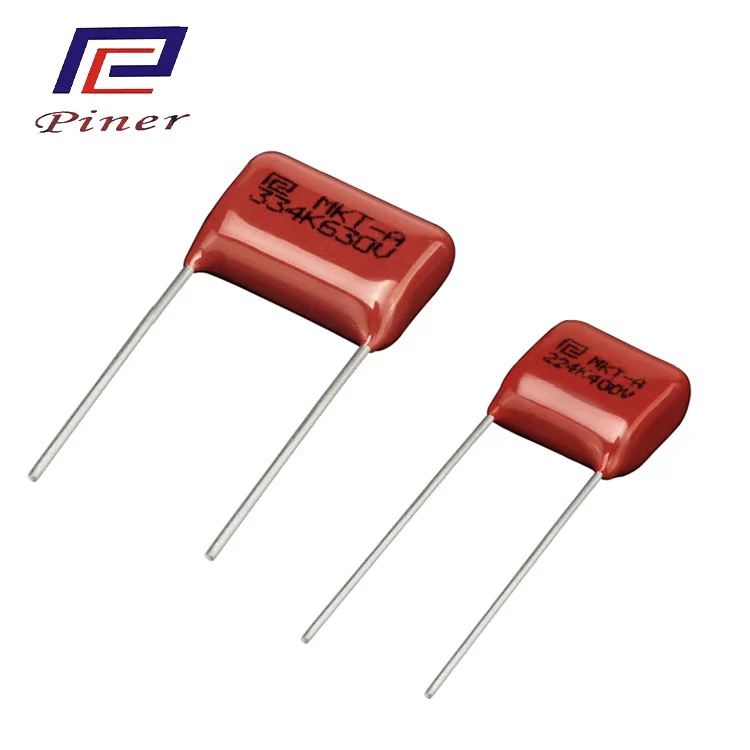

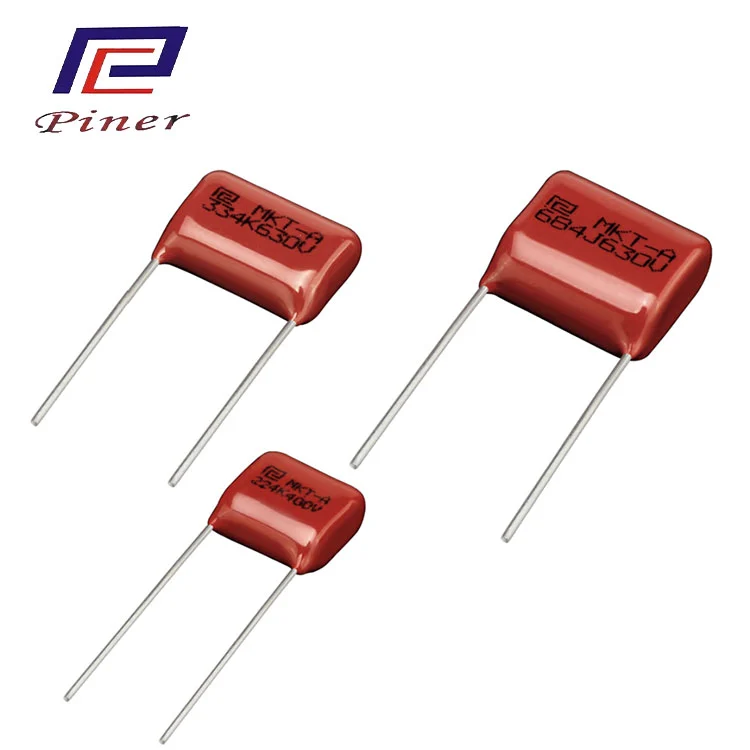

Kondensator obwodu zapłonowego

Kondensator obwodu zapłonowego produkowany przez Piner Producent to wyspecjalizowany model układów zapłonowych wykorzystujących metalizowane kondensatory foliowe poliestrowe (PET). Został dostosowany do chwilowych impulsów wysokiego napięcia, ładowania i rozładowywania o wysokiej częstotliwości oraz warunków rdzenia wibracyjnego w wysokiej temperaturze w różnych elektronicznych obwodach zapłonu wysokiego napięcia. Koncentruje się na charakterystyce odporności na impulsy wysokiego napięcia, szybkiego ładowania i rozładowywania oraz odporności na wibracje w wysokiej temperaturze. Jest to kluczowy element osiągnięcia magazynowania energii – natychmiastowego uwolnienia energii w układzie zapłonowym. Doskonale spełnia specjalne wymagania obwodów zapłonowych w silnikach spalinowych, urządzeniach paliwowych itp. W porównaniu do uniwersalnego kondensatora MKT osiąga jakościową poprawę w zakresie rezystancji impulsów, trwałości cykli i możliwości dostosowania do trudnych warunków pracy. Jest szeroko stosowany w samochodach, motocyklach, sprzęcie napędzanym paliwem i przemysłowych/wojskowych urządzeniach zapłonowych.

Wyjątkowo silna odporność na impulsy wysokiego napięcia:

Zaprojektowany specjalnie pod kątem chwilowego impulsu wysokiego napięcia podczas zapłonu, może wytrzymać uderzenia impulsu o wysokiej częstotliwości kilkakrotnie przekraczającej napięcie znamionowe bez przebicia lub wyładowania koronowego. Odpowiedź impulsowa jest szybka i doskonale spełnia wymagania obwodu zapłonowego dotyczące „natychmiastowego uwalniania energii wysokiego napięcia”;

· Wydajne i szybkie możliwości ładowania i rozładowywania:

Rdzeń ma wyjątkowo niską rezystancję, a bezindukcyjna konstrukcja konstrukcji zmniejsza straty podczas ładowania i rozładowania, umożliwiając szybkie magazynowanie energii - natychmiastowe uwolnienie energii, zapewniając wystarczającą energię iskry zapłonowej oraz rozwiązując problemy takie jak słaby zapłon i zgaśnięcie płomienia;

· Stabilna praca w zakresie temperatur 120℃:

Znamionowa temperatura robocza wynosi od -40 ℃ do +120 ℃. Może przystosować się do warunków pracy w wysokich temperaturach, takich jak komory silnika i komory pieca paliwowego. W wysokich temperaturach rezystancja i pojemność izolacji nie zmniejszają się znacząco, a w niskich temperaturach nie następuje zamrożenie wydajności. Spełnia złożone środowiska o wysokiej temperaturze podczas użytkowania na zewnątrz i w pojazdach;

· Cykl ładowania i rozładowywania o bardzo wysokiej częstotliwości:

Liczba cykli ładowania i rozładowywania jest ≥ 10⁶ razy, znacznie większa niż w przypadku zwykłych kondensatorów MKT. Może spełniać wymagania użytkowe dotyczące długotrwałego zapłonu urządzeń paliwowych o wysokiej częstotliwości, a żywotność odpowiada całemu układowi zapłonowemu;

· Niezawodne samonaprawianie w wysokiej temperaturze:

Pogrubione, metalizowane elektrody o dużej gęstości optymalizują samonaprawiający się mechanizm wyzwalający. W podwójnych warunkach wysokiej temperatury 120 ℃ i impulsu wysokiego napięcia lokalna awaria może nadal zostać zakończona natychmiast, unikając awarii kondensatora i powodując załamanie się układu zapłonowego;

· Doskonała odporność na wibracje i wstrząsy:

Korpus rdzenia jest szczelnie zamocowany, a sworznie są wzmocnione i spawane. Może wytrzymać wibracje o wysokiej częstotliwości pojazdów/przewoźnych urządzeń paliwowych (zgodnie z normami wibracji pojazdów), bez luzowania się korpusu rdzenia lub złamania sworznia i nadaje się do mobilnych/stałych urządzeń zapłonowych;

· Odporność na trudne warunki środowiskowe:

Całkowicie uszczelnione opakowanie epoksydowe, odporne na wilgoć, olejoodporne, pyłoszczelne, może długotrwale działać w plamach oleju, oparach oleju ze sprzętu paliwowego i warunkach zapylenia urządzeń przemysłowych, a właściwości izolacyjne nie zmniejszają się;

· Konstrukcja niepolarna, elastyczna instalacja:

Nie ma potrzeby rozróżniania biegunów dodatnich i ujemnych. Może bezpośrednio dostosować się do scenariuszy impulsów DC obwodu zapłonowego. Rozstaw pinów jest znormalizowany, odpowiedni do wstawiania PCB / instalacji okablowania różnych modułów zapłonowych i zapalników i nie jest wymagana żadna dodatkowa regulacja obwodu.

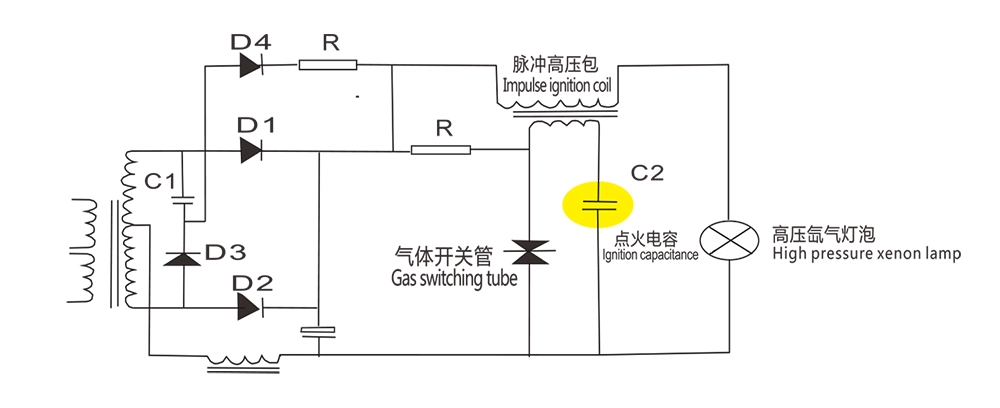

Typowe zastosowanie obwodu

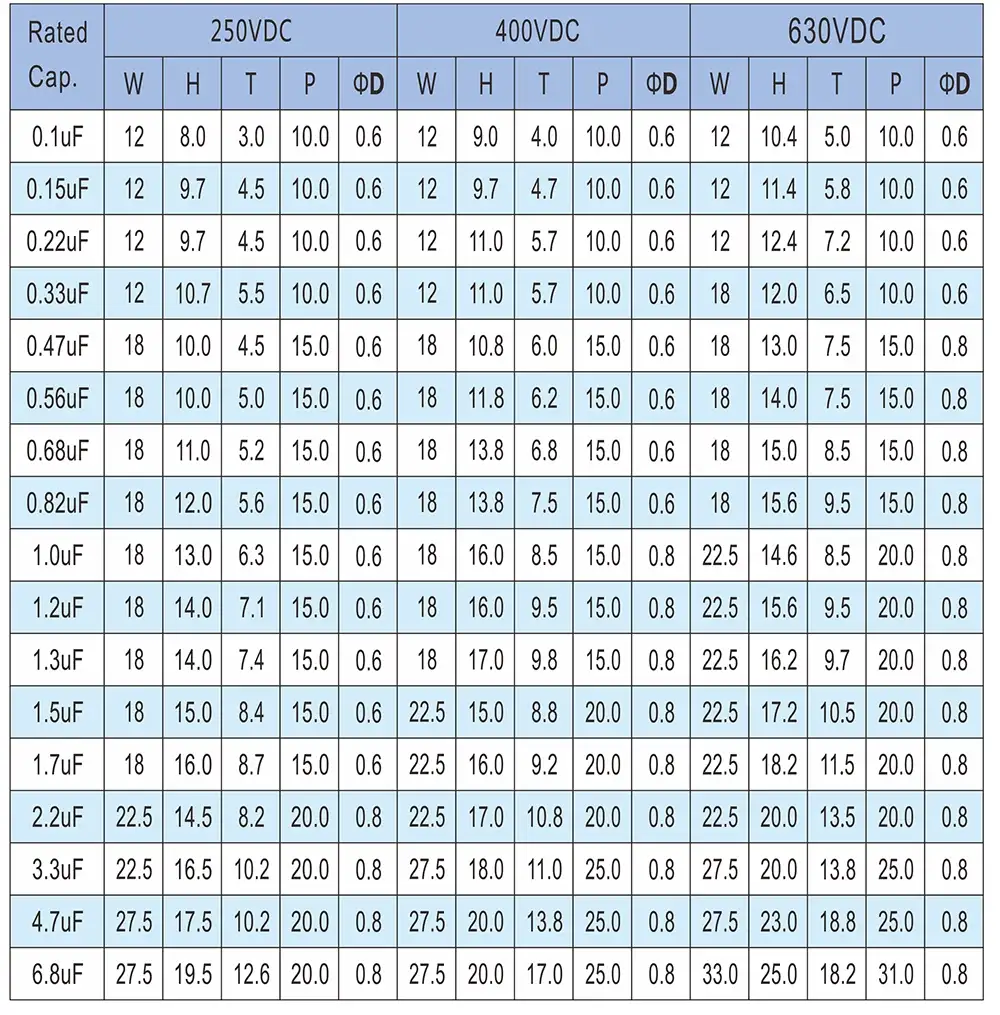

Standardowe specyfikacje MKT

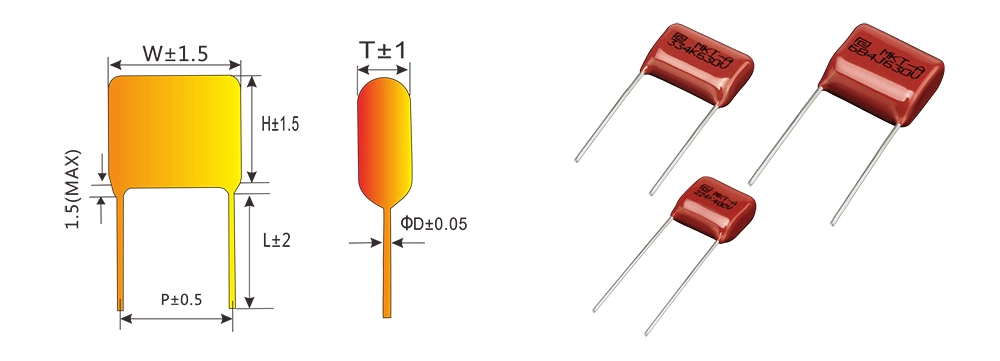

Jednostka wymiarów kondensatora foliowego MKT: mm

Uwaga: powyższy rozmiar ma charakter wyłącznie poglądowy. Istnieje możliwość dostosowania do wymagań klientów.

Pola aplikacji

Kondensator obwodu zapłonowego jest dedykowanym elementem rdzenia wszystkich elektronicznych układów zapłonowych wysokiego napięcia. Jest szeroko stosowany w sprzęcie zasilanym paliwem, który wymaga „zapłonu impulsowego wysokiego napięcia i natychmiastowego uwolnienia magazynowania energii”, a także w cywilnych urządzeniach zapłonowych i przemysłowych urządzeniach zapłonowych. Typowe zastosowania są następujące:

1. Urządzenia pojazdów zasilane paliwem: zapalniki elektroniczne (CDI), moduły zapłonowe, pakiety wysokiego napięcia, obwody pomocnicze do samochodów osobowych, motocykli i pojazdów trójkołowych, odpowiedzialne za magazynowanie i natychmiastowe uwalnianie energii do zapłonu, poprawiające skuteczność zapłonu;

2. Ogólne maszyny zasilane paliwem: Obwody zapłonowe małych maszyn zasilanych paliwem, takich jak generatory benzynowe, silniki Diesla, piły łańcuchowe, kosiarki do trawy, opryskiwacze itp., odpowiednie do skomplikowanych warunków pracy w warunkach mobilnych na zewnątrz, w środowiskach o wysokiej temperaturze i wibracjach;

3. Cywilne piece na paliwo/urządzenia grzewcze: Elektroniczne urządzenia zapłonowe wysokiego napięcia do kuchenek gazowych, kuchenek na gaz płynny, podgrzewacze paliwa, grille itp., rozwiązujące problemy kompatybilności w przypadku wysokiej temperatury i zaolejonych warunków pracy wnęk pieca;

4. Przemysłowe urządzenia zapłonowe: Elektroniczne układy zapłonowe do kotłów przemysłowych, spalarni, pieców paliwowych i pomieszczeń do wypalania farb, odpowiednie dla obiektów przemysłowych o wysokich temperaturach, zapyleniu i częstych wymaganiach dotyczących zapłonu;

5. Układy zapłonowe statków / maszyn budowlanych: Moduły zapłonowe do silników wysokoprężnych statków, koparek, ładowarek itp., przystosowane do trudnych warunków pracy, takich jak wysoka wilgotność na statkach i wibracje pochodzące od maszyn budowlanych;

6. Inne urządzenia zapłonowe wysokiego napięcia: Specjalny sprzęt zapłonowy impulsowy wysokiego napięcia do urządzeń zapłonowych fajerwerków, zewnętrznych urządzeń zapłonowych itp., zapewniający stabilne magazynowanie i uwalnianie energii.

Siła fabryczna

Foshan Pin'er Electronics Co., Ltd. jest krajowym profesjonalnym producentem kondensatorów foliowych. Koncentruje się na badaniach, produkcji i sprzedaży metalizowanych kondensatorów foliowych z polipropylenu. Firma kieruje się koncepcją „opartą na technologii, stawiającą na jakość na pierwszym miejscu” i stworzyła samokontrolujący się system obejmujący cały proces, od materiałów po gotowe produkty, dostarczając produkty kondensatorowe o wysokiej niezawodności dla dziedzin nowej energii, sterowania przemysłowego i elektroniki użytkowej.

Aby zapewnić jakość i wydajność, Pir Electronics wyposażyła się w wiodący w branży, w pełni zautomatyzowany sprzęt do produkcji i testowania, w tym:

Szybka maszyna do nawijania: umożliwia precyzyjne nawijanie folii, zapewniając spójność produktu;

Maszyna do galwanizacji próżniowej: zwiększa przewodność elektrody i odporność na przepięcia;

W pełni automatyczna maszyna do montażu spawalniczego: umożliwia wizualne pozycjonowanie i spawanie laserowe, zwiększając wydajność produkcji;

Inteligentny tester kondensatorów: przeprowadza kompleksowe testowanie parametrów i śledzenie danych produktu;

Maszyna do mieszania i nalewania żywic epoksydowych: Zapewnia opakowanie wolne od pęcherzyków, zwiększając odporność produktów na wilgoć i właściwości izolacyjne.

Dzięki zaawansowanemu sprzętowi i ścisłej kontroli jakości Piel Electronics osiąga pełną identyfikowalność produkcji, zapewniając, że każdy produkt ma stabilną wydajność, jest niezawodny i trwały.
