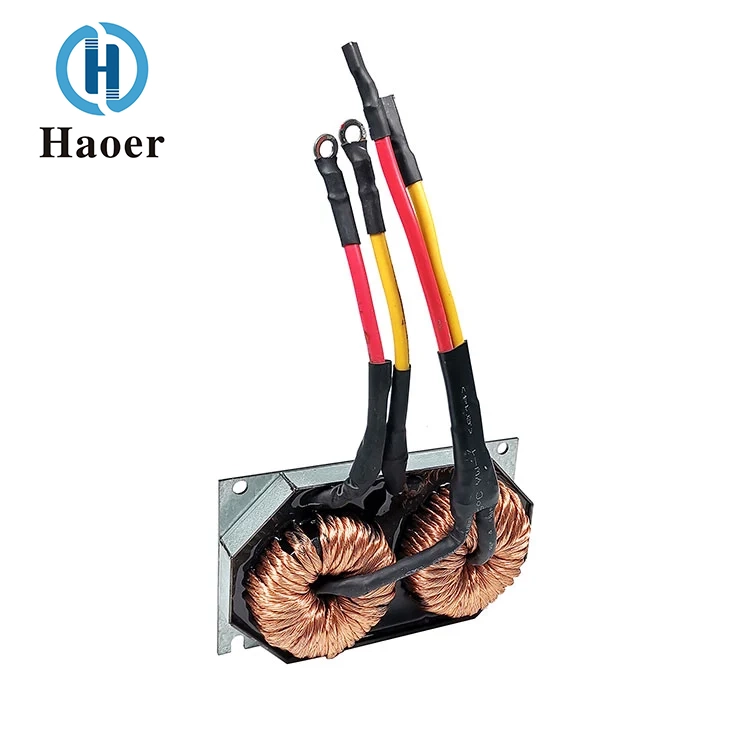

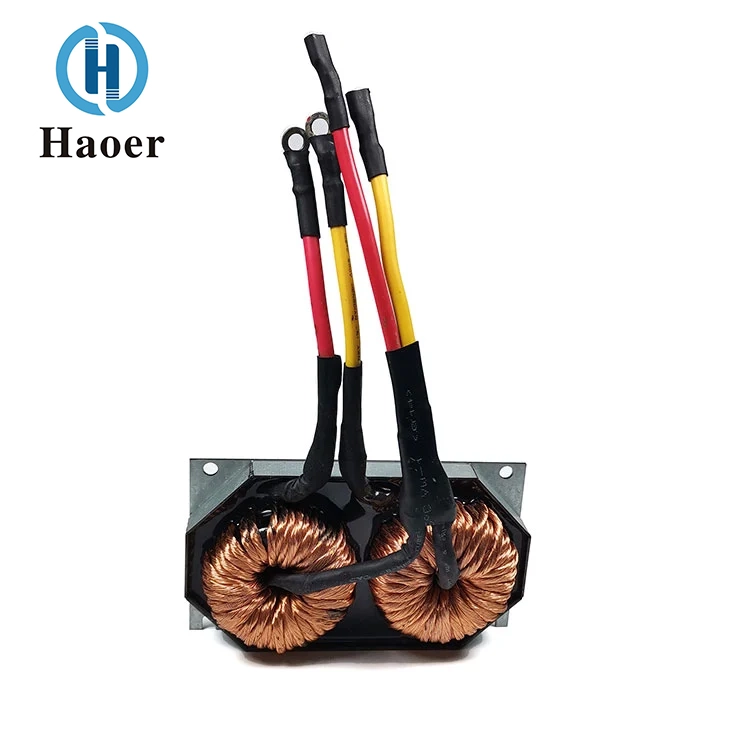

Cewka montażowa samochodowej stacji ładowania

Podstawowa zasada działania i funkcje

Cewka indukcyjna do montażu stacji ładowania samochodów w Chinach firmy Haoer odgrywa dwurdzeniową rolę polegającą na zwiększaniu napięcia i konwersji rezonansowej w systemie samochodowej stacji ładowania, wspierając wydajną konwersję mocy szybkiego ładowania:

Cewka wzmacniająca BOOST jest połączona szeregowo z obwodem wzmacniającym DC-DC stacji ładującej. Gdy rura przełączająca przewodzi, magazynuje energię elektryczną; po wyłączeniu uwalnia energię, przekształcając prąd stały niskiego napięcia (np. 300 V DC) prostowany z sieci na prąd stały wysokiego napięcia (np. 750 V-1000 V DC) odpowiedni do ładowania pojazdów elektrycznych, spełniający wymagania dotyczące napięcia szybkiego ładowania; Konstrukcja rdzenia o wysokim nasyceniu może poradzić sobie z chwilowym wpływem dużego prądu podczas procesu doładowania, unikając spadku wydajności doładowania spowodowanego tłumieniem wartości cewki indukcyjnej.

Cewka rezonansowa LLC wraz z kondensatorem rezonansowym i tranzystorem przełączającym tworzy rezonansowy obwód konwersji LLC. Dzięki precyzyjnemu dopasowaniu częstotliwości rezonansowej osiąga się przełączanie przy zerowym napięciu (ZVS) i przełączaniu przy zerowym prądzie (ZCS), znacznie zmniejszając straty przełączania i zwiększając ogólną wydajność konwersji stacji ładującej (≥96%). Jednocześnie tłumi zakłócenia harmoniczne o wysokiej częstotliwości podczas procesu rezonansowego, zapewniając stabilność prądu wyjściowego i unikając wpływu na akumulator pojazdu.

Funkcja kierunkowego rozpraszania ciepła grzejnika szybko odprowadza ciepło utracone w rdzeniu i ciepło utracone w miedzi w uzwojeniach, rozwiązując problem przegrzania komponentów w warunkach szybkiego ładowania o dużej mocy, zapewniając, że cewka utrzymuje stabilną pracę w szerokim zakresie temperatur od -40 ℃ do +125 ℃ i wydłużając żywotność komponentu.

Charakterystyka

Wysoka zdolność przenoszenia prądu nasycenia

Gęstość strumienia nasycenia rdzenia magnetycznego ze stopu amorficznego przekracza 1,5 T, jest w stanie wytrzymać prąd szczytowy podczas szybkiego ładowania (2-3 razy większy od prądu znamionowego) i ma tłumienie wartości indukcyjności ≤10%. Nadaje się do wymagań szybkiego ładowania w zakresie dynamicznej regulacji napięcia i prądu stosów ładowania.

Wysoka częstotliwość przy niskich stratach, zwiększająca wydajność szybkiego ładowania

Zakresy częstotliwości roboczej cewki indukcyjnej samochodowej stacji ładowania od 50 kHz do 200 kHz (główny zakres częstotliwości rezonansowej dla szybkich ładowarek), przy całkowitej utracie rdzenia magnetycznego i stratach uzwojenia wynoszących ≤ 0,8%. To znacznie zmniejsza zużycie energii przez system i minimalizuje wytwarzanie ciepła podczas pracy ładowarki szybkiego ładowania.

Promiennik skutecznie odprowadza ciepło, zapewniając ciągłą pracę urządzeń dużej mocy.

Połączona konstrukcja żebrowego radiatora aluminiowego i przewodzącego żelu silikonowego zwiększa efektywność rozpraszania ciepła o 60% w porównaniu do rozwiązania bez grzejnika. Umożliwia to zespołowi utrzymanie wzrostu temperatury poniżej 35°C w warunkach szybkiego ładowania o dużej mocy 200 kW, zapobiegając konieczności zmniejszania mocy przez ładowarkę z powodu przegrzania.

Zintegrowana integracja zmniejszająca wielkość stacji ładującej

Integrując funkcje cewek podwójnych BOOST i LLC, w porównaniu z rozwiązaniem z niezależnymi komponentami, zmniejsza przestrzeń instalacyjną o 40%, dostosowując się do trendu projektowego miniaturyzacji i dużej gęstości mocy stacji ładowania, upraszczając jednocześnie wewnętrzne okablowanie i zmniejszając awaryjność.

Niezawodność na poziomie pojazdu, odpowiednia do trudnych warunków

Cewka do montażu samochodowej stacji ładowania spełnia wymogi certyfikatu AEC-Q200 dla pojazdów, charakteryzuje się odpornością na wibracje do 10 G, zakresem temperatur roboczych od -40 ℃ do +125 ℃ i jest w stanie wytrzymać ekstremalne warunki, takie jak ekspozycja na wysoką temperaturę, chłód w niskiej temperaturze i wilgotną mgłę solną w instalacjach zewnętrznych stacji ładowania.

Wyposażony w chłodnicę element kombinowany BOOST+LLC, posiadający podstawowe zalety, takie jak duża moc, niskie straty i silne odprowadzanie ciepła, stał się kluczowym elementem magnetycznym zapewniającym wydajną, stabilną i bezpieczną pracę szybkoładujących ładowarek samochodowych. Zapewnia podstawowe wsparcie techniczne w zakresie zastosowań na dużą skalę infrastruktury ładowania pojazdów nowych źródeł energii.
