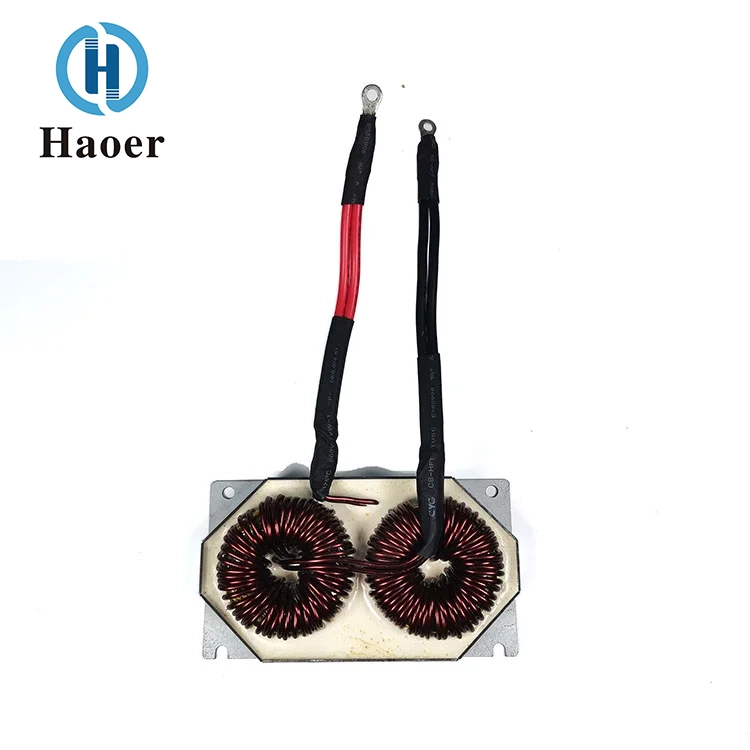

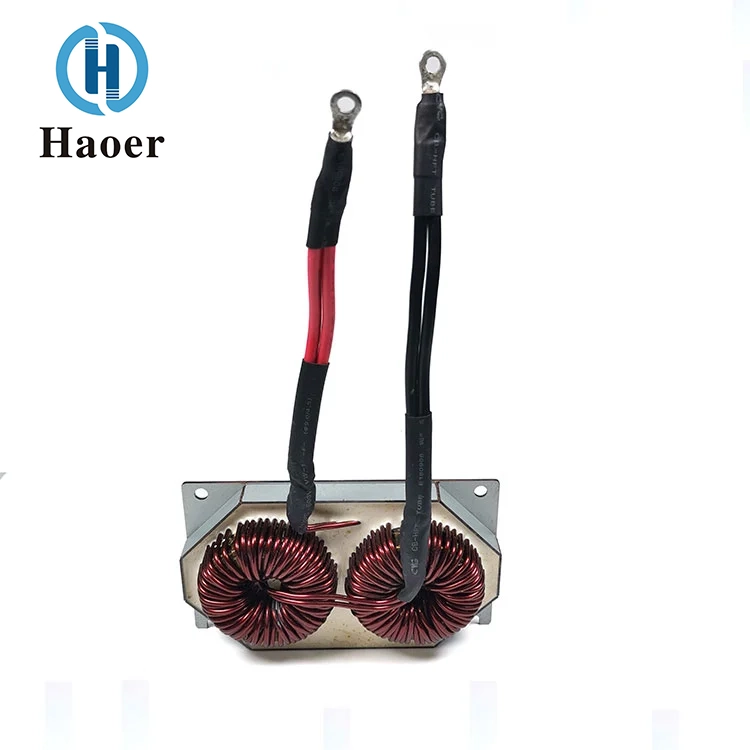

Cewka zespołu zasilania falownika fotowoltaicznego

Zasada

Cewka indukcyjna zespołu zasilania falownika fotowoltaicznego wyprodukowana przez dostawcę Haoer odgrywa w falowniku trzy podstawowe role, wspierając wydajną konwersję i podłączenie energii fotowoltaicznej do sieci:

Magazynowanie i konwersja energii w stopniu inwertera DC-AC. Cewka indukcyjna pełni funkcję elementu magazynującego energię. Gdy rura przełączająca przewodzi, magazynuje energię elektryczną; gdy lampa przełączająca jest wyłączona, uwalnia energię. Współpracuje z mostkiem inwertera, przekształcając prąd stały prądu stałego z panelu fotowoltaicznego na prąd przemienny, zapewniając stabilne napięcie i częstotliwość wyjściową.

Wyjście prądu przemiennego przez podłączony do sieci falownik filtrujący harmoniczne zawiera harmoniczne o wysokiej częstotliwości. Połączona cewka indukcyjna tłumi sygnały harmoniczne poprzez funkcję filtrowania w trybie różnicowym, dzięki czemu kształt fali prądu wyjściowego jest zbliżony do fali sinusoidalnej, spełniając standardy harmoniczne podłączone do sieci (takie jak GB/T 14549-2008); jednocześnie, poprzez funkcję dławika sygnału wspólnego, tłumi zakłócenia sygnału wspólnego pomiędzy falownikiem a siecią, zapobiegając zawracaniu sygnału zakłócającego do panelu fotowoltaicznego lub sieci.

Prąd wyjściowy panelu fotowoltaicznego z funkcjami wygładzania prądu i stabilizacji napięcia jest w dużym stopniu uzależniony od natężenia światła i ulega znacznym wahaniom. Połączona cewka indukcyjna może wygładzić wahania prądu, ustabilizować napięcie wejściowe falownika, zapobiec wpływowi nagłej zmiany prądu na urządzenia przełączające i zwiększyć niezawodność działania falownika.

Charakterystyka

· Wysoka obciążalność prądowa nasycenia

Dzięki zastosowaniu rdzeni ze stopów żelaza, krzemu i aluminium / amorficznego, gęstość strumienia nasycenia przekracza gęstość strumienia tradycyjnych rdzeni ferrytowych, zdolnych wytrzymać chwilowe duże wpływy prądowe systemu fotowoltaicznego (prąd szczytowy może osiągnąć 2-3 razy wartość prądu znamionowego), a wartość indukcyjności nie zmniejsza się znacząco, co jest odpowiednie dla zmiennej charakterystyki energii fotowoltaicznej.

· Szeroki zakres częstotliwości przy niskich stratach, zwiększający wydajność falownika

Zakresy częstotliwości roboczej cewki zespołu zasilacza falownika fotowoltaicznego od 10 kHz do 50 kHz (główny zakres częstotliwości dla falowników fotowoltaicznych), z wyjątkowo niskimi stratami w rdzeniu (utrata żelaza) i stratami uzwojenia (utrata miedzi). Całkowita sprawność komponentu wynosi ≥ 99%, skutecznie zmniejszając zużycie energii przez falownik i zwiększając wytwarzanie energii przez elektrownię fotowoltaiczną.

· Silna zdolność adaptacji do szerokiego zakresu temperatur

Zakres temperatur pracy obejmuje -40℃ do +125℃, przy współczynniku temperaturowym przenikalności magnetycznej wynoszącym ≤ ±5%. Nawet w środowiskach zewnętrznych elektrowni fotowoltaicznych narażonych na wysokie temperatury i silne zimno może nadal utrzymywać stabilną wydajność i spełniać wymagania niezawodności na poziomie przemysłowym.

· Przeciwdziałanie zakłóceniom i zgodność z siecią

Zintegrowana struktura filtrująca może jednocześnie tłumić zakłócenia w trybie wspólnym/różnicowym, pomagając falownikowi uzyskać certyfikat EMC dla podłączenia do sieci (taki jak TUV, CE, UL) i zapobiegając wpływowi sygnałów zakłócających na sieć energetyczną i otaczający sprzęt.

· Modułowa konstrukcja ułatwia rozwój falowników

Integracja wielu funkcji cewki indukcyjnej zmniejsza liczbę elementów wewnętrznych i złożoność okablowania falownika, skraca cykl rozwoju, zmniejsza awaryjność sprzętu, a jednocześnie zmniejsza rozmiar falownika, aby dostosować się do trendu miniaturyzacji systemów fotowoltaicznych.

Siła firmy

Guangdong Haoer Electronics Co., Ltd., obecna na rynku od 2008 roku, jest wyspecjalizowanym producentem precyzyjnych komponentów magnetycznych. Nasze podstawowe produkty — transformatory, filtry i cewki indukcyjne wysokiej częstotliwości — stanowią integralną część zaawansowanych zastosowań w oświetleniu, sprzęcie AGD, fotowoltaice, zasilaczach UPS, systemach motoryzacyjnych i komunikacji sieciowej.

Rozwój firmy charakteryzuje się znaczącymi możliwościami produkcyjnymi: kilka zakładów produkcyjnych w Foshan, zatrudnienie przekraczające 1000 osób i roczna wielkość produkcji przekraczająca 100 milionów sztuk. Nasze inwestycje w automatyzację i testy precyzyjne, w połączeniu z certyfikatami takimi jak CQC, UL, ISO 9000 i TS 16949, odzwierciedlają nasze dążenie do doskonałości.

Kierując się zasadami innowacyjności, przywództwa jakościowego i wspólnego sukcesu, Haoer w dalszym ciągu wzmacnia swoją wiedzę specjalistyczną i przyczynia się do zmieniających się potrzeb światowego przemysłu elektronicznego.

Certyfikat

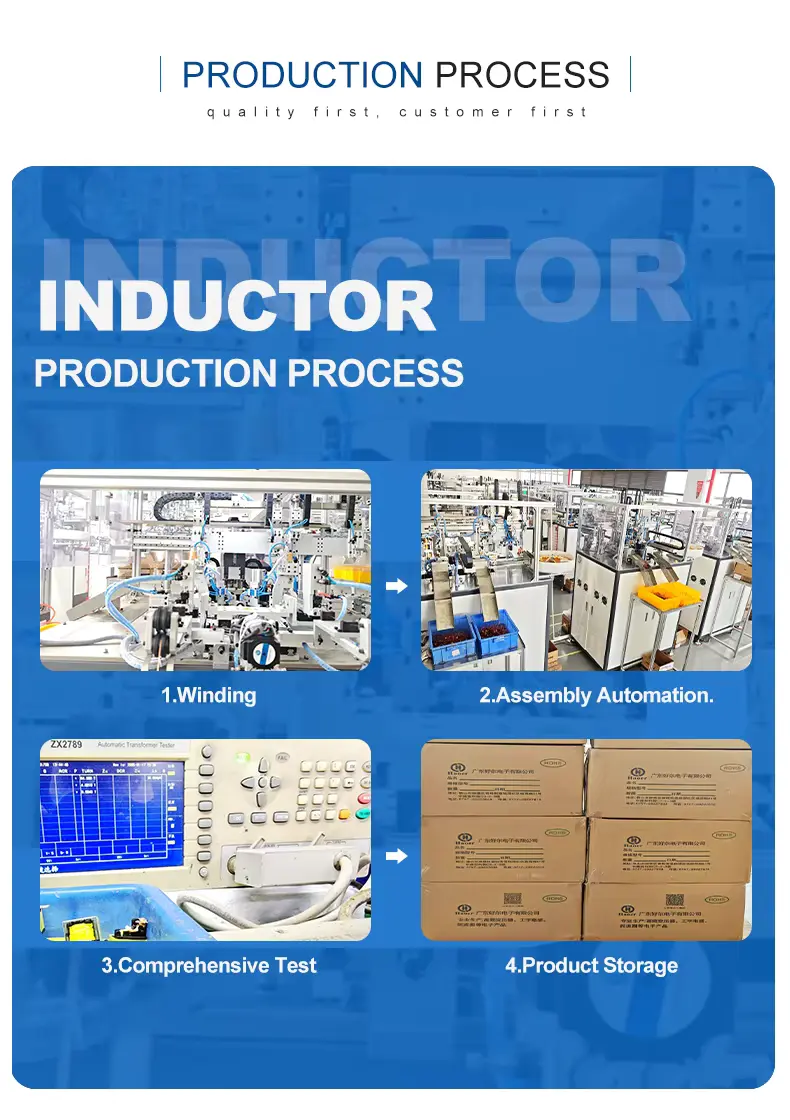

PROCES PRODUKCJI DŁAWNICY

1.Winding

2. Automatyzacja montażu.

3. Kompleksowy test

4. Przechowywanie produktu

Logistyka

Przesyłka zostanie wysłana za pośrednictwem największych firm kurierskich (takich jak DHL, UPS, TNT, FedEx itp.), możemy również zorganizować transport lotniczy lub morski zgodnie z Twoimi wymaganiami.

Często zadawane pytania

1. Jakie są główne typy kondensatorów produkowanych w Twojej fabryce?

Nasza firma produkuje folie metalizowane, nowe kondensatory foliowe energetyczne, transformatory wysokiej częstotliwości, filtry, cewki indukcyjne.

2. Czy cewka zespołu zasilania falownika fotowoltaicznego jest zgodna z międzynarodowymi standardami?

Tak, nasze produkty spełniają międzynarodowe standardy IS09001-2015, UL, CUL, VDE i CQC. Produkty firmy spełniają najnowsze wymogi środowiskowe UE oraz spełniają standardy dyrektyw RoHs i REACH.
