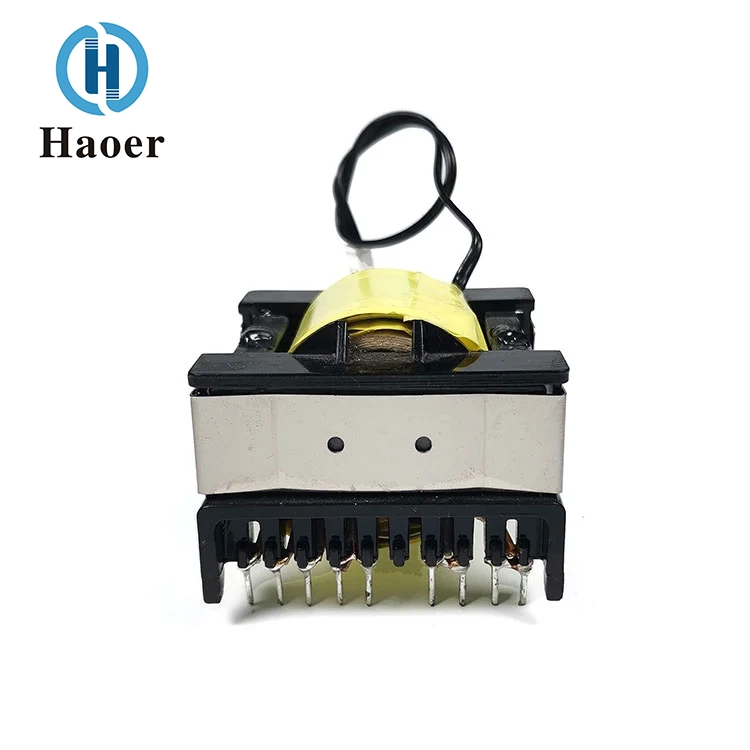

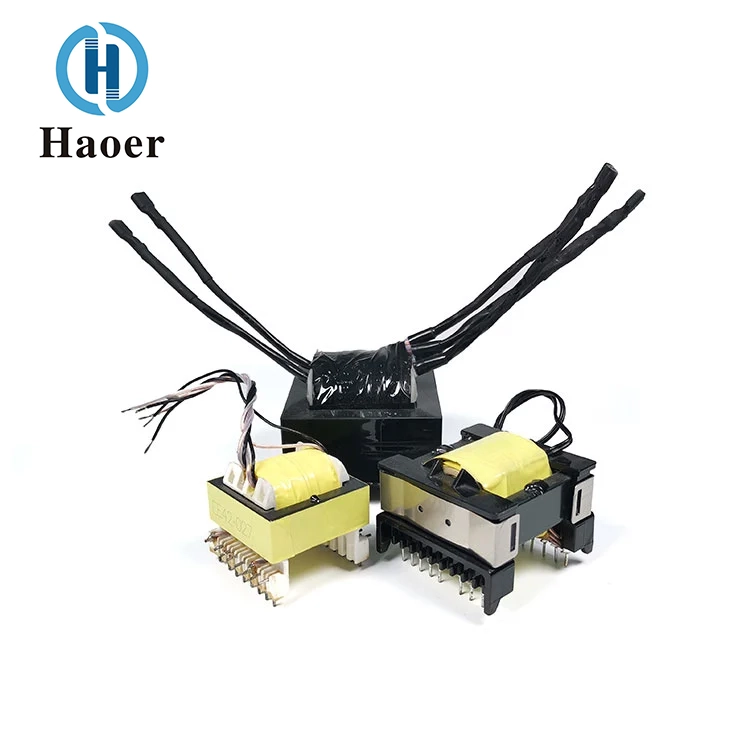

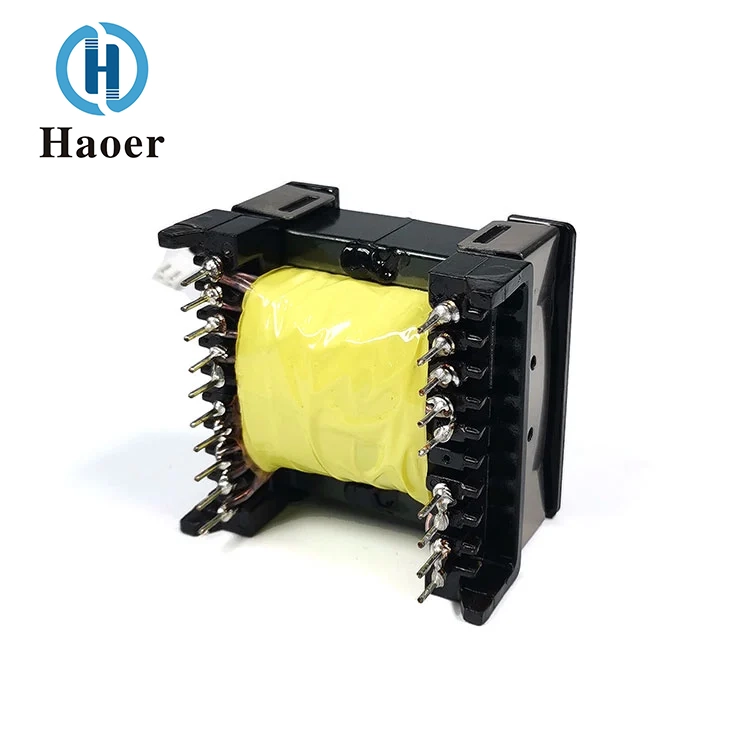

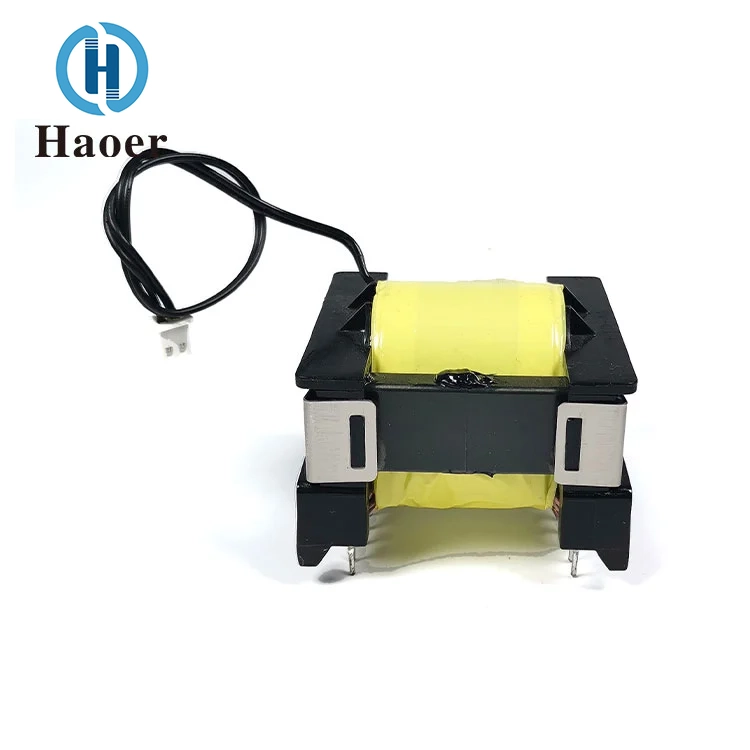

Firma Haoer China podłącza przewód do certyfikowanego transformatora wysokiej częstotliwości. Wytrzymałość izolacji pierwotnej i wtórnej jest wysoka, zdolność przeciwzakłóceniowa jest silna i spełnia wymagania certyfikacyjne specyfikacji.
Wspólne specyfikacje: przewód połączeniowy EE / przewód połączeniowy EPC / przewód połączeniowy EFD / przewód połączeniowy EF / przewód połączeniowy PQ itp.
Rozwiązanie typu fly-line może zwiększyć elastyczność projektowania transformatorów wysokiej częstotliwości, szczególnie odpowiednie dla produktów seryjnych z ograniczonym układem pinów ramy i zgodnością z wieloma specyfikacjami. Ściśle przestrzegając wyżej wymienionych wymagań projektowych, procesowych i certyfikacyjnych, transformatory wysokiej częstotliwości z certyfikatem Fly-line mogą osiągnąć efektywną konwersję energii i kompatybilność elektromagnetyczną, zapewniając jednocześnie bezpieczeństwo i zgodność sprzętu. Mogą być szeroko stosowane w dziedzinach takich jak zasilacze impulsowe, stacje ładowania, zasilacze serwerowe itp., które mają wysokie wymagania dotyczące certyfikacji i wydajności.
Charakterystyka:Szeroki zakres roboczy, wysoka wydajność transmisji, stabilna wydajność, niski wzrost temperatury, niski wyciek magnetyczny, mała objętość itp. Firma może dostarczyć produkty zgodnie z wymaganiami klienta.
Wraz z rozwojem historycznym wymagania człowieka dotyczące przestrzeni i jej wykorzystanie stale ewoluowały:od miniaturyzacji, przez wysokie zużycie energii, a teraz po oszczędzanie energii i ochronę środowiska. W ciągłym dążeniu do perfekcji skupiamy się na poprawie efektywności konwersji energii elektrycznej i poszerzeniu możliwości stosowania napięć. Zastąpienie transformatorów częstotliwości przemysłowych transformatorami wysokiej częstotliwości stanowi istotny przełom, ponieważ są one znacznie lżejsze od tradycyjnych produktów. W rezultacie transformatory wysokiej częstotliwości stanowią absolutną przewagę dla przyszłych produktów elektronicznych prądu stałego.
Nasza firma produkuje transformatory wysokiej częstotliwości przy użyciu najwyższej jakości miękkich ferrytowych materiałów magnetycznych o wysokiej częstotliwości, które charakteryzują się wysoką przepuszczalnością, wysoką gęstością strumienia nasycenia i niskimi stratami mocy. Nasze produkty mogą być zaprojektowane tak, aby spełniały normy UL, CE, VDE, CQC i inne normy bezpieczeństwa zgodnie z wymaganiami klienta. Oferujemy usługi projektowania na zamówienie i możemy zapewnić szeroką gamę serii produktów, w tym EI, EE, EEL, EC, ER, PQ, RM, EFD, EP, EPC, EF, ED i ETD.
| Dane techniczne: | Częstotliwość robocza: |
| 20 kHz - 500 kHz | Moc wyjściowa: |
| 0,5 do 500 W | Temperatura pracy: |
| -40°C do +125°C | Temperatura przechowywania: |
| -25°C do +85°C | Wilgotność przechowywania: |
| 30% - 95% |
Podłączenie przewodu do złącza „Podłącz przewód do certyfikowanego transformatora wysokiej częstotliwości” może znacznie zwiększyć elastyczność projektowania transformatora wysokiej częstotliwości, szczególnie w przypadku produktów seryjnych z ograniczonym układem styków ramy i zgodnością z wieloma specyfikacjami. Takie przewody muchowe nad certyfikowanymi transformatorami wysokiej częstotliwości mają również szersze możliwości dostosowania do różnych warunków pracy. Działają w zakresie wysokich częstotliwości od 20 kHz do 500 kHz, z mocą wyjściową regulowaną w zakresie od 0,5 W do 500 W w zależności od wymagań aplikacji, umożliwiając im zaspokojenie potrzeb w zakresie konwersji energii dla urządzeń o różnych poziomach mocy. Jeśli chodzi o zdolność adaptacji do środowiska, produkt może działać stabilnie w trudnym zakresie temperatur roboczych od -40°C do +125°C. Warunki przechowywania są odpowiednie dla zakresu temperatur od -25°C do +85°C i środowiska o wilgotności od 30% do 95%. Posiada doskonałą tolerancję środowiskową. Ściśle przestrzegając wyżej wymienionych wymagań projektowych, procesowych i certyfikacyjnych, przewody przelotowe nad transformatorami wysokiej częstotliwości mogą osiągnąć efektywną konwersję energii i kompatybilność elektromagnetyczną, zapewniając jednocześnie bezpieczeństwo i zgodność sprzętu.
| NR CZĘŚCI | PINY TERMINALOWE | Wymiary w mm (cale) | TYP | |||||
| A | B | C±0,5 | D±0,5 | E±0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| EEL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| EEL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| EEL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Uwaga: TYP POZIOMY „H” (typ sypialni) TYP PIONOWY „V” (typ pionowy) |
||||||||
Szeroko stosowany w tablicach kontrolnych małych urządzeń gospodarstwa domowego, zasilaczach impulsowych, konwerterach DC-DC, zasilaczach LED, sprzęcie sieciowym, elektronice samochodowej, zasilaczach i tak dalej.
Zapewniamy kompletne rozwiązanie polegające na podłączeniu przewodu do certyfikowanego transformatora wysokiej częstotliwości
Dołożymy wszelkich starań, aby zapewnić rozwiązania, naprawy i konserwację Twojego produktu. Cieszymy się uznaniem wielu klientów, ponieważ nasze doświadczenie i wiedza są oczywiste
* Mamy teraz całodobową obsługę klienta
* Zapewnij zdalne wskazówki techniczne
* Stale monitoruj swój produkt

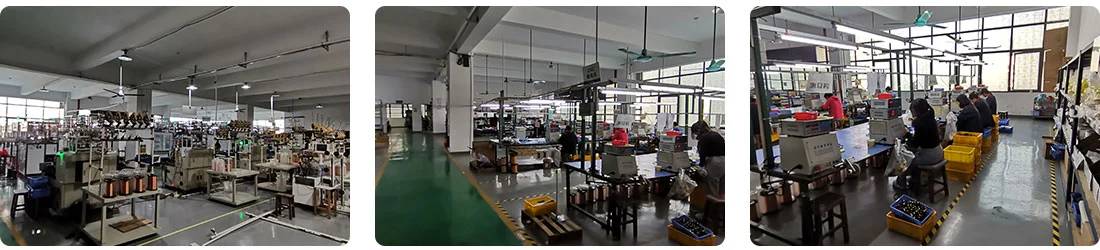

Założona została firma Guangdong Haoer Electronics Co., Ltd., jest profesjonalistą zajmującym się produkcją transformatorów wysokiej częstotliwości, urządzeń filtrujących, cewek indukcyjnych i innych komponentów magnetycznych. Produkty firmy są szeroko stosowane w oświetleniu, sprzęcie AGD, fotowoltaice, UPS, elektronice samochodowej, sprzęcie komunikacji sieciowej, komputerowych urządzeniach peryferyjnych i różnych zasilaczach impulsowych oraz w innych dziedzinach.
Małe paczki zostaną wysłane kurierem, takim jak DHL, UPS, TNT, FedEx itp. Możemy również zorganizować transport lotniczy lub morski zgodnie z Twoimi wymaganiami.
Pytanie: Czy jesteś fabryką produkcyjną lub firmą handlową?
Odpowiedź: Jesteśmy fabryką produkcyjną.
Pytanie: W jaki sposób kontrolowana jest jakość produktu?
Odpowiedź: Posiadamy profesjonalny zespół kontroli jakości i zaawansowany sprzęt testujący. Wszystkie produkty przechodzą 100% testów.
Pytanie: Czy oferujecie usługi ODM i OEM?
Odpowiedź: Tak, zarówno ODM, jak i OEM są mile widziane.
Pytanie: Jakie są Twoje główne produkty?
Odpowiedź: Nasze główne produkty obejmują: Seria transformatorów wysokiej częstotliwości i seria cewek indukcyjnych.
