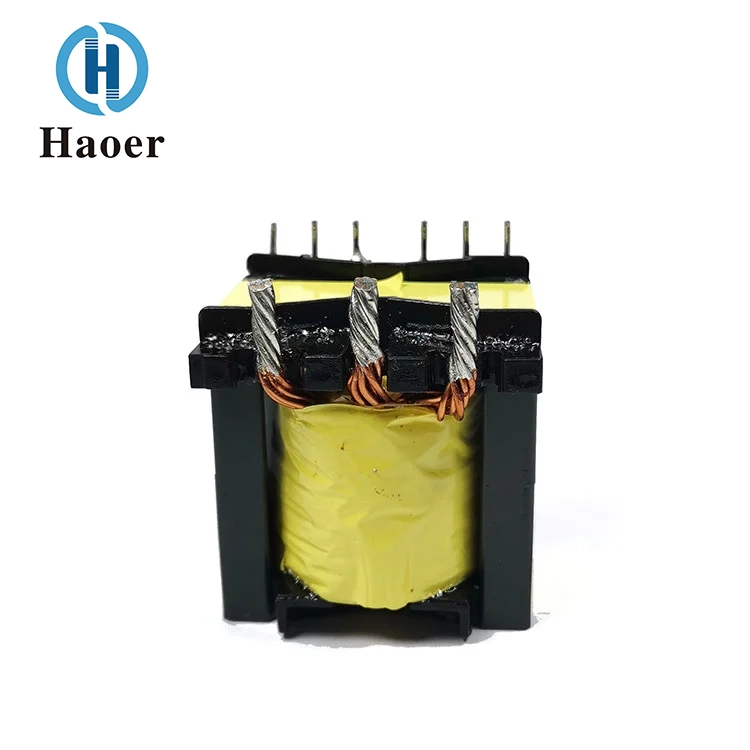

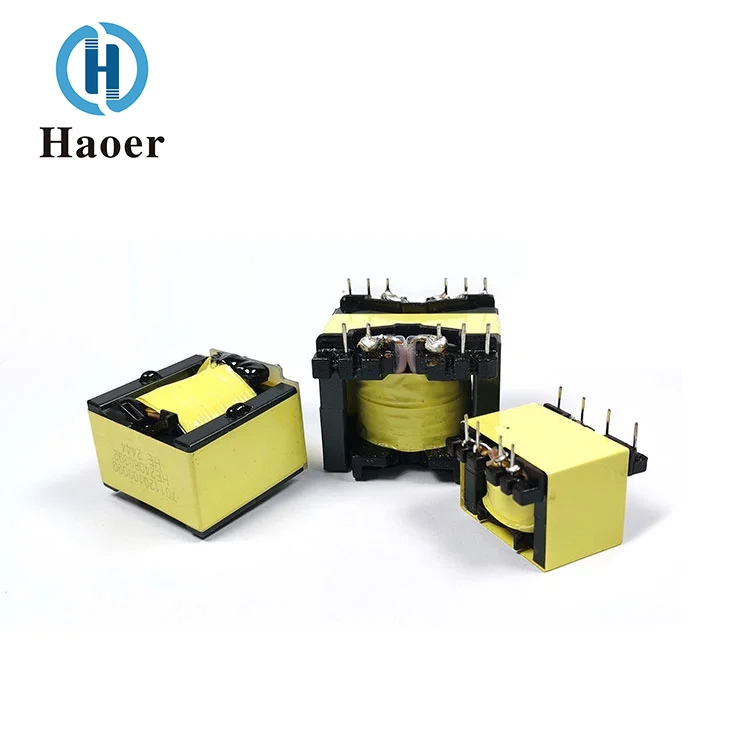

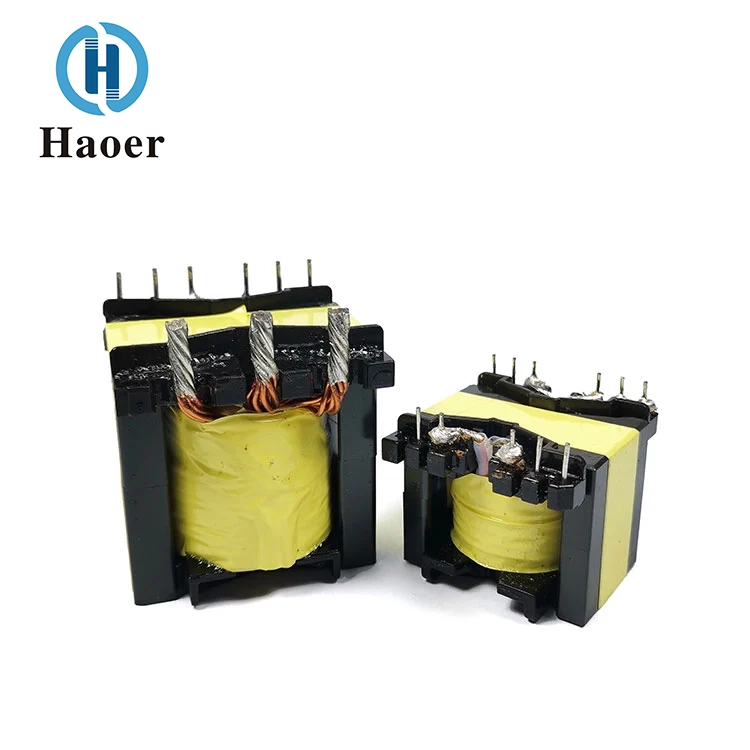

Transformator wysokiej częstotliwości z inwerterem PQ w Chinach dostarczony przez producenta Haoer obsługuje szeroki zakres częstotliwości od 20 kHz do 500 kHz. Moc wyjściową można elastycznie konfigurować w zakresie od 15 W do 1000 W i ma duże możliwości adaptacji. Zakres temperatury roboczej wynosi od -40 ℃ do +125 ℃, co jest odpowiednie w trudnych warunkach o wysokiej i niskiej temperaturze; temperatura przechowywania wynosi od -25 ℃ do 85 ℃ i może być przechowywana przez długi czas w zakresie wilgotności względnej od 30% do 95%, co wykazuje dobrą stabilność środowiskową.
Cechy: Doskonała skuteczność ekranowania magnetycznego, zwarta konstrukcja, duża moc, wysoka wydajność, niski wyciek magnetyczny, silne właściwości przeciwzakłóceniowe itp.

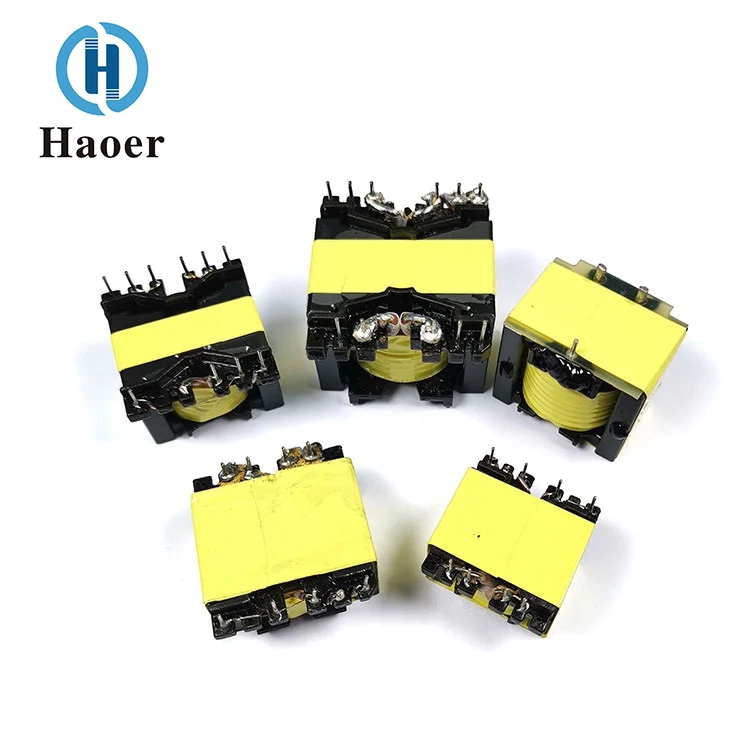

PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. Częstotliwość robocza: | 20 kHz - 500 kHz |
| 2. Moc wyjściowa: | 15 do 1000 W |
| 3. Temperatura pracy: | -40°C do +125°C |
| 4. Temperatura przechowywania: | -25°C do +85°C |
| 5. Wilgotność przechowywania: | 30% - 95% |
Transformator wysokiej częstotliwości zasilacza falownika PQ to element magnetyczny zaprojektowany specjalnie do obwodów konwersji mocy o wysokiej częstotliwości (o częstotliwości roboczej powyżej 20 kHz). Wykorzystuje zmienne pola magnetyczne o wysokiej częstotliwości, aby osiągnąć transformację napięcia, transmisję energii i izolację obwodu. Jest podstawowym elementem nowoczesnych urządzeń energoelektronicznych, takich jak zasilacze impulsowe, falowniki i nowe konwertery energii.
W porównaniu z tradycyjnymi transformatorami częstotliwości energetycznej, transformatory wysokiej częstotliwości mają następujące godne uwagi cechy i zalety:
Wysoka wydajność i małe rozmiary: Zgodnie z zasadą indukcji elektromagnetycznej, im wyższa częstotliwość robocza, tym mniejsze pole przekroju poprzecznego rdzenia magnetycznego i liczba zwojów cewki wymaganych do przeniesienia tej samej mocy. Dlatego przy tych samych warunkach zasilania objętość i masa transformatorów wysokiej częstotliwości może być o więcej niż jeden rząd wielkości mniejsza niż transformatorów częstotliwości energetycznej, co pozwala na miniaturyzację i zmniejszenie masy sprzętu zasilającego.
Wyjątkowa wydajność: konstrukcja wysokiej częstotliwości skutecznie zmniejsza utratę histerezy materiałów magnetycznych i utratę prądu wirowego cewek. W połączeniu z niskostratnymi materiałami rdzenia magnetycznego (takimi jak ferryt, amorficzny i nanokrystaliczny) oraz skręconymi drutami wielożyłowymi, takimi jak druty Litz, ogólna wydajność konwersji energii jest niezwykle wysoka.
Szeroki zakres temperatur pracy: Konstrukcja transformatora wysokiej częstotliwości zasilacza inwertera PQ jest w stanie dostosować się do trudnych warunków. Na przykład może pracować w zakresie temperatur od -40 ℃ do +125 ℃, zapewniając stabilną pracę w ekstremalnie wysokich i niskich temperaturach.
Szeroka kompatybilność zastosowań: zakres częstotliwości roboczej jest szeroki (na przykład od 20 kHz do 500 kHz), a moc wyjściowa obejmuje od 15 W do 1000 W i nawet więcej, umożliwiając elastyczne spełnianie wymagań różnych topologii (takich jak do przodu, do tyłu, rezonans LLC) i poziomów mocy.
Przetwornice DC-DC, zasilacze sterujące LED, zasilacze inwertorowe, zasilacze UPS
| NR CZĘŚCI | PINY TERMINALOWE | Wymiary w mm (calach) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Firma Guangdong Haoer Electronics Co., Ltd. została założona w 2008 roku. Jesteśmy profesjonalnym producentem specjalizującym się w transformatorach wysokiej częstotliwości, urządzeniach filtrujących, cewkach indukcyjnych i innych elementach magnetycznych. Nasze produkty znajdują szerokie zastosowanie w oświetleniu, sprzęcie AGD, fotowoltaice, systemach UPS, elektronice samochodowej, sprzęcie komunikacji sieciowej, peryferiach komputerowych i różnych zasilaczach impulsowych.

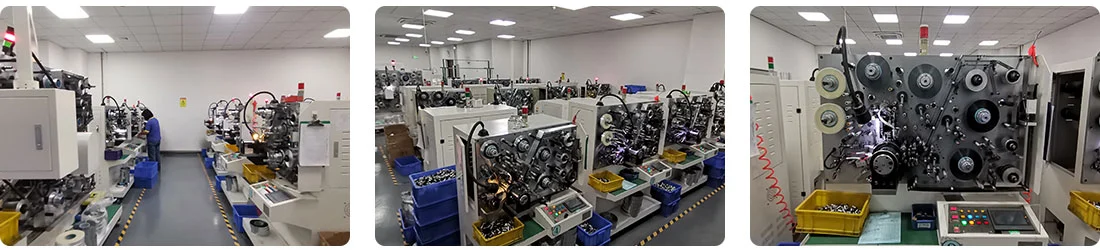

Po latach rozwoju firma w pełni wprowadziła zautomatyzowany sprzęt produkcyjny i różne precyzyjne instrumenty testujące. Dzięki kilku bazom produkcyjnym w Foshan w Guangdong i zatrudnieniu ponad 1000 pracowników, nasza roczna zdolność produkcyjna transformatorów, filtrów i cewek przekracza 100 milionów sztuk.
Wspierana przez doświadczony i dynamiczny zespół, firma uzyskała certyfikaty systemów bezpieczeństwa i jakości CQC, UL, ISO 9000 i TS 16949. Przestrzegając zasad innowacji technologicznych, przede wszystkim jakości, najwyższej jakości usług i współpracy, w której wygrywają obie strony, firma Haoer stara się rosnąć w siłę i dążyć do doskonałości.
Oferujemy szybką obsługę klienta 7×24 godziny na dobę i dożywotnią pomoc techniczną. Prowadzimy pliki produktów w celu pełnego śledzenia, prowadzimy regularne proaktywne działania następcze i dysponujemy zespołem ekspertów, który zapewnia ciągłą pomoc techniczną. Zobowiązujemy się do stosowania przejrzystych gwarancji i długoterminowych gwarancji dostaw oraz dążymy do ustanowienia długoterminowego i wzajemnie korzystnego partnerstwa z Państwem poprzez niezawodne usługi.
