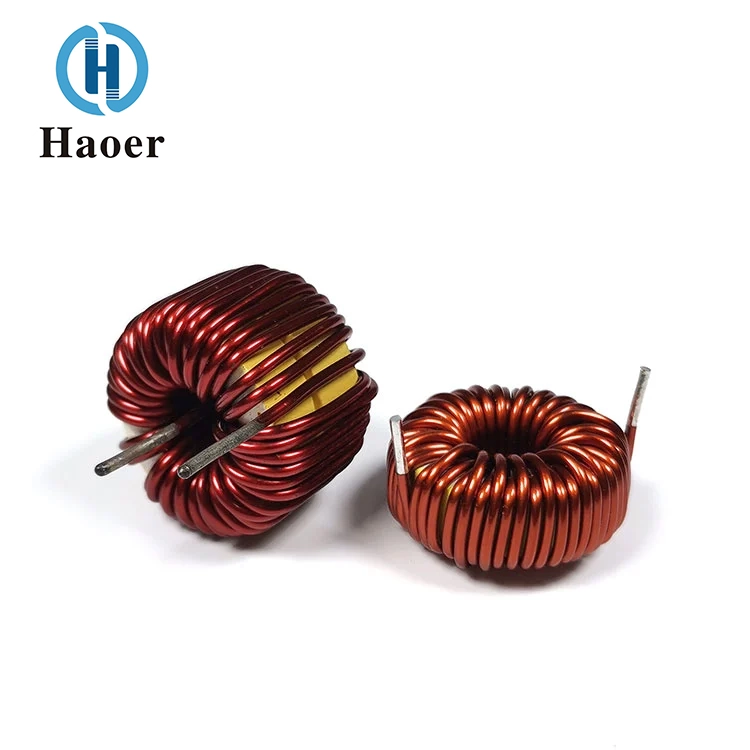

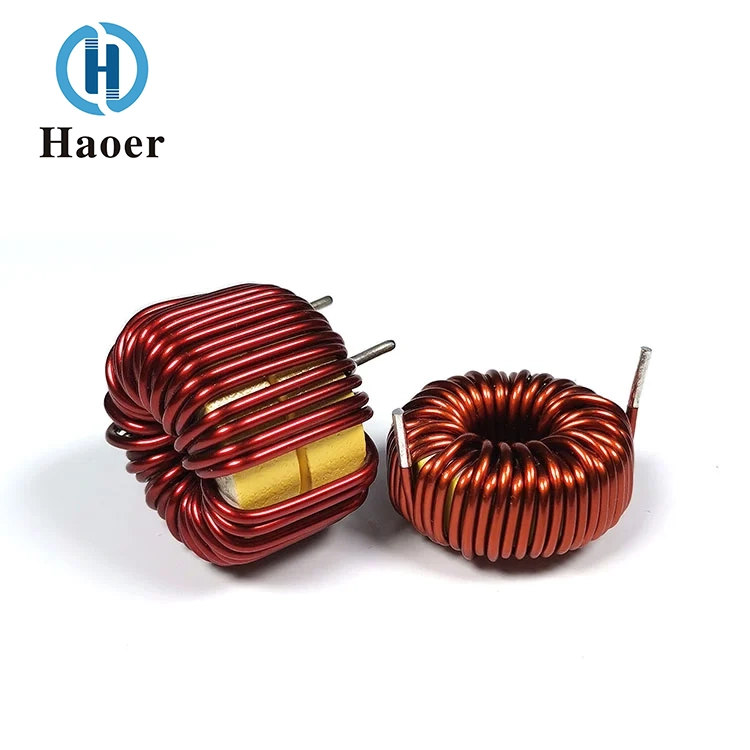

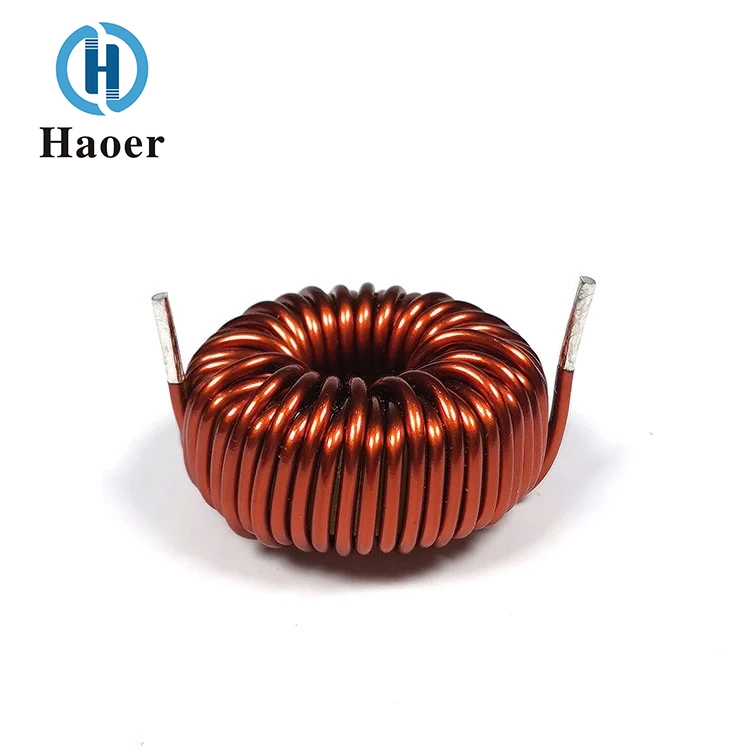

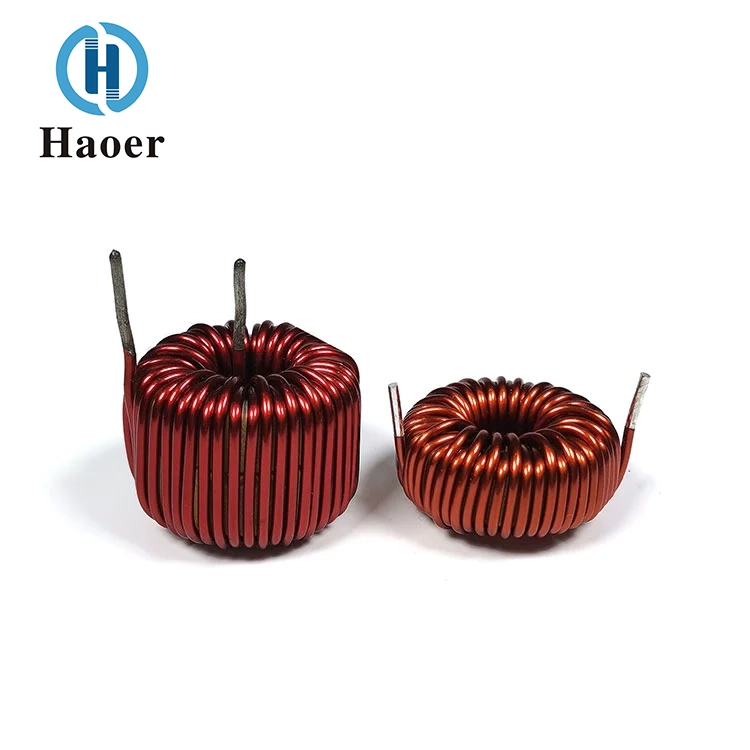

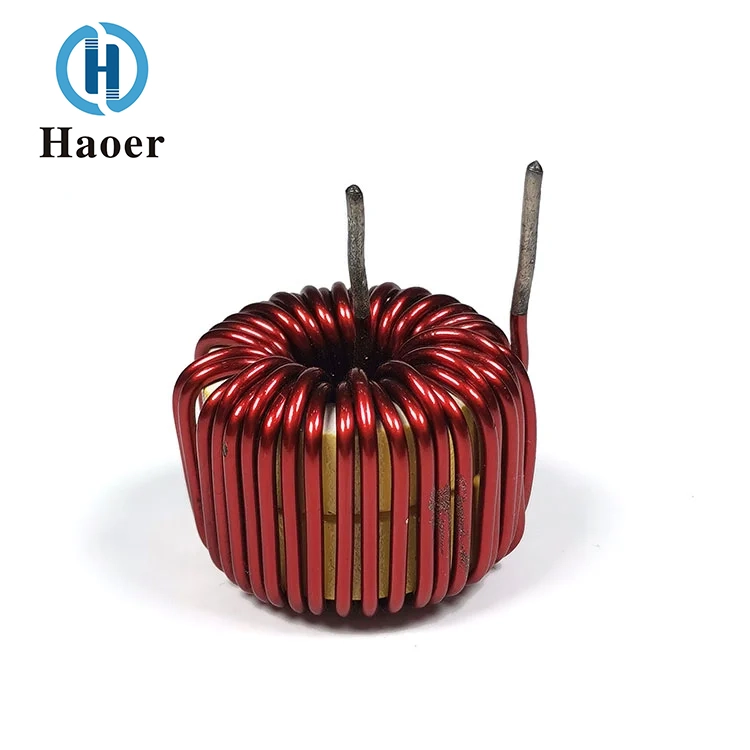

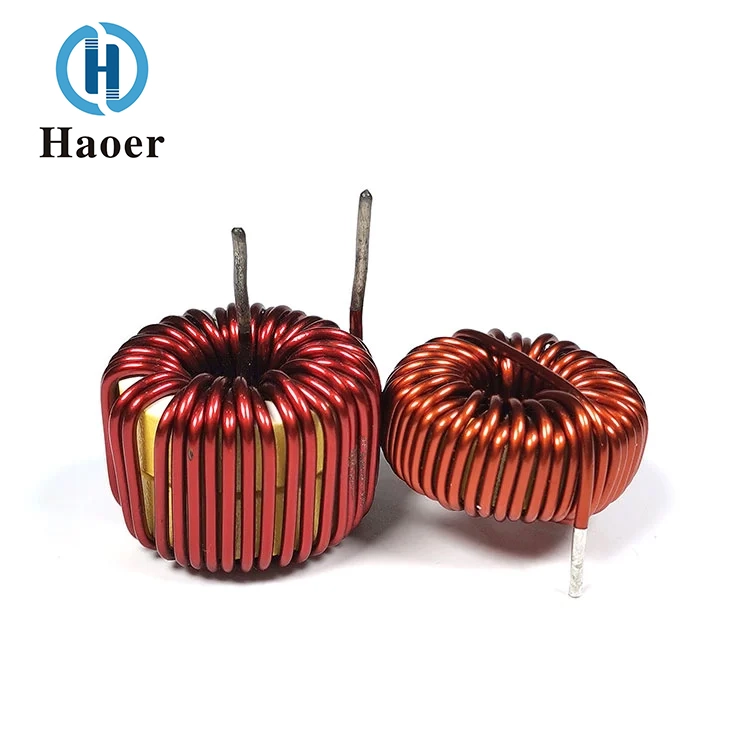

Cewka dławikowa Cewka różnicowa z rdzeniem proszkowym żelaza

1. Materiał rdzenia: Cewka różnicowa z rdzeniem żelaznym z proszku proszkowego China Choke, wyprodukowana przez dostawcę Haoer Electronics, składająca się ze „sproszkowanego stopu żelaza” z rozproszonymi szczelinami powietrznymi, zapewniająca kontrolowaną przepuszczalność i zmniejszone straty rdzenia przy pracy z wysoką częstotliwością. Taka konstrukcja łagodzi spadek indukcyjności przy wysokich prądach ze względu na zmienną charakterystykę przepuszczalności.

2. Konstrukcja cewki: Precyzyjnie nawinięty drut miedziany lub aluminiowy z wielowarstwową izolacją, minimalizujący straty prądu wirowego i zapewniający stabilną indukcyjność w różnych warunkach obciążenia.

3. Hermetyzacja‌: Ognioodporna żywica epoksydowa lub opakowanie nieekranowane/z otwartą ramą (zgodne z UL94 V-0), równoważące rozpraszanie ciepła i trwałość mechaniczną w środowiskach przemysłowych‌.

4. Zaciski: przewody osiowe lub opcje montażu promieniowego (np. zaciski Faston/śrubowe) w celu elastycznej integracji z obwodami wysokoprądowymi.

Dane techniczne: Średnica zewnętrzna od 6 mm do 60 mm

Zakres zastosowania

Płyty indukcyjne, ładowarki samochodowe, nagrzewnice indukcyjne itp

Siła firmy

Guangdong Haier Electronics Co., Ltd. posiada wiele baz produkcyjnych w miejscach takich jak Foshan w prowincji Guangdong i Tingxian w prowincji Guangxi. Całkowita powierzchnia fabryki przekracza 10 000 metrów kwadratowych, a liczba pracowników przekroczyła 1000. Firma posiada duże moce produkcyjne wynoszące ponad 100 milionów transformatorów, filtrów i cewek rocznie. Firma posiada doświadczonych pracowników oraz profesjonalną i sprawną kadrę zarządzającą, co gwarantuje, że każde ogniwo od badań i rozwoju po produkcję spełnia wysokie standardy. Haier Electronics zawsze przestrzega zasad „innowacji technologicznej, priorytetu jakości, obsługi na pierwszym miejscu i współpracy, w której wygrywają obie strony”, stale pogłębiając swoją koncentrację na polu komponentów magnetycznych, starając się rozwijać i stać się wzorcowym przedsiębiorstwem w branży.

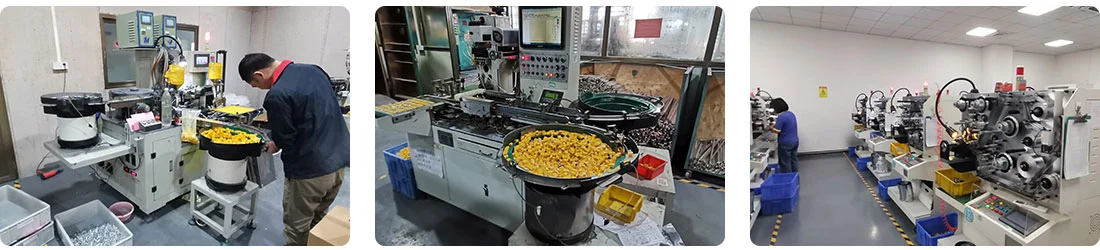

Sprzęt, którym dysponujemy: Automatyczna maszyna do nawijania cewki indukcyjnej (pierścień magnetyczny), jednoosiowa automatyczna maszyna do nawijania (z tuleją), automatyczna maszyna do nawijania, zautomatyzowana zintegrowana maszyna do obróbki końcowej, maszyna do znakowania laserowego

„Cewka indukcyjna” ma zastosowanie w następujących gałęziach przemysłu: nowa energia i magazynowanie energii, elektronika i elektryfikacja samochodowa, automatyka i zasilanie przemysłowe, technologie informacyjno-komunikacyjne, elektronika użytkowa i sprzęt gospodarstwa domowego; miejsca jego zastosowania obejmują: miejsca magazynowania energii i filtrowania wyjściowego obwodów DC-DC, pozycje cewek dławików trybu wspólnego/różnicowego na końcu wejściowym mocy, cewki nadawcze i odbiorcze urządzeń do ładowania bezprzewodowego oraz sieć dopasowującą i obwód polaryzacji wzmacniaczy mocy RF; jego zastosowanie w warunkach pracy obejmuje: wysoki prąd, silne pole magnetyczne i wysoką temperaturę.

Certyfikat

Wprowadzenie produktu

Cewka dławikowa z rdzeniem proszkowym z żelaza jest elementem indukcyjnym zaprojektowanym specjalnie w celu tłumienia zakłóceń w obwodach w trybie różnicowym. Rdzeń wykonany jest z proszku żelaza, który służy jako nośnik ścieżki magnetycznej. Dzięki doskonałym właściwościom magnetycznym i konstrukcji proszku żelaza może on stanowić barierę o wysokiej impedancji przed sygnałami zakłócającymi w trybie różnicowym pomiędzy linią fazową a linią neutralną. Jest szeroko stosowany w scenariuszach prostowania kompatybilności elektromagnetycznej (EMC) i filtrowaniu sygnałów systemów zasilania.

Rdzeń rdzenia magnetycznego wytwarza się poprzez prasowanie i spiekanie proszku żelaza karbonylowego. Dostosowując wielkość cząstek proszku żelaza, powłokę izolacyjną i gęstość prasowania, można precyzyjnie kontrolować parametry takie jak przenikalność magnetyczna i gęstość strumienia magnetycznego nasycenia. W porównaniu z ferrytowymi rdzeniami magnetycznymi, rdzeń z proszku żelaza ma wyższą gęstość strumienia magnetycznego nasycenia i szerszy zakres temperatur roboczych. Co więcej, ma niższe straty w rdzeniu w pasmach średnich i wysokich częstotliwości i jest odpowiedni dla scenariuszy tłumienia trybu różnicowego o dużym prądzie. Typowe kształty obejmują kształt pierścienia, kształt litery I i kształt puszki, które są odpowiednie dla różnych wymagań instalacyjnych i obwodów.

Cewka uzwojenia trybu różnicowego jest wykonana przez nawinięcie drutu miedzianego emaliowanego beztlenowo o wysokiej czystości. Symetryczna konstrukcja z jednym uzwojeniem jest podstawową cechą indukcyjności trybu różnicowego. Zaciski na obu końcach cewki są podłączone do zacisków. Prąd płynie jednym końcem i wypływa drugim. Pole magnetyczne tworzy zamkniętą pętlę wewnątrz rdzenia magnetycznego, charakteryzując się wysoką impedancją dla prądu różnicowego i wyjątkowo niską impedancją dla prądu stałego lub prądu o niskiej częstotliwości. Średnica drutu i liczba zwojów są dokładnie dopasowane do wartości indukcyjności i wymagań dotyczących prądu znamionowego.

Kluczowe cechy i podstawowe zalety

Precyzyjne tłumienie zakłóceń w trybie różnicowym

Cewka dławikowa z rdzeniem proszkowym z żelaza została zaprojektowana specjalnie do zakłóceń w trybie różnicowym. Charakteryzuje się wysoką impedancją w zakresie częstotliwości zakłóceń, skutecznie tłumiąc hałas w trybie różnicowym i zapobiegając transmisji sygnałów zakłócających, pomagając sprzętowi przejść certyfikację EMC.

Wysoka obciążalność prądowa nasycenia

Gęstość strumienia magnetycznego nasycenia rdzenia z proszku żelaza może osiągnąć wartość powyżej 1,5 T, czyli wyższą niż w przypadku zwykłych rdzeni ferrytowych. W warunkach dużego natężenia prądu jest mniej prawdopodobne, że wystąpi nasycenie magnetyczne, a wartość indukcyjności pozostaje stabilna. Nadaje się do scenariuszy o dużym natężeniu prądu, takich jak nowe stosy ładowania energii, falowniki fotowoltaiczne, zasilacze przemysłowe itp.

Charakterystyka szerokopasmowego łącza niskostratnego

Zakres częstotliwości roboczej obejmuje szerokie pasmo od 1 kHz do 1 MHz. Straty w rdzeniu są niższe niż w przypadku cewki ferrytowej o tej samej specyfikacji. Wydajność konwersji energii jest wyższa, co może skutecznie zmniejszyć wzrost temperatury komponentów i poprawić stabilność obwodu.

Wysoka odporność na zakłócenia elektromagnetyczne

Zamknięta lub półzamknięta konstrukcja obwodu magnetycznego znacznie zmniejsza wyciek magnetyczny. W porównaniu do cewki indukcyjnej o otwartym kształcie, ma ona mniejszy wpływ promieniowania elektromagnetycznego na otaczające wrażliwe elementy i nie są wymagane żadne dodatkowe środki ekranowania.

Doskonała zdolność adaptacji do środowiska

Szeroki zakres temperatur pracy (-40℃ do +125℃), odporny na wibracje i korozję, zgodny z normami ochrony środowiska, takimi jak RoHS i REACH, odpowiedni do trudnych zastosowań, takich jak przemysł i motoryzacja.

Logistyka

Towar zostanie wysłany za pośrednictwem kanałów kurierskich, takich jak DHL, UPS, TNT, FedEx itp. Możesz także wybrać metodę transportu lotniczego lub morskiego w zależności od potrzeb.

Często zadawane pytania

Pytanie: Czy jesteś fabryką produkcyjną lub firmą handlową?

Odpowiedź: Jesteśmy fabryką produkcyjną.

Pytanie: Co jest potrzebne do produkcji transformatorów lub cewek indukcyjnych?

Odpowiedź: Najlepszy będzie rysunek zasilacza lub prosimy o podanie parametrów technicznych, takich jak rozmiar, napięcie wejściowe, napięcie i prąd wyjściowy, częstotliwość robocza, napięcie wytrzymywane, masa itp. Następnie nasz profesjonalny zespół inżynierów przeprowadzi analizę.

Pytanie: Czy możesz umieścić nasze logo na produkcie?

Odpowiedź: Tak, możemy.
