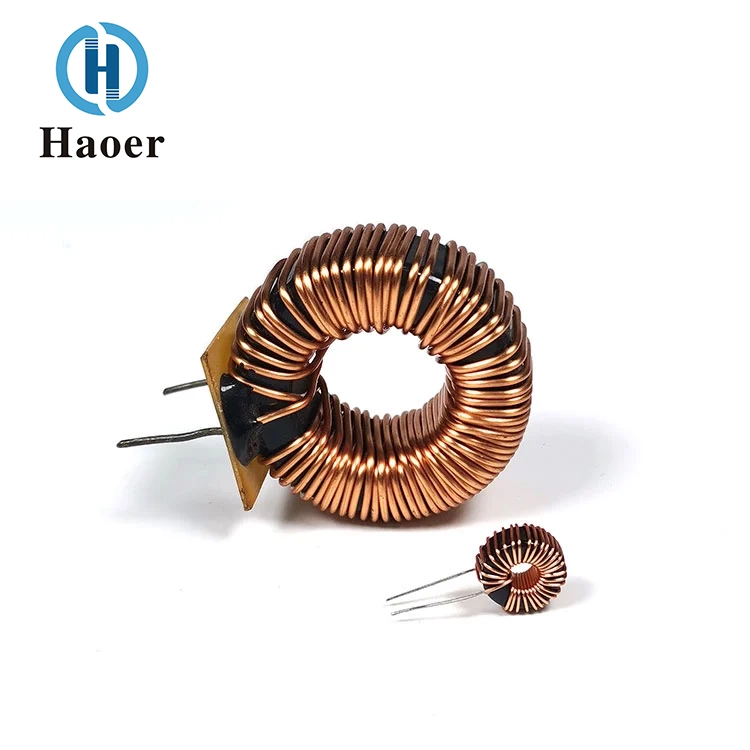

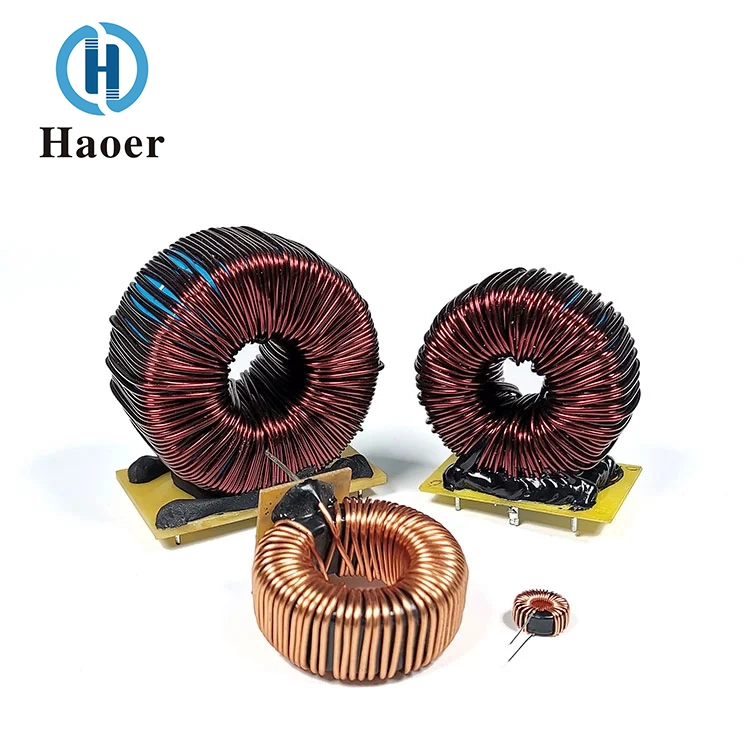

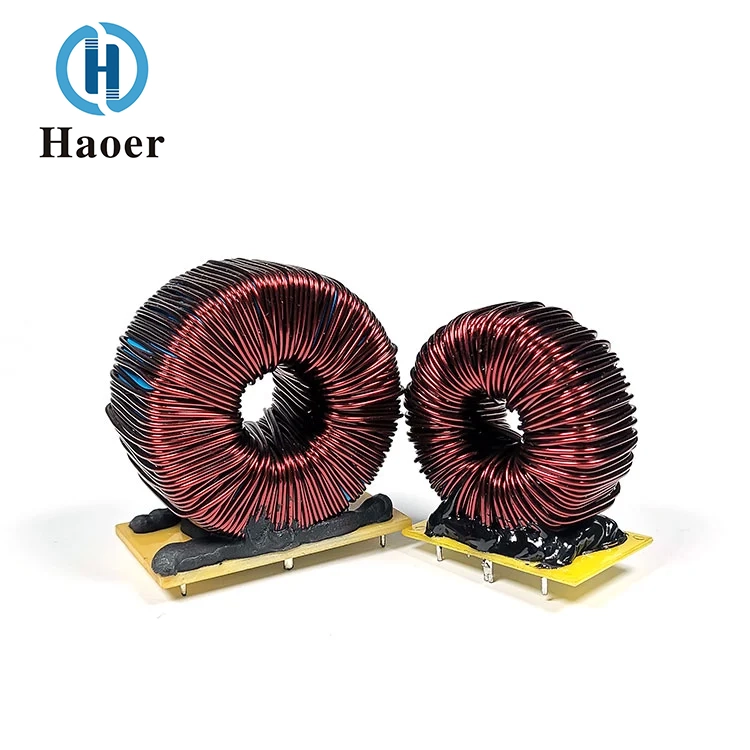

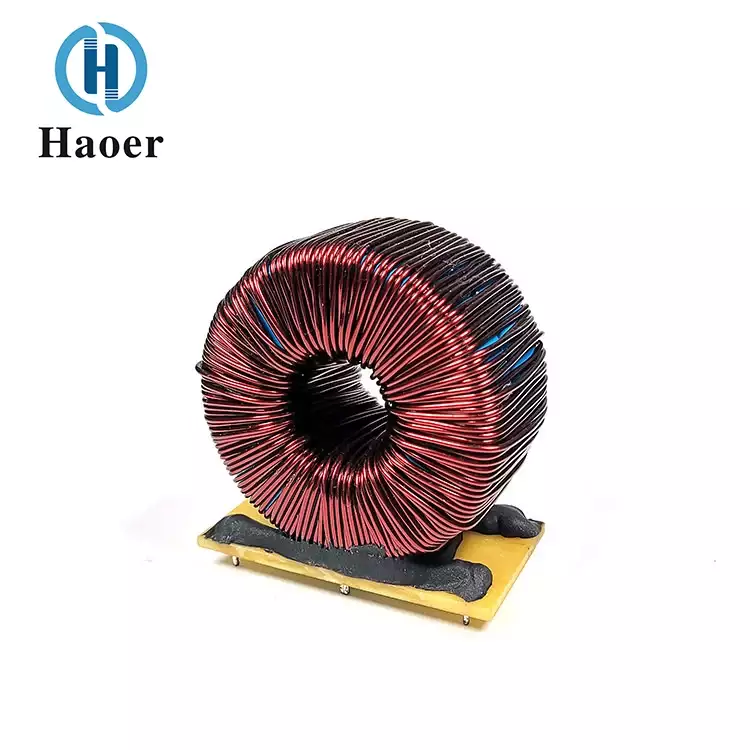

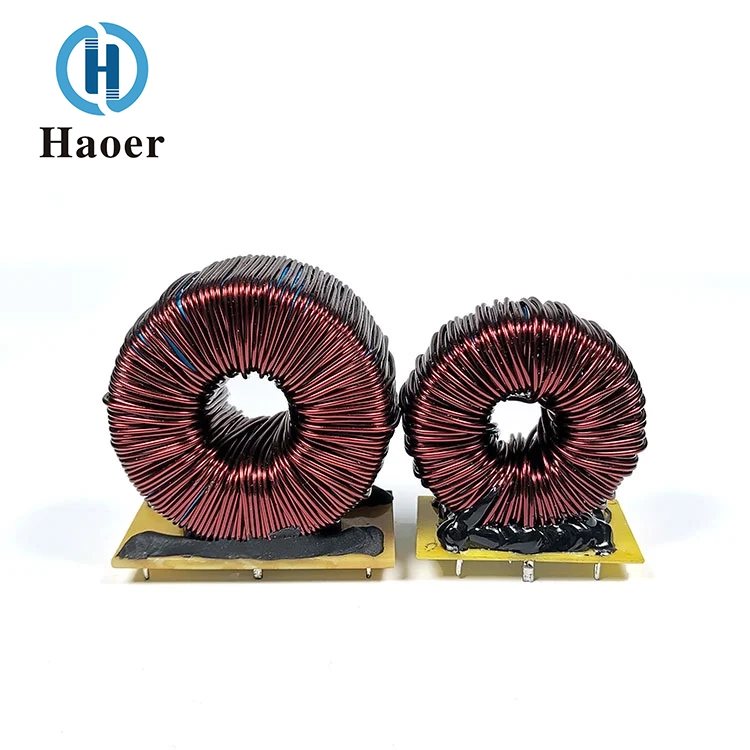

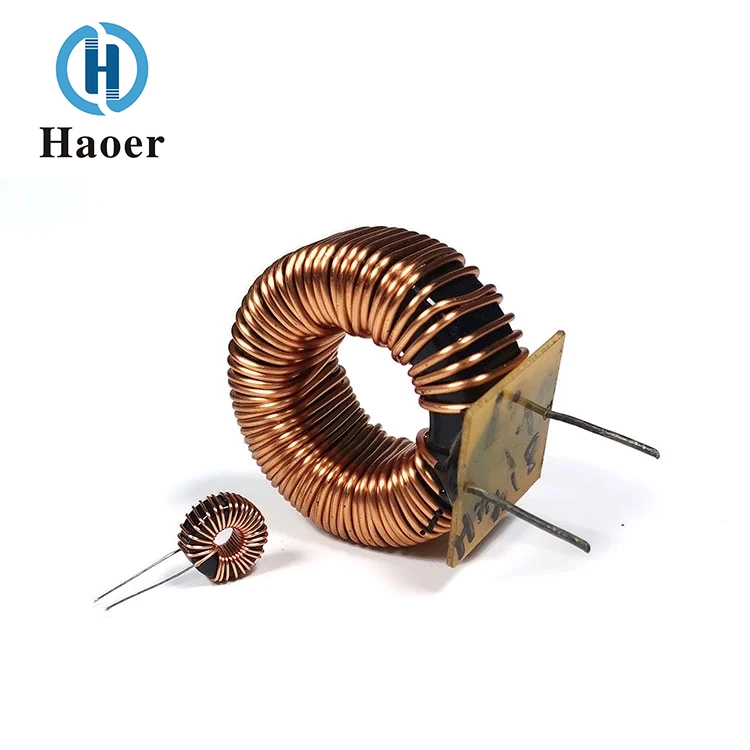

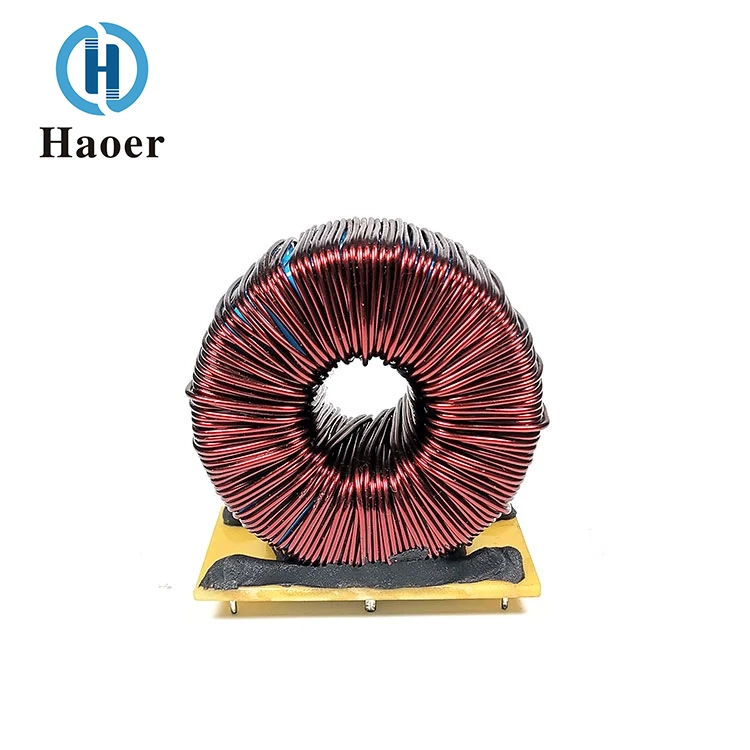

Cewka różnicowa z pierścieniem magnetycznym z żelaza, krzemu i aluminium

1. Materiał rdzenia: wysokiej jakości cewka różnicowa z pierścieniem magnetycznym z żelaza, krzemu i aluminium firmy Haoer Electronics, składająca się z proszku stopu żelaza, krzemu i aluminium (Fe-Si-Al), zoptymalizowanego pod kątem stabilności w wysokiej temperaturze, niskich strat rdzenia i doskonałej przenikalności magnetycznej w zastosowaniach o wysokiej częstotliwości.

2. Konstrukcja cewki: Precyzyjnie nawinięty drut miedziany lub aluminiowy z izolowanymi warstwami, zapewniający minimalne straty prądu wirowego i wydajne magazynowanie energii.

3. „Enkapsulacja”: solidna obudowa z żywicy epoksydowej lub ognioodpornego tworzywa sztucznego (zgodna z UL94 V-0) zapewniająca trwałość mechaniczną, odporność na wilgoć i odporność termiczną.

Szczegóły produktu

Parametry

Pierścień magnetyczny z żelaza, krzemu i aluminium

Cewka różnicowa z pierścieniem magnetycznym z żelaza, krzemu i aluminium jest wytwarzana przez prasowanie i spiekanie trójskładnikowego proszku miękkiego stopu magnetycznego żelazo-krzem-aluminium. Jest to podstawowy nośnik wydajności komponentu. Stop żelazo-krzem-aluminium łączy w sobie wysoką gęstość strumienia nasycenia rdzenia ze sproszkowanego żelaza i niskie straty właściwości ferrytu. Jego przenikalność magnetyczna jest stabilna, a współczynnik temperaturowy niski, co zapewnia stabilność wartości indukcyjności w szerokim zakresie temperatur i częstotliwości. Pierścień magnetyczny to zamknięta struktura, która może zmaksymalizować stężenie pola magnetycznego, zmniejszyć wyciek magnetyczny i zminimalizować zakłócenia elektromagnetyczne w otaczających elementach.

Uzwojenie symetryczne w trybie wspólnym

Wykorzystuje drut miedziany emaliowany beztlenowy o wysokiej czystości. Uzwojenie jest równomiernie i gęsto nawinięte na powierzchnię pierścienia magnetycznego, a oba końce uzwojenia są wyprowadzone do symetrycznych zacisków przyłączeniowych. Kiedy prąd przepływa z jednego końca i wypływa z drugiego końca, wewnątrz pierścienia magnetycznego tworzy się zamknięty obwód magnetyczny, charakteryzujący się wysoką impedancją dla sygnałów zakłócających w trybie wspólnym (szum o tym samym kierunku między przewodem fazowym a przewodem neutralnym) i posiadający wyjątkowo małą impedancję dla prądu stałego lub prądu o niskiej częstotliwości, osiągając funkcję „umożliwiania przepływu prądu stałego, blokując prąd przemienny w trybie wspólnym”. Średnica drutu i liczba zwojów są precyzyjnie zaprojektowane zgodnie z docelową wartością indukcyjności i wymaganiami dotyczącymi prądu znamionowego.

Podczas pracy na różnych częstotliwościach nie jest generowany żaden hałas; doskonała zdolność polaryzacji DC przy dobrej stabilności.

Super silne odchylenie anty-dc i wysoka zdolność nasycenia

Gęstość strumienia magnetycznego nasycenia rdzenia magnetycznego żelazo-krzem-aluminium może osiągnąć 1,05 T, czyli więcej niż w przypadku zwykłego ferrytu manganowo-cynkowego. Charakteryzuje się doskonałą wydajnością zapobiegającą polaryzacji prądu stałego. W warunkach przetwarzania stosów prądu stałego o dużym natężeniu wartość indukcyjności nie spadnie gwałtownie, dzięki czemu nadaje się do systemów zasilania o dużym prądzie, takich jak stosy ładujące i falowniki.

Charakterystyka szerokopasmowego łącza niskostratnego

Żelazo-krzemowo-aluminiowa cewka magnetyczna z pierścieniem różnicowym Zakres częstotliwości roboczej cewki wynosi od 8 kHz do 1 MHz. Straty w rdzeniu są niskie, co skutecznie ogranicza wzrost temperatury komponentów i poprawia efektywność konwersji energii w obwodzie.

Przepuszczalność magnetyczna ma doskonałą stabilność temperaturową.

Współczynnik przenikalności magnetycznej rdzenia magnetycznego żelazo-krzem-aluminium jest niski. W szerokim zakresie temperatur od -40 ℃ do +125 ℃ współczynnik zmienności wartości indukcyjności jest mniejszy niż ± 10%, dzięki czemu nadaje się do stosowania w trudnych warunkach temperaturowych, takich jak klasa przemysłowa i motoryzacyjna.

Niski wyciek magnetyczny, doskonała kompatybilność elektromagnetyczna

Zamknięta struktura pierścienia magnetycznego znacznie ogranicza promieniowanie pola magnetycznego. W porównaniu z cewką indukcyjną typu I-beam o otwartym kształcie powoduje mniej zakłóceń w otaczających wrażliwych elementach i nie wymaga dodatkowych osłon ekranujących, co upraszcza układ obwodów.

Wysoka niezawodność i długa żywotność

Rdzeń magnetyczny ze stopu jest odporny na wibracje i korozję. Uzwojenie jest ściśle zintegrowane z rdzeniem magnetycznym, bez ryzyka poluzowania. Może pracować stabilnie przez długi czas w środowiskach o dużych wibracjach i dużej wilgotności.

Specyfikacja

Średnica zewnętrzna wynosi od 6 mm do 60 mm.

Aplikacja

Cewki indukcyjne prądu przemiennego, cewki wyjściowe, filtry sieciowe, obwody korekcji współczynnika mocy itp.

Siła firmy

Założona w 2008 roku firma Guangdong Haoer Electronics Co., Ltd. jest wiodącym producentem komponentów magnetycznych, w tym transformatorów, filtrów i cewek wysokiej częstotliwości. Nasze produkty obsługują szeroką gamę branż, takich jak oświetlenie, sprzęt AGD, fotowoltaika, UPS, elektronika samochodowa i sprzęt komunikacyjny.

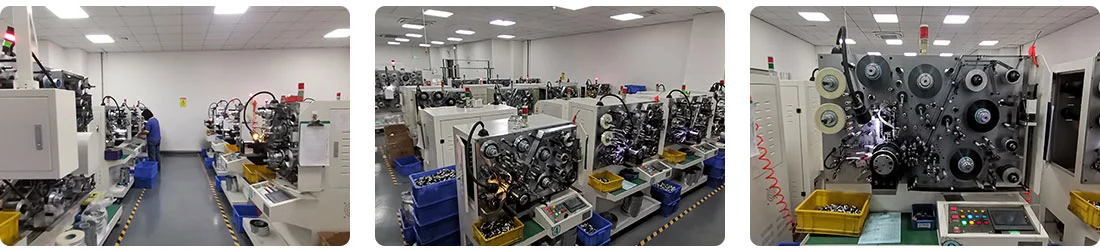

Dysponując wieloma bazami produkcyjnymi w Foshan w Guangdong i zatrudniając ponad 1000 pracowników, wykorzystujemy w pełni zautomatyzowane linie produkcyjne i zaawansowane instrumenty testujące, aby osiągnąć roczną produkcję przekraczającą 100 milionów sztuk. Firma posiada certyfikaty CQC, UL, ISO 9000 i TS 16949, co podkreśla nasze zaangażowanie w jakość i bezpieczeństwo.

Kierowana przez wykwalifikowany zespół i kierująca się innowacjami, doskonałością jakości i współpracą zorientowaną na klienta, Haoer dąży do dostarczania najwyższej jakości wartości i wspierania wzajemnego rozwoju z partnerami na całym świecie.

Certyfikat

PROCES PRODUKCJI DŁAWNICY

1.Winding

2. Automatyzacja montażu.

3. Kompleksowy test

4. Przechowywanie produktu
