Guangdong Haoer Electronics Co., Ltd.i Foshan Pin'er Electronics Co., Ltd. to wyspecjalizowani producenci precyzyjnych cewek indukcyjnych z dużym doświadczeniem w projektowaniu, produkcji i zapewnianiu jakości. Przez lata praktyki przemysłowej zidentyfikowaliśmy osiem krytycznych wyzwań technicznych, które mogą zagrozić wydajności, niezawodności i przydatności cewki indukcyjnej. Poniżej znajduje się zwięzła, technicznie uzasadniona analiza każdego problemu wraz z naszymi zatwierdzonymi strategiami łagodzenia skutków, wdrożonymi poprzez rygorystyczny dobór materiałów, kontrolę procesu i kompleksowe protokoły testowe.

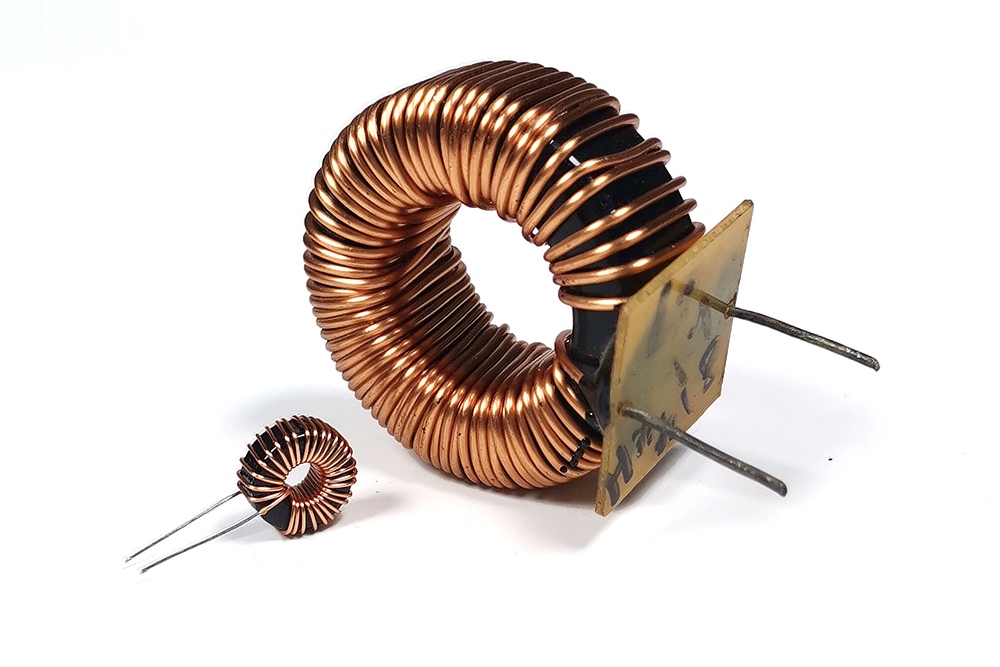

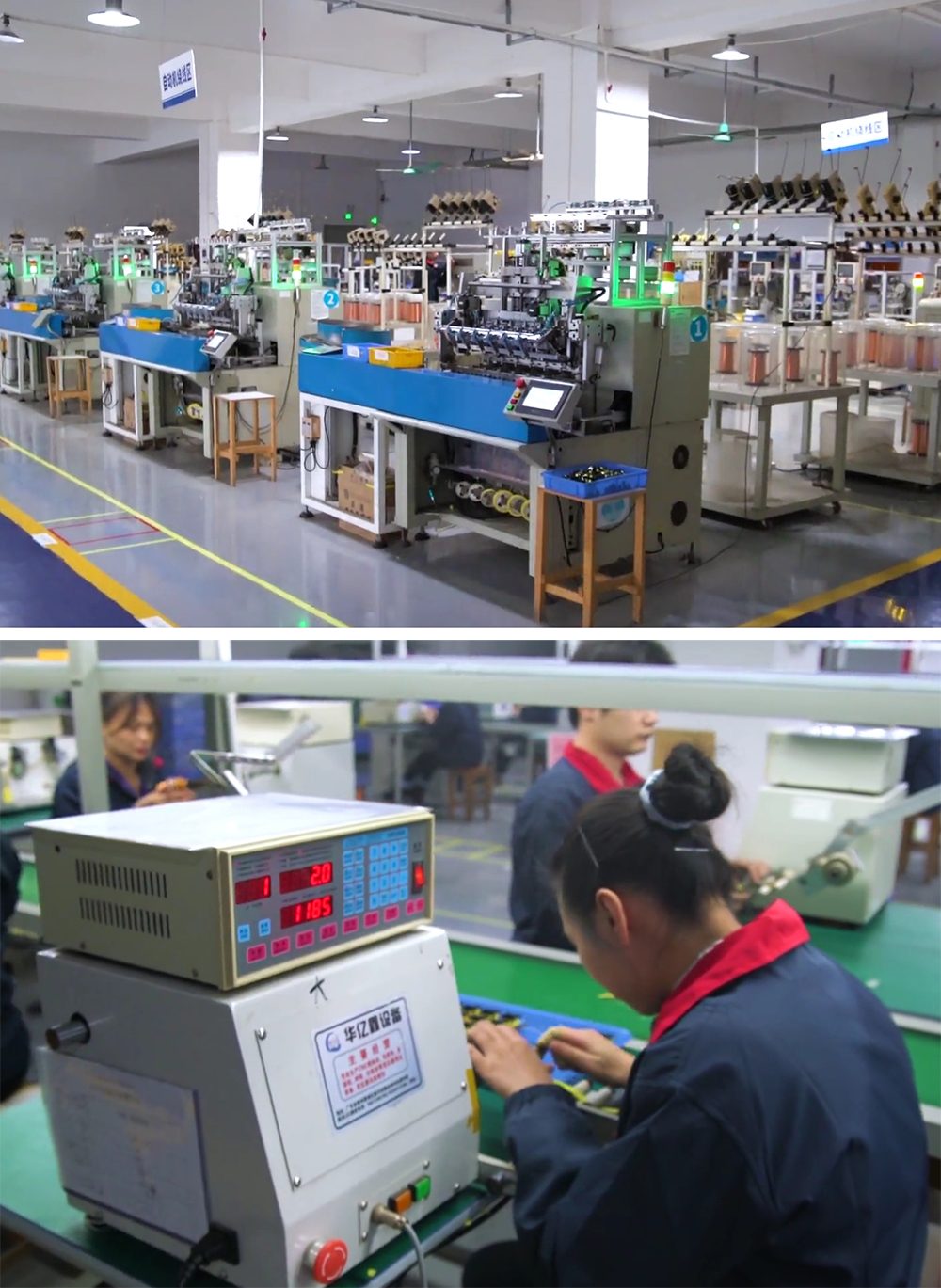

1. Zwarcia międzyzwojowe
Spowodowane nieoptymalnymi technikami uzwojenia lub gorszą jakością drutu magnesu, zwarcia międzyzwojowe powodują znaczne odchylenia indukcyjności lub awarię funkcjonalną. Środki zaradcze: wdrożenie znormalizowanych procedur nawijania i stosowanie wyłącznie certyfikowanego, wstępnie zakwalifikowanego drutu magnetycznego spełniającego specyfikacje IEC 60317 i UL 1446.
2. Obwody otwarte międzyzwojowe
Obwody otwarte – często powstające w wyniku mechanicznego uszkodzenia drutu podczas nawijania lub wadliwych połączeń lutowanych – są trudne do wykrycia wizualnie, ale prowadzą do całkowitej awarii urządzenia. Środki zaradcze: w 100% zautomatyzowana kontrola optyczna (AOI) integralności uzwojenia oraz ręczna/automatyczna weryfikacja ciągłości elektrycznej wszystkich połączeń lutowanych.
3. Nieodpowiednia izolacja zwojowa
Niewystarczająca wytrzymałość dielektryczna lub nierówna grubość powłoki izolacyjnej zwiększają ryzyko zarówno zwarć, jak i rozwarć. Środki łagodzące: Kwalifikacja przedprodukcyjna i monitorowanie materiałów izolacyjnych w trakcie procesu, w tym badanie wytrzymałości na napięcie dielektryczne zgodnie z IEC 60243-1 oraz pomiar grubości powłoki w czasie rzeczywistym.
4. Nadmierne odchylenie tolerancji indukcyjności
Odchylenia poza określonymi zakresami tolerancji zwykle wynikają z niespójności materiału rdzenia lub dryftu parametrów uzwojenia. Środki zaradcze: identyfikowalne pochodzenie materiałów rdzenia o certyfikowanych właściwościach magnetycznych; systemy kontroli uzwojenia w pętli zamkniętej skalibrowane z dokładnością zliczania zwojów ±0,5%; oraz 100% testów LCR poprodukcyjnych w oparciu o limity określone przez klienta.
5. Zły współczynnik temperaturowy indukcyjności (TC-L)
Zmiany indukcyjności pod wpływem naprężenia termicznego ograniczają stabilność działania w zastosowaniach wrażliwych na temperaturę. Łagodzenie: Wybór materiałów rdzenia (np. ferrytów Ni-Zn, pyłu lub sproszkowanego żelaza o kontrolowanej przepuszczalności) i projektów konstrukcyjnych zatwierdzonych dla niskiego TC-L (< ±50 ppm/°C) w zamierzonym zakresie roboczym.
6. Pogorszona wydajność w zakresie wysokich częstotliwości
Przy podwyższonych częstotliwościach pojemność pasożytnicza i straty w rdzeniu mogą powodować spadek indukcyjności lub rezonans własny, co prowadzi do zniekształcenia sygnału lub niedopasowania impedancji. Środki łagodzące: Dobór materiału rdzenia ukierunkowanego na częstotliwość i zoptymalizowana geometria uzwojenia (np. uzwojenie z warstwą progresywną, uzwojenie sekcyjne lub konfiguracja przewodu litz), zweryfikowane poprzez charakterystykę analizatora impedancji do 1 GHz.
7. Przedwczesne nasycenie rdzenia magnetycznego
Nasycenie przy nominalnym prądzie roboczym powoduje gwałtowny spadek indukcyjności i zniekształcenia harmoniczne. Środki zaradcze: dobór rozmiaru rdzenia i wybór materiału w oparciu o najgorszy przypadek polaryzacji DC i profile prądu tętniącego AC; symulacja magnetyczna metodą elementów skończonych (FEMM/MAXWELL) przed prototypowaniem; i testowanie polaryzacji DC zgodnie z IEC 62029-1.
8. Podatność na zewnętrzne pola magnetyczne
Cewki nieekranowane mogą wykazywać dryft parametrów lub szum wywołany sprzęganiem w środowiskach z zakłóceniami magnetycznymi. Środki zaradcze: Zintegrowana konstrukcja ekranowania magnetycznego (np. zamknięte ścieżki magnetyczne, obudowy mumetalowe lub geometrie toroidalne); opcjonalne niestandardowe rozwiązania ekranowania dostępne po ocenie kompatybilności elektromagnetycznej (EMC).
Wszystkim ośmiu wyzwaniom można systematycznie zapobiegać dzięki zdyscyplinowanym praktykom inżynieryjnym, a nie reaktywnej korekcie. Nasz zintegrowany system zarządzania jakością jest zgodny z normami ISO 9001:2015 i obejmuje trzystopniową weryfikację: certyfikację materiałów przychodzących (w tym zgodność z RoHS/REACH), monitorowanie parametrów w trakcie procesu (uzwojenie i lutowanie kontrolowane przez SPC) oraz pełny końcowy test elektryczny (odchylenie L, Q, DCR, SRF i DC). Co więcej, stosujemy podejście współinżynieryjne zorientowane na aplikacje: ścisła współpraca z klientami w celu zdefiniowania parametrów operacyjnych – w tym zakresu częstotliwości, prądu szczytowego/skutecznego, profili otoczenia i samonagrzewania oraz ograniczeń środowiskowych – aby zapewnić optymalną specyfikację komponentów, walidację i długoterminową niezawodność w terenie.
