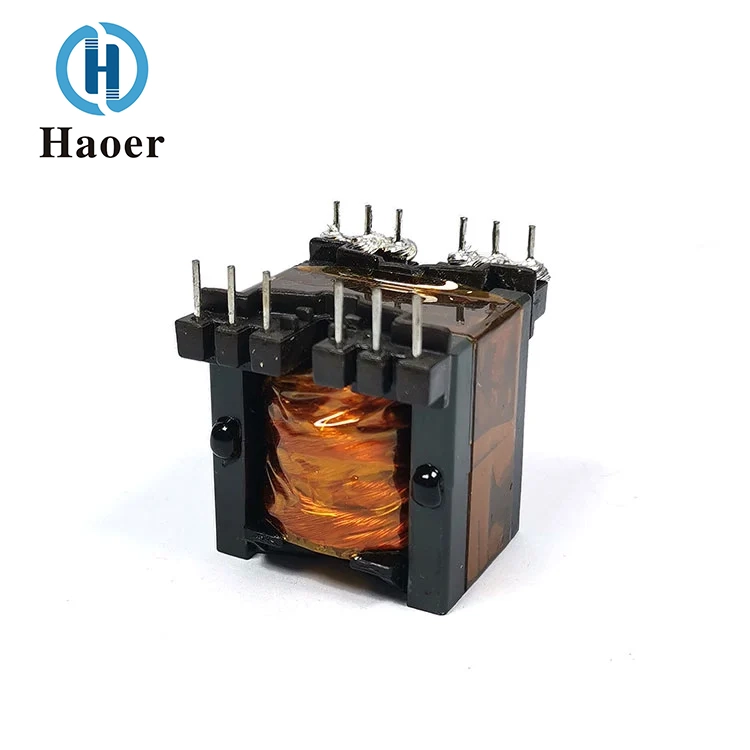

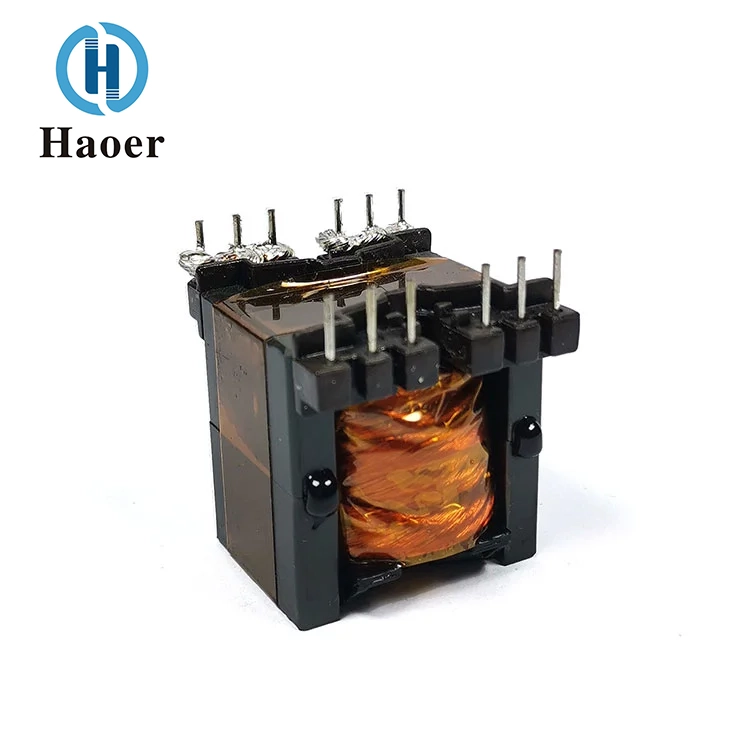

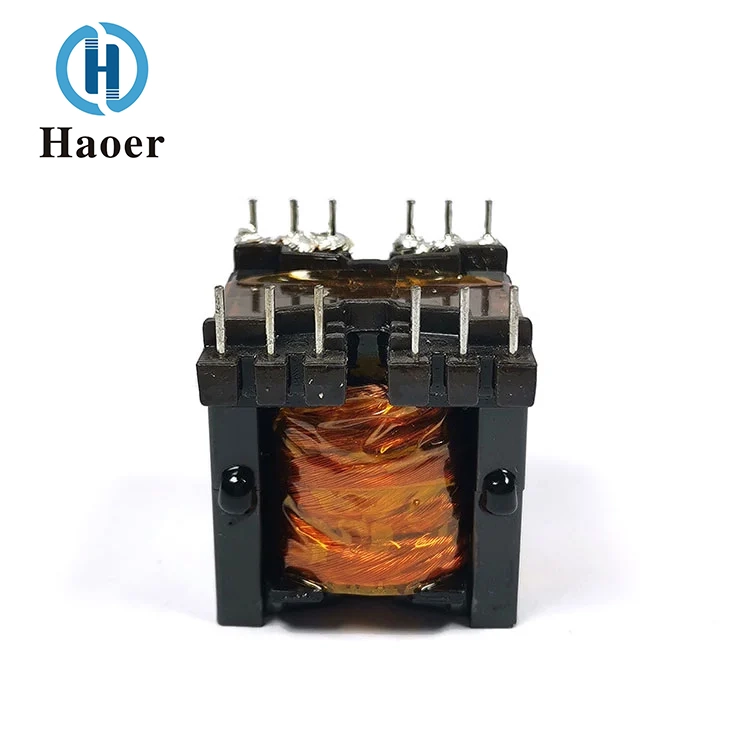

Pionowy transformator wysokiej częstotliwości zasilacza komunikacyjnego dostarczony przez firmę Haoer Factory obsługuje szeroki zakres częstotliwości od 20 kHz do 500 kHz. Moc wyjściową można elastycznie konfigurować w zakresie od 15 W do 1000 W i ma duże możliwości adaptacji. Zakres temperatury roboczej wynosi od -40 ℃ do +125 ℃, co jest odpowiednie w trudnych warunkach o wysokiej i niskiej temperaturze; zakres temperatur przechowywania wynosi od -25 ℃ do 85 ℃ i można go przechowywać przez długi czas przy wilgotności względnej od 30% do 95%, co wykazuje doskonałą stabilność środowiskową.
| 1. Częstotliwość robocza | 20 kHz - 500 kHz |
| 2. Moc wyjściowa | 15 do 1000 W |
| 3. Temperatura pracy | -40°C do +125°C |
| 4. Temperatura przechowywania | -25°C do +85°C |
| 5. Wilgotność przechowywania | 30% - 95% |
Doskonała skuteczność ekranowania magnetycznego, zwarta konstrukcja, duża moc, wysoka wydajność, niski wyciek magnetyczny, silne właściwości przeciwzakłóceniowe itp.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
Transformatory wysokiej częstotliwości są podstawowymi elementami przetwarzającymi energię i izolującymi nowoczesne urządzenia energoelektroniczne. Są to specjalne transformatory zaprojektowane specjalnie do obwodów przełączających o wysokiej częstotliwości (zwykle powyżej 20 kHz). Wykorzystują szybkie zmiany zmiennego pola magnetycznego o wysokiej częstotliwości w rdzeniu, aby skutecznie osiągnąć konwersję napięcia, transmisję energii i izolację galwaniczną pomiędzy wejściem a wyjściem.
W porównaniu z tradycyjnymi transformatorami częstotliwości sieciowej jego najważniejsze zalety to miniaturyzacja, lekka konstrukcja i wysoka wydajność. Zgodnie z zasadami fizycznymi, im wyższa częstotliwość robocza, tym mniejszy jest rozmiar rdzenia magnetycznego i liczba zwojów cewki wymaganych do przeniesienia tej samej mocy. Dlatego przy tej samej mocy wyjściowej można znacznie zmniejszyć objętość i wagę transformatorów wysokiej częstotliwości, promując w ten sposób rozwój całego sprzętu zasilającego w kierunku bardziej kompaktowego i lekkiego. Jednocześnie, dzięki połączeniu niskostratnych rdzeni ferrytowych, amorficznych lub nanokrystalicznych rdzeni magnetycznych, a także zoptymalizowanym procesom uzwojenia, jego wydajność konwersji energii jest niezwykle wysoka, skutecznie ograniczając wzrost temperatury systemu i zużycie energii.
Posiada szeroki zakres możliwości adaptacji roboczej, na przykład obsługuje zakresy częstotliwości od 20 kHz do 500 kHz lub nawet szersze, z pokryciem mocy w zakresie od kilkudziesięciu watów do kilku kilowatów i jest w stanie wytrzymać trudne warunki pracy od -40 ℃ do +125 ℃. Ta elastyczność pozwala mu idealnie dostosować się do różnych topologii głównego nurtu zasilaczy impulsowych, takich jak flyback, forward i rezonans LLC.
Obecnie transformatory wysokiej częstotliwości są szeroko stosowane w kluczowych dziedzinach, takich jak zasilacze impulsowe, zasilacze przemysłowe/komunikacyjne, nowe falowniki, ładowarki do pojazdów elektrycznych, wysokiej klasy sprzęt medyczny i sterowniki LED. Są niezbędnymi, kluczowymi komponentami zwiększającymi gęstość mocy, niezawodność i efektywność energetyczną sprzętu.
Przetwornice DC-DC, zasilacze sterujące LED, zasilacze inwertorowe, zasilacze UPS
| NR CZĘŚCI | PINY TERMINALOWE | Wymiary w mm (calach) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Firma Guangdong Haoer Electronics Co., Ltd. została założona w 2008 roku. Jesteśmy profesjonalnym producentem specjalizującym się w transformatorach wysokiej częstotliwości, urządzeniach filtrujących, cewkach indukcyjnych i innych elementach magnetycznych. Nasze produkty znajdują szerokie zastosowanie w oświetleniu, sprzęcie AGD, fotowoltaice, systemach UPS, elektronice samochodowej, sprzęcie komunikacji sieciowej, peryferiach komputerowych i różnych zasilaczach impulsowych.

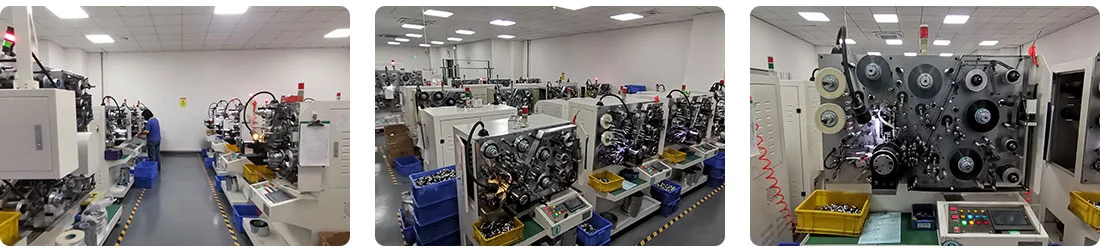

Po latach rozwoju firma w pełni wprowadziła zautomatyzowany sprzęt produkcyjny i różne precyzyjne instrumenty testujące. Dzięki kilku bazom produkcyjnym w Foshan w Guangdong i zatrudnieniu ponad 1000 pracowników, nasza roczna zdolność produkcyjna transformatorów, filtrów i cewek przekracza 100 milionów sztuk.
Wspierana przez doświadczony i dynamiczny zespół, firma uzyskała certyfikaty systemów bezpieczeństwa i jakości CQC, UL, ISO 9000 i TS 16949. Przestrzegając zasad innowacji technologicznych, przede wszystkim jakości, najwyższej jakości usług i współpracy, w której wygrywają obie strony, firma Haoer stara się rosnąć w siłę i dążyć do doskonałości.
Kupujący t**5: Ten transformator ma wyjątkowo wysoki stosunek jakości do ceny. Używałem go i wydaje mi się, że jest bardzo stabilny. To jest warte swojej ceny!
Kupujący a**u: Transformator wysokiej częstotliwości działa dobrze, jest łatwy w montażu i bardzo stabilny w użyciu. Gorąco polecam!
Kupujący j**y: Po otrzymaniu produktu byłem usatysfakcjonowany. Jakość transformatora jest dobra i działa stabilnie. To były bardzo satysfakcjonujące zakupy!
Kupujący r**8: Obsługa jest doskonała, a cena rozsądna.
Kupujący ma b**e: Obsługa klienta jest niezwykle cierpliwa, cena przystępna, jakość dobra, a dostawa szybka. Jestem z tego całkiem zadowolony!
Czy przyjmujesz przykładowe zamówienia?
Tak, przyjmujemy zamówienia próbne. Koszty próbek i transportu muszą zostać poniesione przez klientów.
Czy możesz dostosować kondensatory zgodnie z naszymi wymaganiami?
Tak, możemy dostosować kondensatory pod względem pojemności, opakowania, rozmieszczenia pinów itp. w zależności od konkretnej sytuacji.
Jakie są Twoje główne produkty?
Produkujemy głównie serie transformatorów wysokiej częstotliwości, serie cewek indukcyjnych, moduły elektroniczne i inne komponenty elektroniczne.
Czy produkty są zgodne z międzynarodowymi standardami certyfikacji?
Nasze produkty uzyskały certyfikaty CE, RoHS i UL oraz spełniają standardy eksportowe.
