Analiza zastosowania kondensatorów foliowych w elektromagnetycznych urządzeniach grzewczych

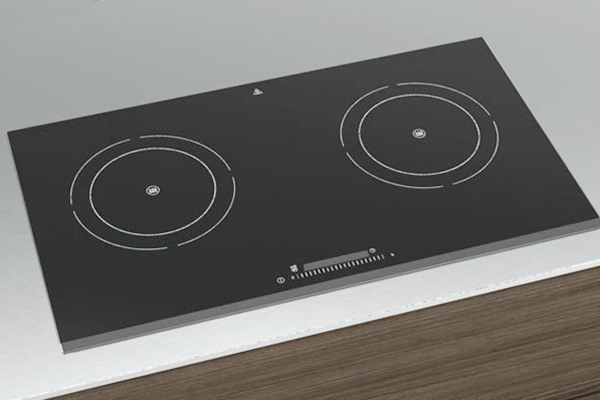

Technologia ogrzewania elektromagnetycznego (IH) jest szeroko stosowana w sprzęcie gospodarstwa domowego i sprzęcie przemysłowym, w tym w kuchenkach indukcyjnych, urządzeniach do gotowania ryżu IH, indukcyjnych podgrzewaczach wody, maszynach zgrzewających i przemysłowych piecach do topienia. Urządzenia te przekształcają prąd przemienny lub prąd stały na prąd przemienny o wysokiej częstotliwości (1 kHz – 1 MHz) poprzez obwody falownika półmostkowego lub pełnego mostka. Prąd o wysokiej częstotliwości generuje zmienne pole magnetyczne, które indukuje prądy wirowe w metalowych przedmiotach, wytwarzając ciepło.

Kondensatory foliowe odgrywają kluczową rolę w obwodach IH, pełniąc trzy podstawowe funkcje:

1. Wejściowe filtrowanie EMC (C1/C2)

Razem z dławikami trybu wspólnego,kondensatory foliowetworzą filtry typu Pi na wejściu AC. Tłumią zakłócenia elektromagnetyczne generowane przez szybkie przełączanie IGBT i chronią sprzęt przed zakłóceniami z sieci zewnętrznej. C1 zazwyczaj wykorzystuje kondensatory typu MKP‑X2 (3 µF – 10 µF, 275 VAC – 300 VAC, połączenie Y), podczas gdy C2 wykorzystuje kondensatory metalizowane MKP (3 µF – 10 µF, 450 VAC – 500 VAC, połączenie w trójkąt).

2. Złącze DC (C3)

Po trójfazowym prostowaniu mostka, C3 współpracuje z cewką indukcyjną, aby wygładzić pulsujący prąd stały w stabilny prąd stały dla stopnia inwertera. Jego podstawową rolą jest obsługa łącza DC – pochłanianie prądów tętniących i napięć harmonicznych generowanych przez przełączanie IGBT, zapobiegając samooscylacjom w szynie DC, które mogłyby uszkodzić IGBT i skrócić żywotność sprzętu.

3. Obwód rezonansowy wysokiej częstotliwości

Kondensator rezonansowy (zwykle 0,1 µF – 0,8 µF, napięcie znamionowe do 1600 V prądu stałego) tworzy obwód zbiornika z cewką indukcyjną, wytwarzając oscylujące pole magnetyczne o wysokiej częstotliwości, które generuje ciepło w metalowym elemencie obrabianym. Kuchenki indukcyjne zazwyczaj działają przy częstotliwości 20 kHz – 40 kHz, wytwarzając wysokie dv/dt i duże prądy pulsujące przez kondensator rezonansowy.

Dlaczego kondensatory foliowe?

Metalizowane kondensatory foliowe polipropylenowe są preferowane w zastosowaniach IH ze względu na:

● Niskie straty przy wysokich częstotliwościach — niski współczynnik rozproszenia zapewnia minimalne nagrzewanie wewnętrzne.
● Niski ESR i ESL – Krytyczne w przypadku przenoszenia wysokich prądów tętniących przy jednoczesnej minimalizacji wytwarzania ciepła. Zaawansowane kondensatory MKP mogą osiągnąć ESR poniżej 15 mΩ, znacznie zmniejszając ryzyko wzrostu temperatury.
● Wysoka odporność na dv/dt – Niezbędna w obwodach rezonansowych narażonych na szybkie zmiany napięcia.
● Doskonałe właściwości samonaprawy — miejscowe przebicie dielektryczne znika bez katastrofalnej awarii, zapewniając długą żywotność.
● Konstrukcja niespolaryzowana — upraszcza układ obwodów i wytrzymuje napięcie wsteczne bez uszkodzeń.
● Kompaktowy rozmiar i duża gęstość mocy — umożliwia smukłe, zintegrowane konstrukcje nowoczesnych urządzeń IH.

Kondensatory foliowesą niezbędnymi elementami elektromagnetycznych urządzeń grzewczych, umożliwiającymi niezawodną pracę przy wysokiej częstotliwości, wydajną konwersję energii i długą żywotność. Dla producentów OEM i producentów zasilaczy wybór kondensatorów foliowych o odpowiednich specyfikacjach — obejmujących napięcie znamionowe, zdolność dv/dt, ESR i parametry cieplne — jest niezbędny do zapewnienia niezawodności produktu i konkurencyjności na rynku.
