W projektowaniu obwodów cewki indukcyjne i transformatory są elementami magnetycznymi, które można w dużym stopniu dostosować do indywidualnych potrzeb. W przeciwieństwie do standardowych części dostępnych na rynku, ich projekt musi uwzględniać wiele parametrów – indukcyjność, częstotliwość roboczą, moc znamionową, rozpraszanie ciepła, ograniczenia przestrzenne i kompatybilność elektromagnetyczną – a także wykonalność produkcji, aby spełnić specyficzne wymagania klienta.

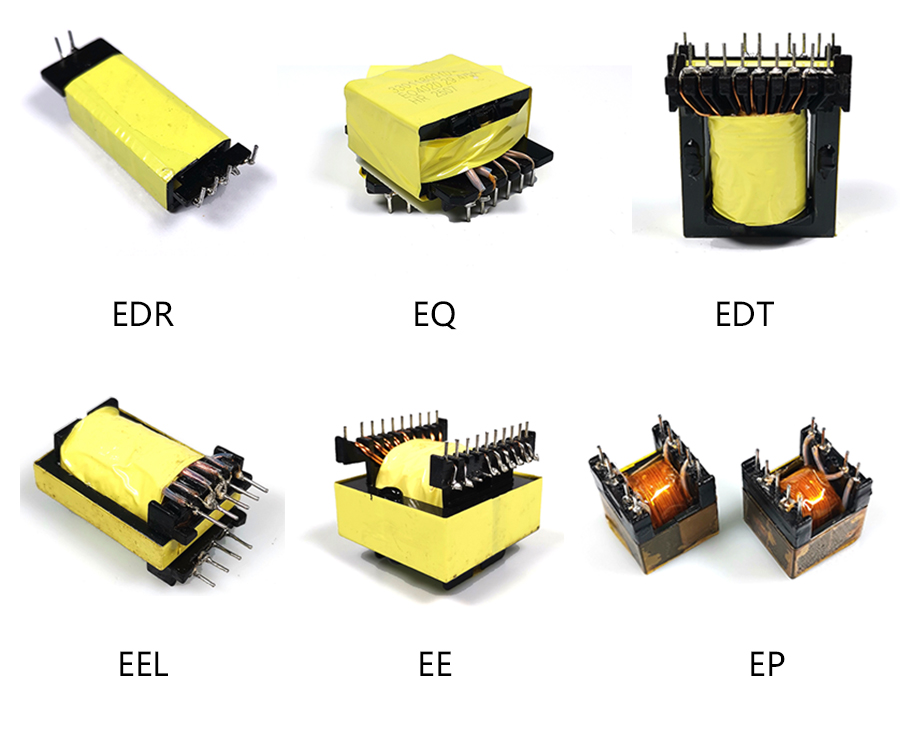

Rdzeń magnetyczny jest sercem każdej cewki indukcyjnej lub transformatora. Materiał i geometria bezpośrednio determinują wydajność komponentu. Poniżej przedstawiamy najważniejsze cechy i typowe zastosowania najpopularniejszych kształtów rdzeni, w oparciu o nasze doświadczenie wGuangdong Haoer Electronics Co., Ltd.i Foshan Pin'er Electronics Co., Ltd.
1. Rdzeń E
Cechy: Duża przestrzeń na przewody, łatwe nawijanie i podłączanie; szeroki zakres częstotliwości i napięcia, wysoka moc wyjściowa, dobra stabilność termiczna.
Zastosowania: Zasilacze impulsowe sterowane programowo, zasilacze wyświetlaczy LCD, falowniki UPS dużej mocy, zasilacze komputerowe, lampy energooszczędne.
2. Planarny rdzeń E
Cechy: Kompaktowy rozmiar, odpowiedni do wysokich częstotliwości; szczelina powietrzna na górze cewki zapewniająca ścisłe połączenie i niskie straty. Straty zmniejszają się wraz ze wzrostem temperatury, co pomaga zapobiegać przegrzaniu.
Zastosowania: Transformatory i dławiki do konwersji mocy, zasilacze DVD, lampy błyskowe do aparatów fotograficznych, sprzęt komunikacyjny i inne małe urządzenia elektroniczne.
3. Rdzeń EC
Cechy: Dobre ekranowanie magnetyczne, niska rozproszona pojemność, niskie straty transmisji, wysoka indukcyjność, niska indukcyjność rozproszenia, jednolite pole magnetyczne. Szpulka ma wiele styków, co ułatwia konstrukcję transformatora z wieloma wyjściami.
Zastosowania: Transformatory szerokopasmowe, cewki indukcyjne, transformatory izolacyjne, transformatory dopasowujące - szeroko stosowane w sterowanych programowo terminalach przełączających i precyzyjnym sprzęcie elektronicznym.
4. Rdzeń korektora
Cechy: Zapewnia również doskonałe ekranowanie, niską rozproszoną pojemność, wysoką indukcyjność i jednolite pole, odpowiednie dla projektów z wieloma wyjściami.
Zastosowania: Transformatory szerokopasmowe, cewki indukcyjne, transformatory izolacyjne, transformatory zasilaczy impulsowych, stateczniki elektroniczne.
5. Rdzeń ER
Cechy: Zoptymalizowana pozycja sprzęgła; okrągła środkowa noga ułatwia nawijanie i zapewnia większą powierzchnię uzwojenia, co pozwala na zastosowanie transformatorów o dużej mocy i niskim upływie.
Zastosowania: Transformatory zasilaczy impulsowych, transformatory impulsowe, stateczniki elektroniczne.
6. Rdzeń ETD
Cechy: Okrągła środkowa noga ułatwiająca zwijanie i zapewniająca dużą powierzchnię okna; dobra równowaga dużej mocy i niskiego wycieku. Dobrze radzi sobie również z kosztami montażu, zgodnością z bezpieczeństwem, ekranowaniem EMI i standaryzacją.
Zastosowania: Zasilacze impulsowe, transformatory transmisyjne, stateczniki elektroniczne - stosowane w sprzęcie gospodarstwa domowego, telekomunikacji, oświetleniu, automatyce biurowej, wojsku, sprzęcie OA, instrumentach elektronicznych i lotnictwie.
7. Rdzeń EP
Cechy: Doskonałe ekranowanie magnetyczne, niska rozproszona pojemność, niskie straty, wysoka indukcyjność, niski poziom wycieków, jednolite pole; Szpulka wielopinowa obsługuje projekty z wieloma wyjściami.
Zastosowania: Transformatory szerokopasmowe, cewki indukcyjne, transformatory izolacyjne, transformatory dopasowujące – powszechne w przełącznikach sterowanych programowo i precyzyjnej elektronice.
8. Rdzeń EFD
Cechy: Niski opór cieplny, niskie straty, duża gęstość mocy, szeroki zakres częstotliwości; lekka, racjonalna konstrukcja, przystosowana do montażu natynkowego.
Zastosowania: Transformatory o małych rozmiarach, ale dużych wymaganiach energetycznych - np. przyrządy precyzyjne, zasilacze modułów, wyjścia terminali komputerowych.
9. U Rdzeń
Cechy: Małe odchylenie impedancji, wysoki prąd wyjściowy, wysoka indukcyjność, skuteczne tłumienie harmonicznych.
Zastosowania: Transformatory filtrujące typu wspólnego – szeroko stosowane w telewizorach kolorowych, komputerach, monitorach i innych urządzeniach elektronicznych.
10. Rdzeń P (garnkowy).
Cechy: Mały rozmiar, wysoka impedancja, łatwe nawijanie, dobra równowaga między ekranowaniem a rozpraszaniem ciepła.
Zastosowania: filtry nośne, czujniki o wysokiej czułości, czujniki o wysokiej wydajności, transformatory konwersji mocy.
11. Rdzeń PQ
Cechy: Niskie straty, niski wzrost temperatury, dobra odporność na hałas; rozsądny kształt, obejmuje szeroki zakres mocy (50W-1000W), oszczędza miejsce montażowe. Wiele pinów ułatwiających nawijanie, niski koszt montażu, łatwe do spełnienia wymagań bezpieczeństwa, ale trudniejsze do standaryzacji.
Zastosowania: Główne transformatory mocy, transformatory napędowe, dławiki wygładzające, pomocnicze transformatory mocy - stosowane głównie w sieciach, telekomunikacji, zasilaczach i sprzęcie elektrycznym.
12. PM Rdzeń
Cechy: Niski strumień upływu, niskie straty, duża moc, niska rozproszona pojemność.
Zastosowania: Transformatory główne, transformatory sterujące – często używane w czyszczeniu ultradźwiękowym, sprzęcie laserowym i innych zastosowaniach wymagających dużej mocy.
13. Rdzeń RM
Cechy: Doskonałe ekranowanie, silne przeciwdziałanie zakłóceniom, niski poziom wycieków, niska rozproszona pojemność; Szpulka z wieloma pinami umożliwia konstrukcje z wieloma wyjściami i montaż o dużej gęstości. Jednakże rozpraszanie ciepła jest stosunkowo słabe, a koszty zapewnienia bezpieczeństwa są wyższe.
Zastosowania: Pomocnicze transformatory mocy, transformatory napędowe, transformatory szerokopasmowe, filtry nośne, filtry o wysokiej stabilności - szeroko stosowane w komunikacji nośnej, sieciach, obwodach cyfrowych, telewizji i instrumentach elektronicznych.
Uwaga końcowa
Powyższe obejmuje podstawowe cechy i typowe zastosowania każdego kształtu rdzenia. W praktyce przy ostatecznym wyborze należy również wziąć pod uwagę częstotliwość pracy, poziom mocy, warunki chłodzenia i budżet. Nasz zespół w Guangdong Haoer Electronics Co., Ltd. i Foshan Pin'er Electronics Co., Ltd. może dostarczyć niestandardowe rozwiązania w zakresie rdzeni i komponentów magnetycznych w oparciu o konkretne zastosowanie.
