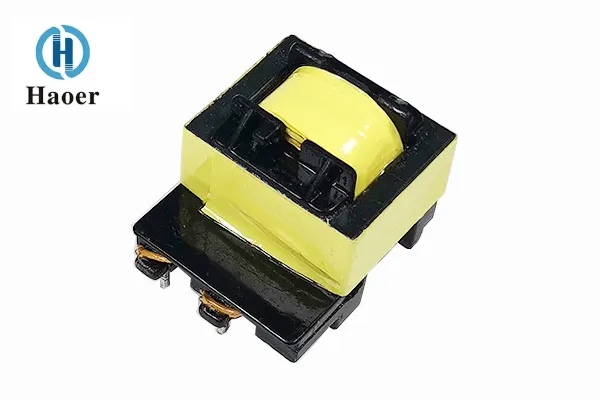

Różnica między transformatorami wysokiej częstotliwości a transformatorami konwencjonalnymi

1. Różnice genetyczne w zasadach działania

Transformatory wysokiej częstotliwościa konwencjonalne transformatory są jak sprinterzy kontra maratończycy:

Częstotliwość robocza: Transformatory wysokiej częstotliwości zwykle działają powyżej 20 kHz, podczas gdy transformatory konwencjonalne zwykle działają w zakresie 50–60 Hz.

Charakterystyka elektromagnetyczna: W transformatorach wysokiej częstotliwości zastosowano materiały takie jak ferryt, aby zminimalizować straty spowodowane prądami wirowymi, podczas gdy w transformatorach konwencjonalnych zastosowano laminaty ze stali krzemowej w celu stłumienia strat spowodowanych histerezą.

Rozmiar i waga: Przy tej samej mocy znamionowej transformatory wysokiej częstotliwości można zmniejszyć o 60% objętości i 50% masy.

2. Naturalny podział scenariuszy zastosowań

Odpowiednie mocne strony tych dwóch są podobne do różnicy między śrubokrętem a kluczem:

Transformatory wysokiej częstotliwości: odpowiedni do zastosowań wymagających miniaturyzacji i lekkiej konstrukcji, takich jak zasilacze impulsowe, falowniki fotowoltaiczne i stacje ładowania pojazdów elektrycznych.

Konwencjonalne transformatory: stosowane w scenariuszach stabilnego zasilania o dużej mocy, takich jak przesył sieciowy, przemysłowa dystrybucja energii i tradycyjny sprzęt elektryczny.

Obszar nakładania się: niektóre systemy UPS wykorzystują konstrukcję hybrydową łączącą oba typy transformatorów.

3. Idealne porównanie parametrów użytkowych

Porównanie parametrów technicznych w sześciu wymiarach:

Efektywność:Transformatory wysokiej częstotliwości osiągają sprawność do 95% przy pełnym obciążeniu, z jeszcze większymi zaletami przy małych obciążeniach.

Wzrost temperatury:Konwencjonalne transformatory zapewniają bardziej równomierne odprowadzanie ciepła, natomiast lokalny wzrost temperatury w transformatorach wysokiej częstotliwości wymaga szczególnej uwagi.

Koszt:Transformatory wysokiej częstotliwości są bardziej ekonomiczne w zastosowaniach o małej mocy, podczas gdy transformatory konwencjonalne stają się bardziej opłacalne przy wyższych poziomach mocy.

Konserwacja:Tradycyjne transformatory charakteryzują się prostą konstrukcją i dużą niezawodnościątransformatory wysokiej częstotliwościwymagają bardziej wyrafinowanej ochrony obwodów.

Hałas:Transformatory wysokiej częstotliwości działają cicho, poza zasięgiem ludzkiego słuchu, podczas gdy konwencjonalne transformatory wytwarzają buczący dźwięk o częstotliwości 50 Hz.

Długość życia:Tradycyjne transformatory zwykle wytrzymują 30 lat, natomiast transformatory wysokiej częstotliwości mają żywotność około 10–15 lat.
