Transformatory wysokiej częstotliwości są obecnie istotną częścią nowoczesnych urządzeń elektronicznych. Jako producent transformatorów mocy, my —Guangdong Haoer Electronics Co., Ltd.i Foshan Pin'er Electronics Co., Ltd. – znają ich znaczenie w zasilaczach, ładowarkach i nowych systemach energetycznych. W porównaniu ze staromodnymi transformatorami częstotliwości sieciowej, transformatory wysokiej częstotliwości są znacznie mniejsze i znacznie bardziej wydajne. Ale dlaczego tak jest? Rozłóżmy to w prostych słowach: jak działają, jakich materiałów używają i jak są zaprojektowane.
Działają na zasadzie indukcji elektromagnetycznej – na tej samej podstawowej zasadzie, co każdy transformator. Prawo Faradaya mówi, że napięcie wyjściowe jest powiązane ze współczynnikiem zwojów cewek. Kluczem jest jednak to, że strumień magnetyczny jądra zmienia się z czasem. Tradycyjne transformatory pracują z częstotliwością 50 Hz lub 60 Hz – to jest wolno. Transformatory wysokiej częstotliwości pracują z częstotliwością dziesiątek kHz, a nawet MHz. Im wyższa częstotliwość, tym więcej razy zmienia się strumień magnetyczny na sekundę. Oznacza to, że możemy zastosować znacznie mniejszy rdzeń, aby zapewnić tę samą moc. To jest prawdziwa fizyka stojąca za zmniejszeniem rozmiaru.
Sprowadza się to do prostej zasady: potrzebna powierzchnia rdzenia jest odwrotnie proporcjonalna do pierwiastka kwadratowego częstotliwości. Na przykład, jeśli podniesiemy częstotliwość z 50 Hz do 100 kHz, obszar rdzenia może się zmniejszyć kilkadziesiąt razy. Zatem przy tej samej mocy wyjściowej rdzeń i miedziane uzwojenia stają się maleńkie. Tradycyjny transformator nieporęczny może ważyć kilka kilogramów, podczas gdy transformator wysokiej częstotliwości do tego samego zadania może ważyć zaledwie kilkaset gramów. Oszczędza to materiał i sprawia, że idealnie nadaje się do kompaktowych gadżetów, takich jak ładowarki do telefonów lub sterowniki LED.

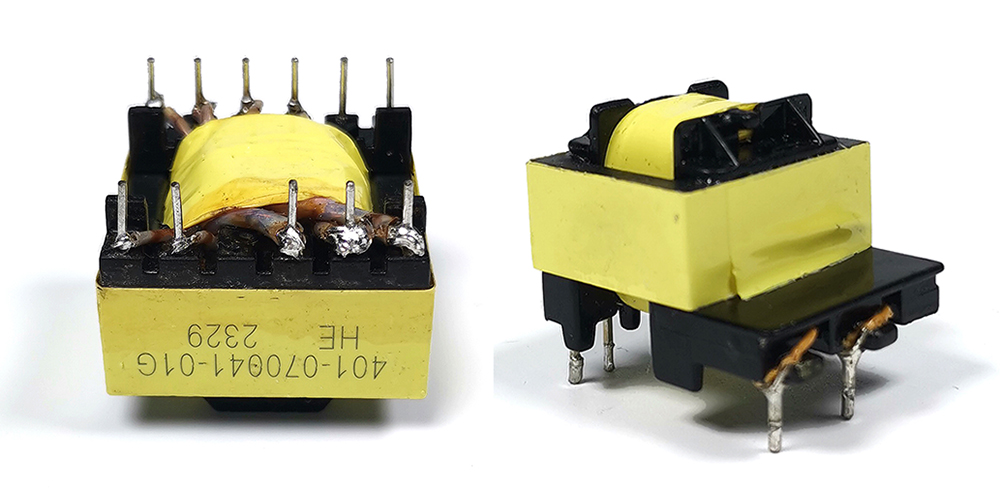

Aby to zadziałało, używamy rdzeni ferrytowych. Ferryt ma wysoką przenikalność magnetyczną i wysoką rezystancję elektryczną, dzięki czemu zmniejsza straty w postaci prądów wirowych i pozostaje stabilny przy wysokich częstotliwościach. Ulepszamy również konstrukcję cewek, dodając wielowarstwowe uzwojenia lub planarne konstrukcje transformatorów, aby zaoszczędzić jeszcze więcej miejsca. W naszych fabrykach używamy zautomatyzowanego, precyzyjnego uzwojenia, aby zapewnić, że te małe transformatory są nadal wysoce niezawodne.
Wydajność to kolejna duża zaleta. Nasze transformatory wysokiej częstotliwości często osiągają sprawność przekraczającą 90%, podczas gdy tradycyjne transformatory osiągają zwykle około 80%. Dlaczego?
● Niższe straty w rdzeniu i miedzi:Straty w rdzeniu rosną wraz z częstotliwością, ale używamy materiałów ferrytowych o niskich stratach, aby to kontrolować. A ponieważ wyższa częstotliwość oznacza mniej zwojów, straty miedzi (utrata rezystancji w uzwojeniach) znacznie spadają.
● Szybkie przełączanie dzięki technologii miękkiego przełączania:Łączymy te transformatory z nowoczesnymi półprzewodnikami, takimi jak MOSFET lub IGBT i stosujemy techniki miękkiego przełączania, aby ograniczyć straty energii podczas przełączania. Mniej odpadów oznacza mniej ciepła.
● Lepsze zarządzanie ciepłem:Mniejszy rozmiar pomaga również w chłodzeniu. Dodajemy zalewanie i inteligentne projekty termiczne, dzięki czemu transformatory pozostają wydajne nawet w gorącym otoczeniu.
Transformatory wysokiej częstotliwości są wszędzie – w zasilaczach impulsowych, falownikach fotowoltaicznych, ładowarkach pojazdów elektrycznych i nie tylko. Weźmy szybkie ładowarki do smartfonów: dzięki naszym transformatorom ładowarka może mieć jedną trzecią wielkości starej, a wydajność przekracza 95%. Oznacza to szybsze ładowanie i mniejsze straty energii.
Dzięki upowszechnieniu się nowych półprzewodników o szerokiej przerwie energetycznej, takich jak GaN (azotek galu), możemy jeszcze bardziej zwiększyć częstotliwości. Doprowadzi to do powstania jeszcze mniejszych i jeszcze bardziej wydajnych transformatorów. W Guangdong Haoer i Foshan Pin'er stale udoskonalamy materiały i procesy produkcyjne, aby oferować wydajne i przyjazne dla środowiska rozwiązania. Wierzymy, że transformatory wysokiej częstotliwości będą w dalszym ciągu napędzać lżejszą, inteligentniejszą i bardziej ekologiczną elektronikę.
Podsumowując:
Transformatory wysokiej częstotliwości osiągają zarówno mniejsze rozmiary, jak i wyższą wydajność, po prostu pracując przy znacznie wyższych częstotliwościach. To doskonały przykład połączenia teorii elektromagnetycznej, inżynierii materiałowej i inteligentnej inżynierii. Na Guangdong Haoer Electronics Co., Ltd.i Foshan Pin'er Electronics Co., Ltd. koncentrujemy się na precyzyjnej produkcji, aby spełnić najwyższe standardy. W miarę postępu technologicznego transformatory te będą odgrywać jeszcze większą rolę w zielonej energii i inteligentnym życiu.
