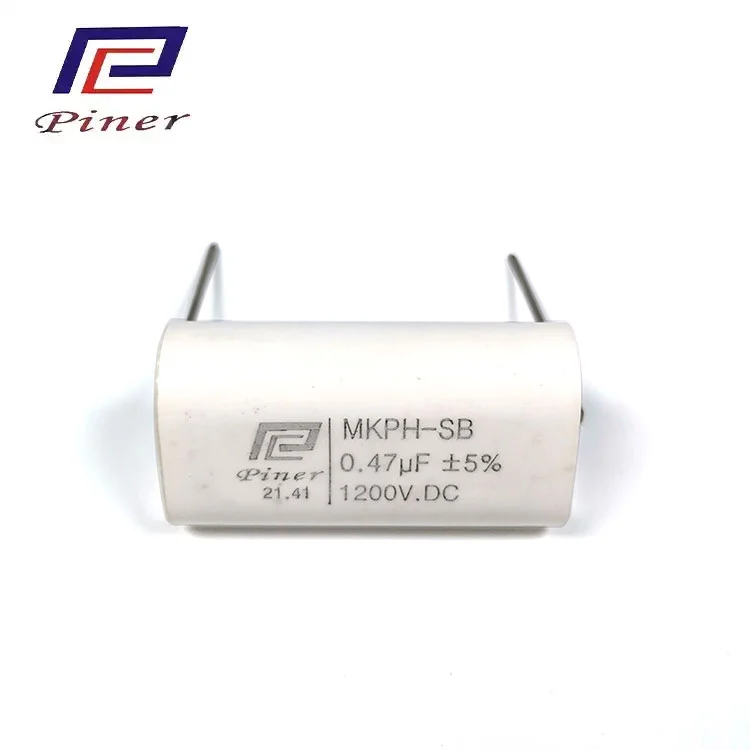

A Kondensator modułu przełączającego systemuodgrywa ważną rolę w przetwarzaniu energii poprzez zarządzanie energią elektryczną w obwodach przełączających, zmniejszanie wahań napięcia i wspieranie stabilnej pracy przy zmieniających się obciążeniach. Ponieważ zasilacze impulsowe stają się coraz ważniejsze w falownikach fotowoltaicznych, systemach magazynowania energii, sprzęcie do ładowania pojazdów elektrycznych i przemysłowych systemach sterowania, dobór kondensatorów stał się kluczowym czynnikiem wpływającym na efektywność energetyczną i projektowanie obwodów.
Zasilacze impulsowe regulują moc wyjściową poprzez szybkie włączanie i wyłączanie urządzeń półprzewodnikowych. Proces ten umożliwia wydajną konwersję energii, ale wytwarza również tętnienia napięcia i prądu, którymi musi zarządzać otaczający obwód.
Kondensatory przechowują i uwalniają energię elektryczną podczas cykli przełączania, pomagając ustabilizować napięcie prądu stałego, filtrować niechciane elementy elektryczne i zmniejszać wahania na stopniu mocy. Ich działanie wpływa na napięcie tętniące, reakcję przejściową, zakłócenia elektromagnetyczne i warunki pracy innych komponentów elektronicznych.
Udział kondensatora zależy od jego położenia w obwodzie. Kondensatory wejściowe pomagają zarządzać wahaniami napięcia na stopniu mocy, podczas gdy kondensatory wyjściowe wygładzają przetworzone napięcie dostarczane do obciążenia. Kondensatory stosowane w obwodach rezonansowych lub tłumiących pełnią różne funkcje, w tym wspierają przejścia przełączające i kontrolują zachowanie obwodu.
Wybór kondensatora obejmuje coś więcej niż tylko pojemność nominalną i napięcie znamionowe. Równoważna rezystancja szeregowa (ESR), równoważna indukcyjność szeregowa (ESL), straty dielektryczne, zdolność do prądu tętniącego i temperatura pracy mogą mieć wpływ na wydajność.
ESR przyczynia się do strat rezystancyjnych, gdy prąd tętniący przepływa przez kondensator. W przypadku uproszczonego modelu rezystancyjnego powiązaną stratę mocy można wyrazić jako P = I² × ESR, gdzie I oznacza efektywny prąd tętnienia. Niższy ESR może zmniejszyć ten składnik strat, chociaż rzeczywista wydajność zależy również od częstotliwości, temperatury, konstrukcji i warunków obwodu.
ESL wpływa na impedancję wysokiej częstotliwości i zachowanie przejściowe, podczas gdy właściwości dielektryczne wpływają na rozpraszanie energii podczas powtarzających się cykli ładowania i rozładowywania. Temperatura i naprężenia elektryczne również wpływają na żywotność. Wybór odpowiednich charakterystyk dla częstotliwości roboczej i profilu prądu może zatem pomóc zrównoważyć wydajność konwersji, wydajność cieplną i długoterminową stabilność.
A Kondensator modułu przełączającego systemumogą pełnić różne funkcje w zależności od topologii mocy i położenia obwodu. W przetwornicach rezonansowych LLC kondensatory stanowią część sieci rezonansowej wraz z elementami indukcyjnymi. Ich właściwości elektryczne wpływają na częstotliwość rezonansową i warunki przepływu energii przez przetwornicę.
W przetwornicach pełnomostkowych z przesunięciem fazowym (PSFB) kondensatory mogą obsługiwać filtrowanie wejścia, wygładzanie sygnału wyjściowego lub inne funkcje obwodu. Wymagana pojemność, napięcie znamionowe, prąd tętniący i właściwości dielektryczne różnią się w zależności od zamierzonej roli.
W przypadku falowników fotowoltaicznych i magazynujących energię kondensatory obwodu pośredniego pomagają stabilizować pośrednią szynę DC pomiędzy stopniami konwersji. W urządzeniach do ładowania pojazdów elektrycznych i zasilaczach komunikacyjnych stacji bazowych kondensatory wspomagają filtrowanie i zarządzanie stanami przejściowymi przy zmiennych obciążeniach roboczych. Przemysłowe systemy sterowania wykorzystują również kondensatory do utrzymywania odpowiednich warunków elektrycznych w obwodach konwersji mocy i obwodach sterujących.
Wydajność elektryczna zależy od właściwości materiału, konstrukcji komponentów, spójności produkcji i procesów kontroli. Produkcja kondensatorów foliowych może obejmować nawijanie folii, metalizację powierzchni końcowej, hermetyzację, znakowanie i testowanie elektryczne. Każdy etap wpływa na właściwości fizyczne i elektryczne gotowego komponentu.
Guangdong Haoer Electronics Co., Ltd. i jej spółka siostrzana, Foshan Pin'er Electronics Co., Ltd., działają w powiązanych obszarach komponentów elektronicznych. Haoer koncentruje się na transformatorach, filtrach i cewkach indukcyjnych wysokiej częstotliwości, natomiast Pin'er specjalizuje się na kondensatorach foliowych i przemysłowych. Ich udokumentowany sprzęt produkcyjny obejmuje maszyny do metalizacji, sprzęt do mieszania i zalewania żywicy epoksydowej, systemy znakowania laserowego i testery kondensatorów.
Kontrola elektryczna może ocenić pojemność, napięcie wytrzymywane, izolację i charakterystykę strat. Kontrola materiałów przychodzących i kontrola produktów wychodzących również stanowią część udokumentowanego procesu kontroli jakości. Środki te są istotne dla utrzymania spójności produkcyjnej, szczególnie w przypadku komponentów używanych w wymagających zastosowaniach związanych z konwersją mocy.
Poprawa efektywności energetycznej wymaga skoordynowanego projektu całego obwodu konwersji. Inżynierowie zazwyczaj oceniają częstotliwość przełączania, profil obciążenia, prąd tętnienia, warunki termiczne, rozmieszczenie komponentów i charakterystykę elektryczną połączonych komponentów. Samo zwiększenie pojemności niekoniecznie poprawia wydajność, ponieważ rozmiar, straty, reakcję przejściową i stabilność obwodu należy rozpatrywać łącznie.
Dlatego też kondensator modułu przełączającego systemu należy oceniać pod kątem jego specyficznej funkcji elektrycznej, a nie jako izolowany element. W systemach wykorzystujących topologie LLC lub PSFB dobór kondensatorów i symulacja obwodu mogą pomóc w ocenie zachowania rezonansowego, naprężenia elektrycznego i oczekiwanych warunków pracy przed walidacją prototypu.
Ponieważ energoelektronika w dalszym ciągu służy energii odnawialnej, transporcie, telekomunikacji i automatyce przemysłowej, konstrukcja kondensatorów pozostaje ściśle powiązana z wydajnością konwersji energii. Zrozumienie interakcji między materiałami dielektrycznymi, parametrami elektrycznymi, topologią obwodu i warunkami pracy zapewnia praktyczną podstawę do oceny, w jaki sposóbKondensator modułu przełączającego systemuprzyczynia się do efektywności energetycznej.
