W dziedzinie technologii elektronicznej transformatory, jako podstawowe komponenty do konwersji energii elektrycznej i transmisji sygnału, ich charakterystyka działania bezpośrednio determinuje wydajność i niezawodność systemów obwodów. W oparciu o charakterystykę częstotliwości roboczej transformatory można podzielić na dwa główne typy: wysokoczęstotliwościowe i niskoczęstotliwościowe. Te dwa typy wykazują znaczne różnice w doborze materiałów, projektowaniu konstrukcji i zastosowaniach inżynieryjnych, które mają głęboki wpływ na optymalizację wydajności i integrację systemów nowoczesnych urządzeń elektronicznych.

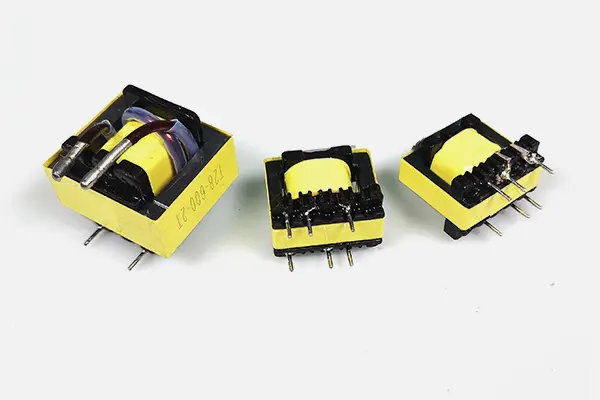

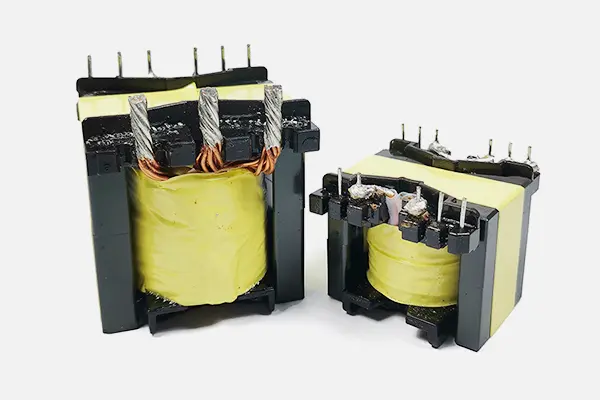

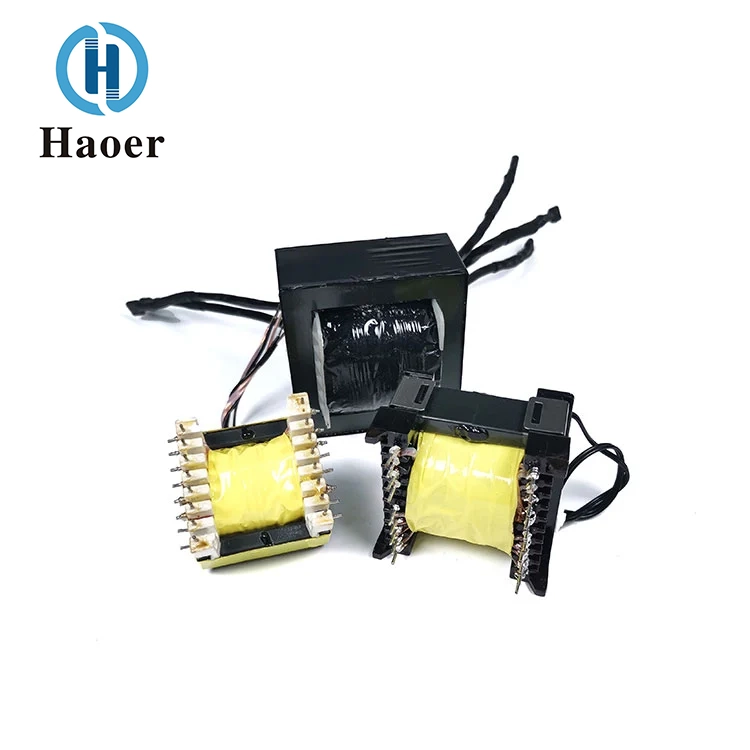

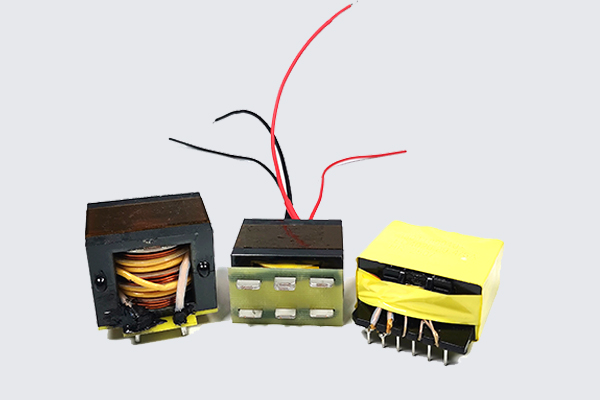

Pasmo częstotliwości roboczej transformatorów wysokiej częstotliwości zazwyczaj rozciąga się od kiloherców do megaherców, a dobór materiałów na ich rdzeń magnetyczny odbywa się zgodnie z zasadą minimalizacji strat wysokiej częstotliwości. Materiały ferrytowe, ze swoją unikalną strukturą kryształu spinelu, wykazują doskonałą przenikalność magnetyczną i niskie straty prądu wirowego w warunkach wysokiej częstotliwości, co czyni je preferowanym materiałem na transformatory wysokiej częstotliwości. Dodatkowo zoptymalizowane rdzenie magnetyczne ze stopów amorficznych, przerywając uporządkowany układ atomów dalekiego zasięgu, zmniejszają utratę histerezy do mniej niż jednej dziesiątej strat w przypadku tradycyjnych materiałów i są szczególnie odpowiednie do zastosowań o ultrawysokiej częstotliwości na poziomie GHz. Połączenie miękkich właściwości magnetycznych i możliwości reagowania na wysokie częstotliwości tych materiałów umożliwia transformatorom wysokiej częstotliwości osiągnięcie przełomowych zastosowań w zasilaczach impulsowych, obwodach częstotliwości radiowych i innych dziedzinach.
Transformatory niskiej częstotliwości mieszczą się w zakresie częstotliwości sieciowej (50/60 Hz), a materiały ich rdzenia magnetycznego ewoluowały, wykorzystując technologię blachy ze stali krzemowej jako rdzenia. Arkusze stali krzemowej o ziarnie zorientowanym (110) utworzone w procesie walcowania na zimno mogą osiągnąć przenikalność magnetyczną bliską teoretycznej granicy w warunkach częstotliwości zasilania. Laminowana konstrukcja skutecznie blokuje ścieżkę prądów wirowych, utrzymując straty w rdzeniu na przemysłowym poziomie 0,5-2,0 W/kg. Choć w zakresie wysokich częstotliwości strata rośnie wykładniczo, to w dalszym ciągu utrzymuje niezastąpioną pozycję w obszarze transformatorów dużej mocy, gdzie moc pojedynczego bloku osiąga poziom MVA.
Przewaga objętościowa transformatorów wysokiej częstotliwości wynika z efektu częstotliwościowego prawa indukcji elektromagnetycznej Faradaya. Wraz ze wzrostem częstotliwości roboczej pole przekroju poprzecznego rdzenia magnetycznego wymagane do utrzymania tej samej gęstości strumienia magnetycznego zmniejsza się odwrotnie proporcjonalnie do liczby zwojów cewki. Dane eksperymentalne pokazują, że gdy częstotliwość zostanie zwiększona z 50 Hz do 100 kHz, głośność transformatora można zmniejszyć do 1/200 oryginału. Cecha ta jest szczególnie istotna w urządzeniach przenośnych, takich jak transformatory wysokiej częstotliwości w ładowarkach do telefonów komórkowych, których objętość stanowi zaledwie 5% objętości transformatorów niskiej częstotliwości o tej samej mocy. Pod względem wydajności transformatory wysokiej częstotliwości mogą osiągnąć sprawność konwersji ponad 90% w typowych warunkach obciążenia, optymalizując stosunek strat w rdzeniu magnetycznym i strat w miedzi. W porównaniu do tradycyjnych transformatorów niskiej częstotliwości sprawność ta jest lepsza o 10-15 punktów procentowych.
Charakterystyki objętościowe transformatorów niskiej częstotliwości są ściśle powiązane ze scenariuszami ich zastosowania. W obszarze przesyłu energii duże transformatory olejowe o mocy jednofazowej do 800 MVA mają średnicę rdzenia ponad 3 metry. Taka skala wolumenowa jest podstawą utrzymania stabilnej pracy sieci elektroenergetycznej. Jeśli chodzi o efektywność, chociaż sprawność przy pełnym obciążeniu może osiągnąć ponad 98%, w warunkach częściowego obciążenia udział strat bez obciążenia znacznie wzrasta, co daje kompleksową sprawność wynoszącą zaledwie 85%, co podkreśla wyzwanie, jakim jest projektowanie możliwości dostosowania obciążenia.
Obszar zastosowań transformatorów wysokiej częstotliwości charakteryzuje się zróżnicowaną charakterystyką: w dziedzinie zasilaczy impulsowych ich funkcja wysokiej częstotliwości znacznie zmniejsza objętość i wagę zasilacza, sprzyjając rozwojowi adapterów do komputerów przenośnych w kierunku lekkości i smukłości; w komunikacyjnych stacjach bazowych transformatory impulsowe umożliwiają szybką izolacyjną transmisję sygnałów cyfrowych; w dziedzinie ogrzewania elektromagnetycznego wydajność mocy nagrzewania indukcyjnego o wysokiej częstotliwości przekracza 95%, rewolucjonizując tradycyjny tryb ogrzewania oporowego. Na szczególną uwagę zasługuje obszar stacji ładowania pojazdów elektrycznych, gdzie wspólne zastosowanie transformatorów wysokiej częstotliwości i komponentów z węglika krzemu umożliwia gęstość mocy modułu ładującego przekraczającą 50 W/in3.
Transformatory niskiej częstotliwości stanowią solidny fundament infrastruktury energetycznej: W inteligentnej sieci transformatory dystrybucyjne, jako kluczowy węzeł na „ostatnich dziesięciu kilometrach”, pełnią podwójną funkcję transformacji napięcia i kontroli jakości energii; w transporcie kolejowym transformatory trakcyjne 25 kV/1500 V, dzięki specjalnej konstrukcji, spełniają wymagania stabilności termicznej przy dużych obciążeniach prądowych; w nowym systemie przyłączenia do sieci energetycznej transformatory niskiej częstotliwości pozwalają na elastyczne połączenie falowników fotowoltaicznych z siecią, a ich zdolność przeciwnasyceniowa zapewnia stabilną pracę w warunkach słabej sieci.

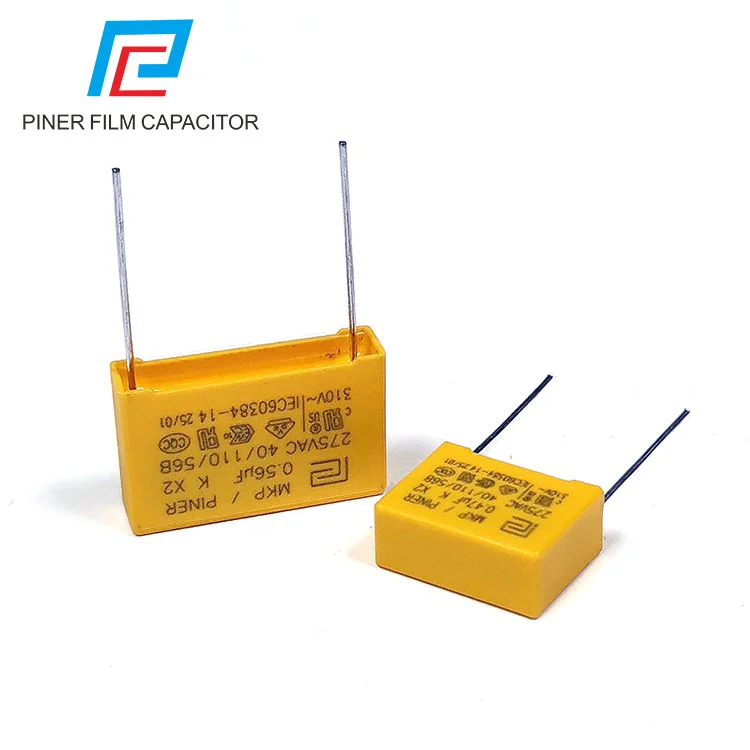

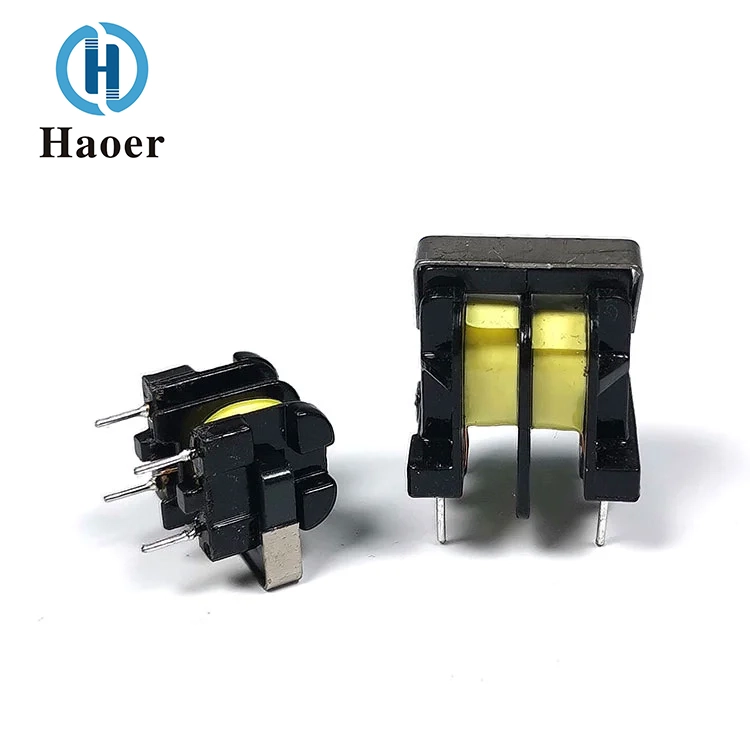

Problemy z kompatybilnością elektromagnetyczną powodowane przez transformatory wysokiej częstotliwości mają dwojaki charakter: ich pasmo częstotliwości roboczej (poniżej 30 MHz) pokrywa się z wrażliwym pasmem częstotliwości urządzeń elektronicznych, co powoduje znaczne ryzyko zakłóceń radiacyjnych. Dzięki trójwymiarowej symulacji elektromagnetycznej w celu optymalizacji struktury rdzenia magnetycznego pojemność rozproszoną można zmniejszyć o 60%; wykorzystując technologię nanokrystalicznej magnetycznej warstwy ekranującej, gęstość strumienia wycieku można kontrolować poniżej 0,5 mT. Po stronie odbiorczej sieć filtrująca EMI złożona z cewek indukcyjnych typu wspólnego i kondensatorów X może osiągnąć efekt tłumienia zakłóceń o wartości ponad 30 dB w przypadku zakłóceń przewodzonych.
Problemy z kompatybilnością elektromagnetyczną transformatorów niskiej częstotliwości objawiają się głównie zakłóceniami przewodzonymi: Pole magnetyczne o częstotliwości sieciowej (50/60 Hz) może wpływać na precyzyjne instrumenty poprzez sprzężenie magnetyczne. Użycie osłony ze stopu polomitu może zredukować pole magnetyczne do poziomu pola magnetycznego Ziemi. W zastosowaniach w sprzęcie medycznym, dzięki zbalansowanej konstrukcji z podwójnym uzwojeniem, indukcyjność rozproszenia transformatora może być mniejsza niż 1 μH, skutecznie tłumiąc zakłócenia w trybie wspólnym o częstotliwości sieciowej. Warto zauważyć, że nieliniowe obciążenia w inteligentnej sieci prowadzą do wzrostu strat harmonicznych transformatorów niskiej częstotliwości, co powoduje rozwój materiałów rdzeni magnetycznych w kierunku stopów nanokrystalicznych.
Ewolucja technologiczna i trendy w integracji systemów
Transformatory wysokiej częstotliwości ewoluują w kierunku większej gęstości mocy i szerszych zakresów temperatur roboczych. Integracja urządzeń z azotku galu z technologią transformatorów planarnych umożliwiła gęstość mocy przełączających modułów mocy przekraczającą 100 W/cm3. W dziedzinie pojazdów elektrycznych system ładowania platform 800 V wymaga, aby transformatory miały wytrzymałość izolacji ponad 10 kV, co stanowi przełom w technologii izolacji kompozytowej kondensatorów membranowych.
W dziedzinie transformatorów niskiej częstotliwości nacisk położony jest na wymagania inteligentnych sieci. Instalując optyczne czujniki prądu i inteligentne jednostki kontroli temperatury, można monitorować stan transformatora w czasie rzeczywistym. W scenariuszu integracji nowej energetyki przyjęto konstrukcję transformatora dzielonego z wieloma uzwojeniami, która może jednocześnie spełniać wymagania integracji wielu źródeł w instalacjach fotowoltaicznych, magazynach energii i stosach ładowania, zwiększając elastyczność sieci dystrybucyjnej.
To zróżnicowane podejście technologiczne zasadniczo odzwierciedla nieunikniony trend w technologii energoelektroniki zmierzający w kierunku wyższych częstotliwości i większej inteligencji. Transformatory wysokiej częstotliwości i transformatory niskiej częstotliwości nie są po prostu zamiennikami, ale raczej rozwiązaniami uzupełniającymi, powstającymi w różnych skalach czasowych i przestrzennych. W przyszłości, wraz z powszechnym przyjęciem urządzeń o szerokiej przerwie energetycznej i integracją algorytmów sztucznej inteligencji, technologia transformatorowa umożliwi powstanie bardziej innowacyjnych zastosowań na styku konwersji energii elektromagnetycznej i przetwarzania informacji.
