Dławiki różnicowe z rdzeniem toroidalnym firmy Sendust — wysoki prąd, niski poziom hałasu, doskonałe odchylenie prądu stałego

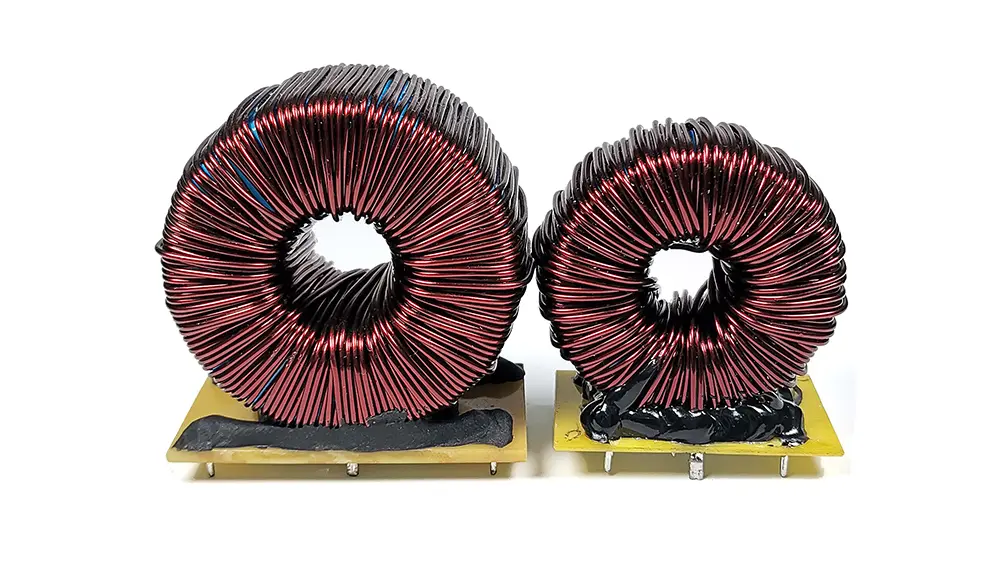

Cewki z rdzeniem toroidalnym firmy Senduststanowią wysokowydajne rozwiązanie dla projektantów zasilaczy poszukujących skutecznego tłumienia szumów w trybie różnicowym w warunkach wysokiego prądu tętniącego. Zaprojektowane tak, aby zapewnić optymalną równowagę wydajności elektrycznej, stabilności termicznej i magnetycznej oraz opłacalności, te dławiki różnicowe są szeroko stosowane w filtrowaniu linii AC, stopniach wyjściowych przetwornic DC-DC, filtrach liniowych zakłóceń elektromagnetycznych (EMI) i obwodach korekcji współczynnika mocy (PFC).

Dane techniczne

Zakres częstotliwości roboczej: 8 kHz – 1 MHz

Zakres prądu znamionowego: 0,05 A – 2000 A

Zakres temperatury roboczej: -40°C do +125°C

Zakres temperatur przechowywania: -25°C do +85°C

Zakres wilgotności przechowywania: 30% – 95% RH

Zakres średnicy zewnętrznej: 6 mm – 60 mm

Materiał rdzenia i kluczowe zalety techniczne

● Rdzeń ze stopu Sendust (Fe–Si–Al): Charakteryzuje się niskimi stratami w rdzeniu, wysoką gęstością strumienia nasycenia (~1,35 T) i doskonałą obsługą polaryzacji prądu stałego – umożliwiając stabilną indukcyjność przy znacznej superpozycji prądu stałego.

● Geometria toroidalna: Zapewnia całkowicie zamkniętą ścieżkę magnetyczną, minimalizując rozproszone pola magnetyczne i znacznie redukując promieniowanie EMI i sprzężenie.

● Cicha praca: Brak zauważalnego hałasu w całej częstotliwości roboczej i zakresie obciążenia, co pozwala na zastosowanie w zastosowaniach wrażliwych na hałas.

● Wyjątkowa stabilność polaryzacji DC: Utrzymuje > 90% znamionowej indukcyjności przy znamionowym prądzie nasycenia, zapewniając przewidywalne zachowanie filtra w warunkach obciążenia dynamicznego.

● Szeroka skalowalność prądu: obejmuje zastosowania od kondycjonowania sygnału o małej mocy (50 mA) po wysokoprądowe przemysłowe systemy PFC i zintegrowane z szynami zbiorczymi (2000 A).

Typowe zastosowania

● Cewki indukcyjne prądu przemiennego: stosowane w aktywnych i pasywnych stopniach PFC oraz w sieciach ograniczających harmoniczne.

● Cewki filtrów wyjściowych: Zintegrowane z topologiami buck, boost i flyback w celu wygładzania przełączanych wyjść prądu stałego.

● Filtry liniowe EMI: Stosowane jako dławiki trybu różnicowego w tłumieniu przewodzonych zakłóceń elektromagnetycznych zgodnie z normami CISPR 22/32 i EN 55032.

● Dławiki PFC: Specjalnie zoptymalizowane dla konwerterów PFC wzmacniających w trybie ciągłego przewodzenia (CCM) i w trybie przejściowym (TM).
