Wraz z szybkim rozwojem technologii energoelektroniki, nowych technologii energetycznych i technologii komunikacyjnych, scenariusze zastosowań transformatorów wysokiej częstotliwości stale się rozszerzają. Rozszerzyli swoją działalność z tradycyjnego obszaru zasilaczy impulsowych na wiele zaawansowanych dziedzin, takich jak centra danych AI, nowa energia, komunikacja 5G i elektronika montowana w pojazdach. Ich podstawowe zalety, takie jak miniaturyzacja, wysoka wydajność i szybka reakcja, uczyniły je niezbędnymi podstawowymi komponentami w różnych wydajnych systemach konwersji energii. Jednocześnie rozsądny wybór i właściwe użytkowanie są również kluczowe dla pełnego wykorzystania ich wydajności i wydłużenia ich żywotności.

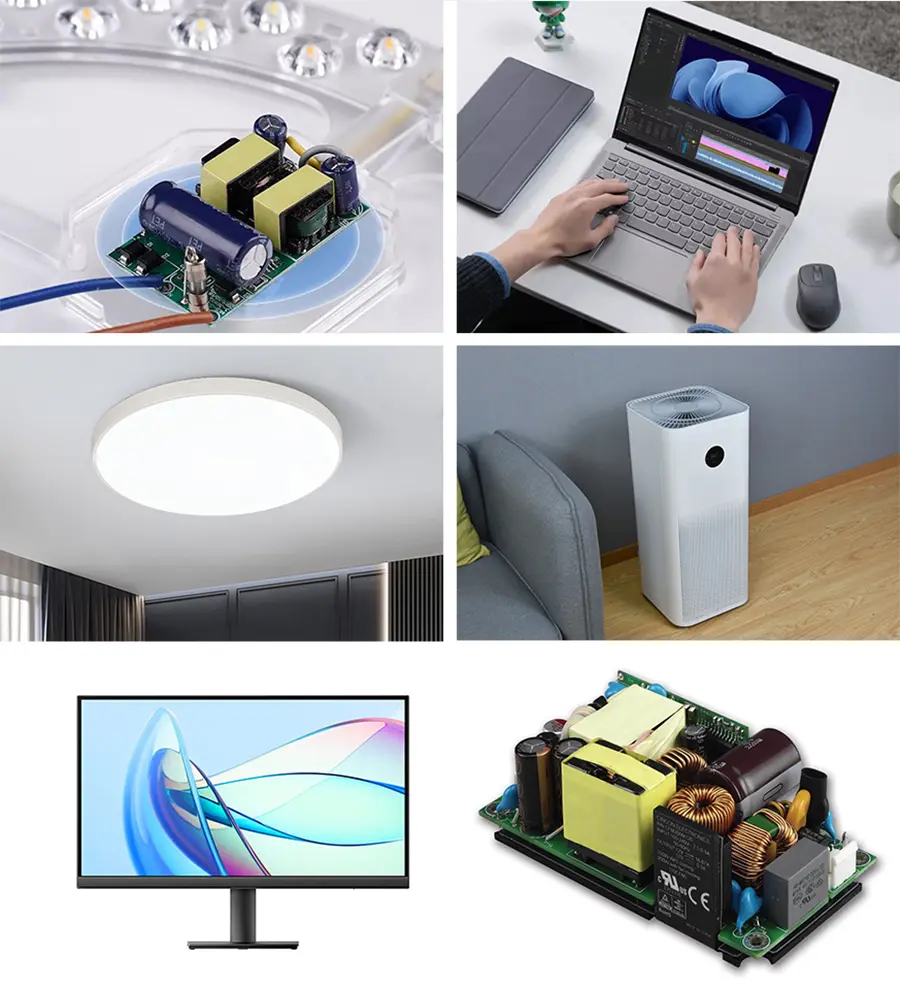

W dziedzinie zasilaczy impulsowych transformatory wysokiej częstotliwości są podstawowymi komponentami i są szeroko stosowane w urządzeniach takich jak ładowarki do komputerów/telefonów komórkowych, zasilacze do serwerów i zasilacze do diod LED. Dzięki pracy z wysoką częstotliwością można znacznie zmniejszyć objętość i wagę transformatorów, zwiększyć gęstość mocy oraz zmniejszyć straty miedzi i żelaza. Sprawność zazwyczaj sięga ponad 90%, doskonale spełniając wymagania przenośnych urządzeń elektronicznych i zminiaturyzowanych zasilaczy. Przykładowo miniaturyzację ładowarek do telefonów komórkowych przypisuje się głównie zastosowaniu transformatorów wysokiej częstotliwości, które zwiększają częstotliwość roboczą do poziomu kilkudziesięciu kHz, a nawet MHz, znacznie zmniejszając wymiary ładowarki i czyniąc ją bardziej przenośną.

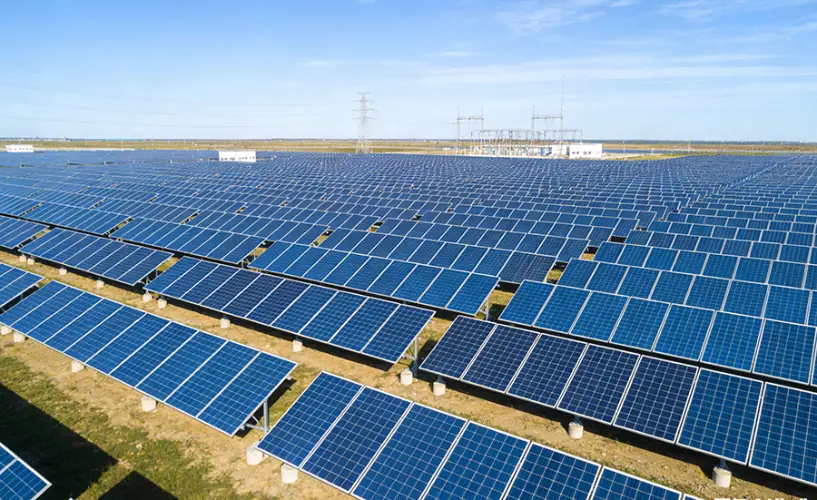

Ważnymi scenariuszami zastosowań transformatorów wysokiej częstotliwości są obszary nowej energetyki i energoelektroniki, w tym głównie falowników fotowoltaicznych i stacji ładowania pojazdów elektrycznych. W falownikach fotowoltaicznych transformatory wysokiej częstotliwości służą do izolacji galwanicznej i zwiększenia napięcia, przekształcając energię elektryczną prądu stałego z paneli słonecznych w energię elektryczną prądu przemiennego, którą można podłączyć do sieci. Ich zalety w postaci miniaturyzacji i lekkości są odpowiednie dla wymagań instalacyjnych rozproszonych elektrowni fotowoltaicznych. W stacjach ładowania pojazdów elektrycznych w module konwersji DC-DC stosowane są transformatory wysokiej częstotliwości, aby uzyskać izolację wysokiego napięcia (np. 400–800 V), spełniając rygorystyczne wymagania środowiska zamontowanego w pojeździe dotyczące objętości, masy i wydajności oraz pomagając poprawić efektywność ładowania pojazdów elektrycznych.
W dziedzinie sprzętu komunikacyjnego i elektronicznego transformatory wysokiej częstotliwości znajdują zastosowanie głównie w obwodach RF i modułach DC-DC, np. do dopasowywania impedancji i izolacji sygnału dla wzmacniaczy stacji bazowych, a także zasilania sprzętu 5G i modułów optycznych. Dzięki zdolności do skutecznego tłumienia szumu wspólnego i zapewniania integralności sygnału, transformatory wysokiej częstotliwości mogą spełnić wymagania rozwojowe komunikacji 5G w zakresie wysokich częstotliwości i miniaturyzacji, zapewniając gwarancję stabilnej pracy sprzętu komunikacyjnego. Co więcej, w centrach danych AI transformatory wysokiej częstotliwości, jako podstawowy element transformatorów półprzewodnikowych, wspierają ewolucję architektur zasilaczy o dużej gęstości mocy, znacznie skracając łącze zasilające i poprawiając wydajność zasilania, zapewniając niezawodne wsparcie energetyczne dla stabilnej pracy sprzętu AI.
Aby uniknąć usterek i przedłużyć żywotność, podczas użytkowania należy zwrócić uwagę na następujące punkty:
1. Ściśle kontroluj parametry pracy. Nie przekraczaj znamionowego napięcia i prądu do użycia. Unikaj nasycenia rdzenia magnetycznego i nagłego wzrostu prądu, co może spowodować przegrzanie i wypalenie;
2. Upewnij się, że częstotliwość robocza mieści się w zaprojektowanym zakresie. Zmniejszenie częstotliwości może prowadzić do nasycenia rdzenia magnetycznego, natomiast wzrost częstotliwości spowoduje nasilenie strat żelaza i strat wysokich częstotliwości w uzwojeniach;
3. Prowadzić monitorowanie temperatury, aby upewnić się, że temperatura robocza jest niższa od wartości granicznej systemu izolacyjnego, unikając starzenia się materiałów izolacyjnych;
4. Zapobiegaj stronniczości prądu stałego. W obwodach z pełnym mostkiem i półmostkiem, poprzez projektowanie obwodów lub strategie sterowania, należy unikać nasycenia rdzenia magnetycznego spowodowanego asymetrycznym napięciem napędowym;
5. Zwróć uwagę na ochronę środowiska. Unikać wilgoci, przewodzącego pyłu i żrących substancji chemicznych. Przed użyciem po długotrwałym przechowywaniu można przeprowadzić starzenie w niskiej temperaturze lub stopniowo obciążać napięciem, aby ustabilizować wydajność.
Ponadto instalacja i obróbka transformatorów wysokiej częstotliwości również wymagają szczególnej uwagi: podczas instalacji muszą być mocno zamocowane, aby zapobiec zużyciu cewek lub pęknięciu kołków w wyniku wibracji; podczas nawijania należy zapewnić odstęp izolacyjny, aby spełnić przepisy bezpieczeństwa; impregnacja próżniowa może zwiększyć wytrzymałość mechaniczną, poprawić odprowadzanie ciepła i odporność na wilgoć; podczas lutowania pinów należy unikać przegrzania, aby zapobiec przedostaniu się lutu do cewek lub spaleniu warstwy izolacyjnej. W procesie testowania i weryfikacji należy skupić się na wykrywaniu indukcyjności, indukcyjności rozproszenia, współczynnika zwojów, napięcia wytrzymywanego izolacji itp.
