Transformator wysokiej częstotliwości, jako „serce” zasilacza impulsowego, spełnia trzy kluczowe zadania: przesyłanie energii, przetwarzanie napięcia i izolację galwaniczną. Jego wydajność bezpośrednio wpływa na wydajność, rozmiar i poziom EMI zasilacza. W tym artykule, w oparciu o scenariusze zastosowań, przeanalizujemy podstawowe techniki selekcji.
Podstawowa rola transformatorów wysokiej częstotliwości w zasilaczach impulsowych
Węzeł przesyłu energii: poprzez połączenie rdzenia magnetycznego i uzwojenia, energia impulsu prądu stałego jest efektywnie przekazywana do uzwojenia wtórnego. W porównaniu z transformatorem częstotliwości zasilania, konstrukcja o wysokiej częstotliwości może zmniejszyć głośność nawet o 70%
Bariera izolacji elektrycznej: Warstwa izolacji pomiędzy uzwojeniem pierwotnym i wtórnym została zaprojektowana tak, aby spełniać standardy bezpieczeństwa i blokować zakłócenia w trybie wspólnym. Typowe wymagania dotyczące napięcia izolacji wynoszą zazwyczaj 1,5 kV–4 kV.
Kontroler konwersji napięcia: umożliwia precyzyjną redukcję/wzmocnienie napięcia poprzez regulację współczynnika zwojów. Na przykład w topologii typu flyback błąd przełożenia przekraczający 5% może powodować wahania napięcia wyjściowego.
Analiza scenariusza typowego zastosowania

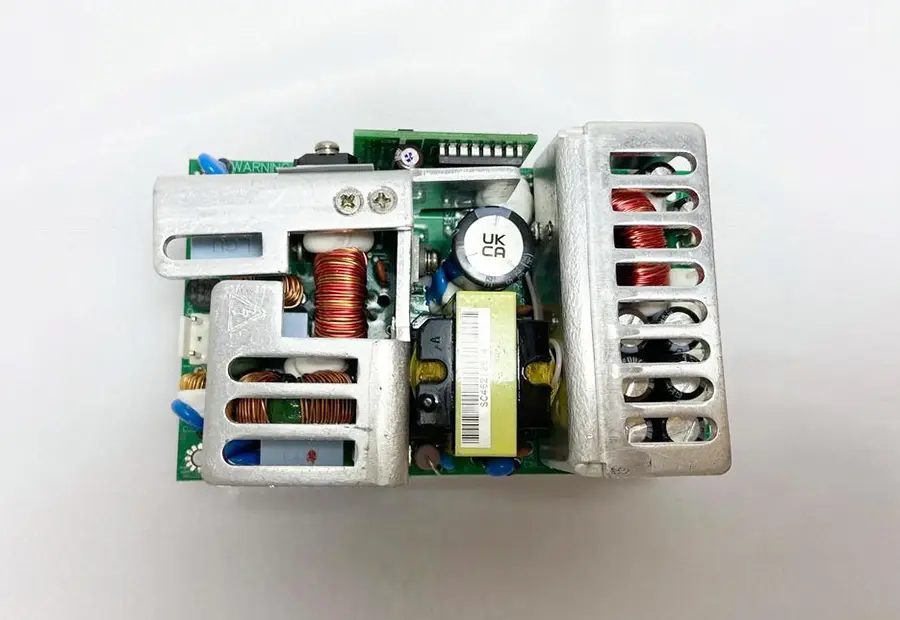

Przypadek 1: Zasilacz AC/DC
Topologia: Najczęściej wykorzystuje konstrukcję typu flyback
Wymagania dotyczące transformatora:
Typ rdzenia: Ferryt o niskiej stracie
Struktura uzwojenia: uzwojenie z potrójnie izolowanym drutem
Kluczowe parametry: Indukcyjność rozproszenia < 5% Indukcyjność wzbudzenia
Przypadek 2: Zasilacz LED
Podstawowe wyzwanie: wysoka gęstość mocy i równowaga rozpraszania ciepła
Rozwiązanie optymalizacyjne:
Aby zmniejszyć wysokość, użyj transformatorów planarnych
Stosuj uzwojenia segmentowe, aby zminimalizować efekt naskórkowania
Połącz z mostkiem prostowniczym, aby zwiększyć wydajność konwersji
Trzy złote zasady doboru komponentów
Dobór materiałów na rdzenie magnetyczne
Tlenek żelaza: Odpowiedni dla scenariuszy poniżej 100 kHz
Metalowy rdzeń magnetyczny z proszku: Nadaje się do zastosowań o wysokiej częstotliwości i wysokim natężeniu prądu
Nanokrystaliczny: rozwiązanie o ekstremalnie wysokiej częstotliwości i niskich stratach
Kluczowe dopasowanie parametrów
Gęstość strumienia nasycenia: Należy zachować margines 20%.
Stopień wykorzystania okna: Zaleca się kontrolę w zakresie 40% -60%
Limit wzrostu temperatury: Wzrost temperatury przy pełnym obciążeniu powinien wynosić ≤ 40 ℃
Wskazówka dotycząca unikania zagłębień selekcyjnych: Ignorowanie strat prądu wirowego może spowodować lokalne przegrzanie rdzenia magnetycznego, co prowadzi do awarii nasycenia magnetycznego.
Wspólne parowanie komponentów
Filtrowanie wejścia: Kondensatory X/Y tłumiące zakłócenia w trybie wspólnym
Prostowanie wyjścia: Diody szybkiego odzyskiwania w celu zmniejszenia strat przełączania
Obwód buforowy: sieć absorpcyjna RC chroniąca tranzystor przełączający
