W jaki sposób duża cewka indukcyjna zespołu zasilacza impulsowego poprawia wydajność i stabilność w zastosowaniach wymagających dużej mocy

W układach elektronicznych dużej mocy, npLarge Cewka zespołu zasilacza impulsowegoodgrywa decydującą rolę w wydajności, stabilności i długoterminowej niezawodności. Od automatyki przemysłowej i systemów energii odnawialnej po telekomunikację i pojazdy elektryczne, duże cewki indukcyjne zapewniają płynną konwersję energii i minimalizują tętnienia i zakłócenia elektromagnetyczne.

W tym szczegółowym przewodniku omówiono działanie dużych cewek indukcyjnych zasilaczy impulsowych, ich charakterystykę strukturalną, kryteria wyboru, materiały, parametry wydajności i zastosowania przemysłowe. Omówimy również, dlaczego warto wybrać profesjonalnego producentaHaoerzapewnia optymalną wydajność i trwałość.

Spis treści

1. 1. Co to jest duża cewka indukcyjna zespołu zasilacza impulsowego?
2. 2. Dlaczego duże cewki są niezbędne w systemach SMPS dużej mocy?
3. 3. Struktura podstawowa i zasada działania
4. 4. Kluczowe parametry techniczne do rozważenia
5. 5. Dobór materiałów i typy rdzeni magnetycznych
6. 6. Przemysłowe zastosowania zespołów cewek dużej mocy
7. 7. Tabela porównawcza wydajności
8. 8. Jak wybrać odpowiedniego producenta?
9. 9. Często zadawane pytania – Cewki indukcyjne dużego zasilacza impulsowego

1. Co to jest duża cewka indukcyjna zespołu zasilacza impulsowego?

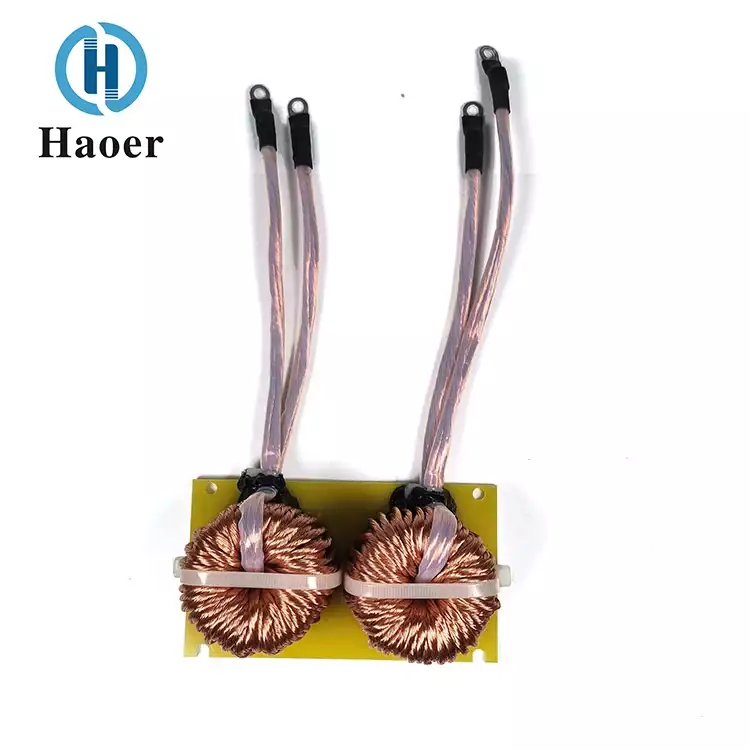

A Duża cewka zespołu zasilacza impulsowegoto wysokoprądowy element magnetyczny przeznaczony do zasilaczy impulsowych (SMPS). Przechowuje energię w polu magnetycznym, gdy przepływa przez nią prąd, i uwalnia ją, gdy jest to wymagane, stabilizując napięcie i wygładzając tętnienie prądu.

W przeciwieństwie do małych cewek do montażu powierzchniowego, duże cewki montażowe są budowane z myślą o:

• Wysoka zdolność przenoszenia prądu
• Niska rezystancja DC (DCR)
• Doskonałe odprowadzanie ciepła
• Wytrzymałość mechaniczna klasy przemysłowej

2. Dlaczego duże cewki są niezbędne w systemach SMPS dużej mocy?

W systemach dużej mocy częstotliwości przełączania mogą sięgać dziesiątek lub setek kiloherców. Bez odpowiedniego filtrowania indukcyjnego w systemach wystąpiłyby:

• Wysokie napięcie tętnienia
• Niestabilne wyjście
• Zakłócenia elektromagnetyczne (EMI)
• Zmniejszona wydajność

Duże cewki montażowe zapewniają:

1. Magazynowanie energii:Utrzymuje stabilny przepływ prądu.
2. Tłumienie tętnień:Wygładza przebiegi przełączania.
3. Poprawa wydajności:Zmniejsza straty mocy.
4. Stabilność termiczna:Wytrzymuje duże obciążenia bez nasycenia.

Dzięki temu są niezastąpione w przemysłowych modułach mocy i układach przetwornic o dużym obciążeniu.

3. Struktura podstawowa i zasada działania

3.1 Podstawowa struktura

Cewka indukcyjna dużego zasilacza impulsowego zazwyczaj składa się z:

• Rdzeń magnetyczny (ferryt, proszek żelaza, nanokrystaliczny)
• Uzwojenie miedziane (drut płaski lub drut okrągły)
• Warstwa izolacyjna
• Rama konstrukcyjna lub podstawa montażowa

3.2 Zasada działania

Kiedy prąd przepływa przez cewkę:

Energia zmagazynowana:E = ½ L I²

Gdzie:

• L = Indukcyjność (H)
• Ja = prąd (A)

Podczas przejść przełączania cewka uwalnia zmagazynowaną energię, aby utrzymać stabilne napięcie wyjściowe.

4. Kluczowe parametry techniczne do rozważenia

Właściwy dobór parametrów zapewnia długoterminową niezawodność i optymalną wydajność systemu.

5. Dobór materiałów i typy rdzeni magnetycznych

Rdzeń ferrytowy 5.1

• Niskie straty rdzenia przy wysokiej częstotliwości
• Idealny do SMPS
• Ekonomiczne

5.2 Rdzeń z proszku żelaza

• Wysoka gęstość strumienia nasycenia
• Lepsza tolerancja polaryzacji DC
• Nadaje się do projektów wysokoprądowych

5.3 Rdzeń nanokrystaliczny

• Bardzo niskie straty rdzenia
• Wysoka wydajność
• Wysokiej klasy zastosowania przemysłowe

Wybór odpowiedniego materiału rdzenia ma bezpośredni wpływ na wydajność systemu i kompatybilność elektromagnetyczną.

6. Przemysłowe zastosowania zespołów cewek dużej mocy

Duże cewki indukcyjne do zasilaczy impulsowych są szeroko stosowane w:

• Moduły zasilania automatyki przemysłowej
• Systemy inwerterów fotowoltaicznych
• Telekomunikacyjne stacje bazowe
• Systemy ładowania pojazdów elektrycznych
• Zasilacze sprzętu medycznego
• Moduły zasilania serwerów i centrów danych

W każdej z tych branż stabilna kontrola prądu ma kluczowe znaczenie dla niezawodności działania.

7. Tabela porównawcza wydajności

8. Jak wybrać odpowiedniego producenta?

Wybór wiarygodnego dostawcy jest tak samo ważny, jak wybór odpowiednich specyfikacji. Profesjonalny producent npHaoerzapewnia:

• Indywidualne rozwiązania projektowe
• Ścisła kontrola jakości
• Techniki nawijania zoptymalizowane pod kątem wysokiego prądu
• Zaawansowany wybór materiału rdzenia
• Optymalizacja termiczna i EMI

Dzięki szerokiemu doświadczeniu w przełączaniu komponentów magnetycznych zasilaczy, Haoer gwarantuje, że każda duża cewka montażowa spełnia standardy klasy przemysłowej.

9. Często zadawane pytania – Cewki indukcyjne dużego zasilacza impulsowego

P1: Co powoduje nasycenie cewki indukcyjnej?

Nasycenie występuje, gdy rdzeń magnetyczny osiąga maksymalną gęstość strumienia. Przekroczenie prądu znamionowego zmniejsza indukcyjność i może spowodować przegrzanie.

Pytanie 2: Jak można poprawić wydajność?

Wybierając uzwojenia miedziane o niskim współczynniku DCR, wysokiej jakości materiały rdzenia i odpowiedni projekt zarządzania ciepłem.

P3: Czy dostępne są niestandardowe projekty?

Tak. Profesjonalni producenci, tacy jak Haoer, oferują w pełni dostosowaną indukcyjność, rozmiar i specyfikacje prądowe.

P4: Jaka jest żywotność dużej cewki montażowej?

Odpowiednio zaprojektowane i obsługiwane zgodnie ze specyfikacjami, cewki przemysłowe mogą działać niezawodnie przez ponad 10 lat.

Wniosek

A Duża cewka zespołu zasilacza impulsowegoto nie tylko element pasywny — to szkielet systemów przełączających dużej mocy. Od kontroli tętnienia i poprawy wydajności po stabilność termiczną i redukcję zakłóceń elektromagnetycznych, jego rola jest fundamentalna w nowoczesnej elektronice przemysłowej.

Wybór odpowiednich specyfikacji i współpraca z zaufanym producentem npHaoerzapewnia doskonałą wydajność, niezawodność i długoterminową wartość.

Jeśli szukasz wysokowydajnych, specjalnie zaprojektowanych cewek indukcyjnych do dużych zasilaczy impulsowych dostosowanych do Twojej aplikacji,skontaktuj się z namijuż dziś, aby uzyskać fachowe konsultacje i konkurencyjne rozwiązania.
