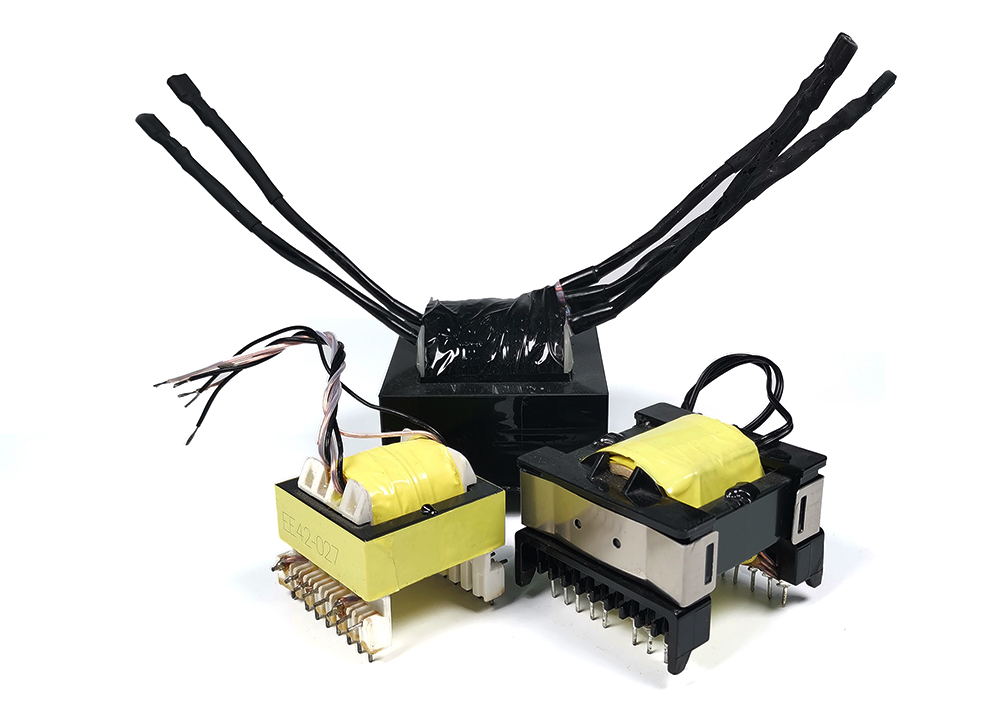

Transformatory wysokiej częstotliwościsą niezbędnymi elementami elektromagnetycznymi w układach energoelektroniki. Ich podstawowymi funkcjami są konwersja napięcia, izolacja galwaniczna i przenoszenie energii w obwodach przełączających wysokiej częstotliwości. W przeciwieństwie do tradycyjnych transformatorów częstotliwości liniowej, transformatory wysokiej częstotliwości zazwyczaj pracują w zakresie częstotliwości od kilkudziesięciu kiloherców (kHz) do kilku megaherców (MHz). Ta zasadnicza różnica prowadzi do znacznych różnic w materiałach rdzenia, konstrukcjach uzwojeń i podejściach projektowych. Wykwalifikowany producent źródeł – taki, który posiada własne możliwości badawczo-rozwojowe, produkcyjne i testowe – może zarządzać całym procesem, od wyboru materiału rdzenia do końcowej wysyłki, dostarczając krytyczne komponenty magnetyczne do dalszych zasilaczy, sprzętu komunikacyjnego i nowych systemów energetycznych.
1. Zasady działania i dobór materiałów

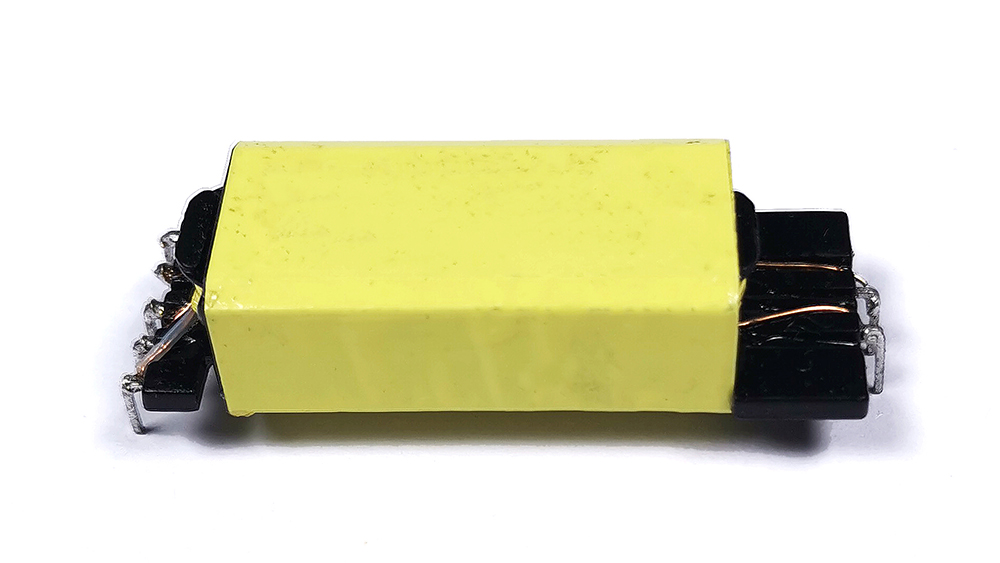

Transformatory wysokiej częstotliwości działają w oparciu o prawo indukcji elektromagnetycznej Faradaya. Kiedy przez uzwojenie pierwotne przepływa prąd przemienny o wysokiej częstotliwości, wytwarza on w rdzeniu przemienny strumień magnetyczny, który indukuje siłę elektromotoryczną w uzwojeniu wtórnym. Ponieważ częstotliwość jest wysoka, straty wirowe i straty histerezy w rdzeniu znacznie rosną. Dlatego materiał rdzenia musi zapewniać wysoką oporność elektryczną, niską koercję i umiarkowaną gęstość strumienia nasycenia. Typowe materiały rdzeniowe obejmują ferryt, stopy amorficzne, stopy nanokrystaliczne i rdzenie proszkowe. Wybór zależy od docelowej częstotliwości roboczej i poziomu mocy: ferryt mocy jest odpowiedni dla dziesiątek do setek kHz, natomiast rdzenie amorficzne i nanokrystaliczne są lepsze dla wyższych częstotliwości lub zastosowań o dużej mocy.
2. Kluczowe parametry projektowe
Projektowanie transformatora wysokiej częstotliwości uwzględnia kilka krytycznych parametrów: współczynnik zwojów, indukcyjność, indukcyjność rozproszenia, rozproszoną pojemność i zdolność rozpraszania ciepła. Indukcyjność rozproszenia wpływa bezpośrednio na skoki napięcia w urządzeniach przełączających i kompatybilność elektromagnetyczną (EMC), dlatego należy ją kontrolować poprzez układ uzwojeń, szczeliny powietrzne w rdzeniu i środki ekranowania. Rozproszona pojemność wpływa na charakterystykę obwodów rezonansowych wysokiej częstotliwości, szczególnie w topologiach takich jak przetworniki rezonansowe LLC, gdzie niezbędna jest precyzyjna kontrola. W produkcji masowej niezawodni producenci źródeł stosują zautomatyzowany sprzęt do nawijania, procesy impregnacji próżniowej i rygorystyczne testy starzenia, aby zapewnić spójność i niezawodność.
3. Obszary zastosowań i wymagania dotyczące dostosowywania
Transformatory wysokiej częstotliwości są szeroko stosowane w zasilaczach impulsowych, spawarkach inwertorowych, falownikach fotowoltaicznych, pokładowych ładowarkach akumulatorów, zasilaczach komunikacyjnych stacji bazowych i zasilaczach sprzętu medycznego. Różne zastosowania nakładają różne wymagania dotyczące wydajności elektrycznej, standardów bezpieczeństwa i możliwości dostosowania do środowiska. Na przykład urządzenia medyczne wymagają niskiego prądu upływowego i wysokiego poziomu izolacji, podczas gdy zasilacze samochodowe wymagają szerokiego zakresu temperatur i odporności na wibracje. Kompetentny producent źródła może dostosować typ rdzenia, liczbę zwojów, gatunek materiału izolacyjnego i zakończenie pinów zgodnie ze specyfikacjami klienta. Ta elastyczna zdolność produkcyjna jest kluczowym czynnikiem odróżniającym ją od zwykłych firm handlowych.
4. Kontrola jakości i typowe tryby awarii
Jakość transformatora wysokiej częstotliwości wpływa bezpośrednio na stabilność i żywotność całego systemu zasilania. Typowe przyczyny awarii obejmują nasycenie rdzenia powodujące utratę prądu, uszkodzenie izolacji prowadzące do zwarć oraz nadmierny wzrost temperatury z powodu dużej rezystancji termicznej. Przed wysyłką transformatory muszą zostać poddane testom hipot (wytrzymałości dielektrycznej), pomiarom indukcyjności, weryfikacji współczynnika zwojów i testom wzrostu temperatury. Zaawansowani producenci stosują również wykrywanie wyładowań niezupełnych i nieniszczącą kontrolę rentgenowską w celu wykrycia wewnętrznych defektów procesowych. Kompleksowy system jakości jest podstawą długotrwałej i niezawodnej pracy.
5. Punkty selekcji i wsparcie techniczne
Pierwszym krokiem przy wyborze transformatora jest określenie podstawowych parametrów: częstotliwości pracy (od której zależy materiał rdzenia i obliczenia strat), mocy (zależnej od przekroju rdzenia i powierzchni okna) oraz napięcia wytrzymywanego izolacji (podyktowane przepisami bezpieczeństwa). Ponadto kompromis między indukcyjnością rozproszenia a pojemnością rozproszoną często wymaga optymalizacji iteracyjnej. Zespół techniczny renomowanego producenta może zaoferować pomoc w projektowaniu opartą na symulacji, pomagając klientom szybko zweryfikować wykonalność na etapie prototypowania i skrócić cykle rozwoju.
6. Bariery branżowe i korzyści klastrów przemysłowych
Branża transformatorów wysokiej częstotliwości napotyka znaczące bariery techniczne. Obróbka materiału rdzenia, precyzja maszyny do nawijania, skład żywicy epoksydowej i profile utwardzania wpływają na ostateczną jakość. Wykwalifikowany producent zazwyczaj potrzebuje lat danych procesowych, aby osiągnąć wysoki współczynnik wydajności. W regionach o dojrzałej bazie przemysłowej i dobrze rozwiniętych łańcuchach dostaw utworzyły się klastry produkujące transformatory, ułatwiające wymianę techniczną, pozyskiwanie surowców i efektywność logistyki, dając klientom na dalszym etapie łańcucha dostaw większy wybór.
7. Ocena możliwości testowania i doradztwo w zakresie zakupów
Oprócz ceny i czasu dostawy kupujący powinni ocenić możliwości testowe producenta. Kluczowy sprzęt obejmuje mierniki LCR wysokiej częstotliwości, analizatory impedancji, platformy do testowania mocy i kamery termowizyjne. Narzędzia te pomagają identyfikować potencjalne problemy podczas prac badawczo-rozwojowych i zapobiegać wahaniom jakości w produkcji seryjnej. Renomowani producenci źródeł często publikują swoje standardy testowe w oficjalnych dokumentach w celach informacyjnych dla klientów. Ostatecznie ostatecznego wyboru należy dokonać w oparciu o konkretną topologię obwodu i ogólne wymagania systemowe.
8. Trendy technologiczne
Obecnie transformatory wysokiej częstotliwości zmierzają w kierunku miniaturyzacji, wyższych częstotliwości roboczych i większej integracji. Transformatory planarne, uzwojenia wbudowane w PCB i technologie integracji magnetycznej stają się gorącymi punktami badawczymi. Te nowe technologie wymagają większej precyzji produkcji, a także napędzają innowacje w zakresie materiałów rdzeniowych i izolacyjnych. Przyjmując takie nowatorskie produkty, producenci źródeł muszą ściśle współpracować z dostawcami materiałów na wyższym szczeblu łańcucha dostaw i inżynierami zajmującymi się energetyką na dalszym etapie łańcucha dostaw, wielokrotnie modyfikując projekty, aby sprostać coraz bardziej rygorystycznym potrzebom rynku.
Jako krytyczny element energoelektroniki, parametry techniczne i procesy produkcyjnetransformatory wysokiej częstotliwościbezpośrednio wpływają na ogólną wydajność systemu. Solidne zrozumienie zasad działania, charakterystyki i kryteriów wyboru pomaga inżynierom w podejmowaniu świadomych decyzji. Producenci źródeł oferujący możliwości pełnego łańcucha, poparci wieloletnim doświadczeniem i kompletną infrastrukturą pomocniczą, mogą dostarczać stabilne i niezawodne produkty do szerokiego zakresu zastosowań energetycznych. Ponieważ technologia stale ewoluuje, dotrzymywanie kroku postępowi w zakresie materiałów magnetycznych i innowacjom procesowym pozostaje podstawą długoterminowego sukcesu w tej dziedzinie.
