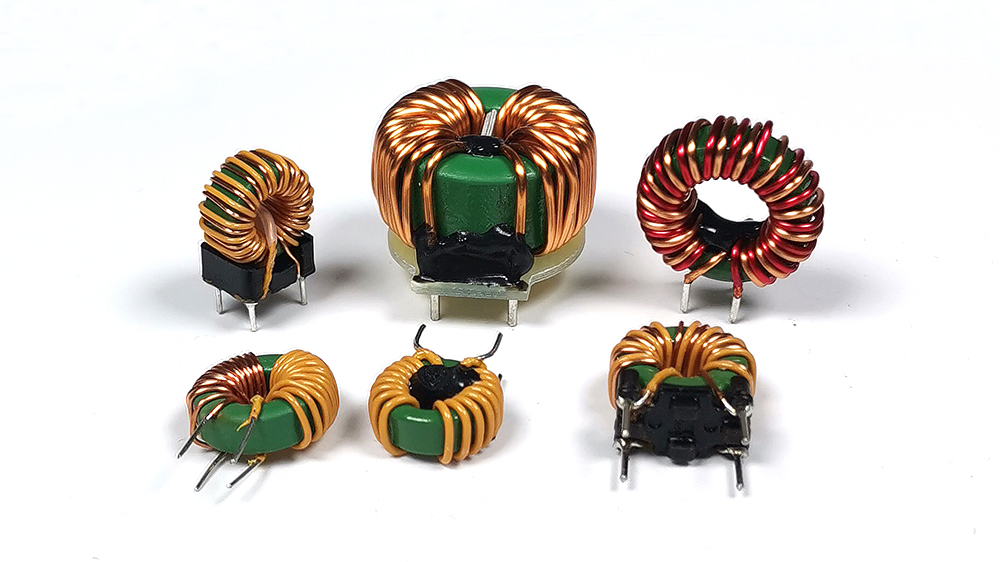

Cewki toroidalne dużej mocy: wybierz to, co pasuje, a nie to, co kosztuje więcej

We współczesnym przemyśle energoelektroniki – z tendencjami do wyższej gęstości mocy i miniaturyzacji – właściwy dobór komponentów magnetycznych bezpośrednio wpływa na wydajność i wzrost temperatury. Wielu kupujących błędnie uważa, że ​​wyższa cena oznacza lepszą wydajność. W tym artykule omówiono sposób wyborucewki toroidalne dużej mocyi znaleźć właściwą równowagę pomiędzy wydajnością i kosztami.

Krok 1: Zrozumienie rzeczywistych wymagań stojących za parametrami

Cewki toroidalne dużej mocysą stosowane w falownikach fotowoltaicznych, konwerterach magazynowania energii, zasilaczach SMPS dużej mocy i ładowarkach pojazdów elektrycznych. Muszą wytrzymać dziesiątki do setek amperów polaryzacji prądu stałego, zachowując jednocześnie stabilną charakterystykę przy wysokich częstotliwościach przełączania.

Często mylone są dwa parametry:

● Prąd nasycenia (Isat) – Wskazuje, jaka indukcyjność pozostaje pod skokami prądu. Gdy rdzeń się nasyci, indukcyjność gwałtownie spada, tracąc tłumienie tętnień i prawdopodobnie uruchamiając zabezpieczenie obwodu. Praktyka inżynierska zazwyczaj dopuszcza spadek indukcyjności o 20–30% przy prądzie szczytowym.
● Prąd wzrostu temperatury (Irms) – dotyczy wytwarzania ciepła. Głównymi źródłami ciepła są straty miedzi (I² × DCR) i straty w rdzeniu. Nadmierny wzrost temperatury skraca żywotność cewki indukcyjnej i wpływa na otaczające elementy.

Wskazówka: podaj rzeczywiste przebiegi prądu, a nie tylko moc znamionową, aby poprawić skuteczność wyboru pierwszego przejścia.

Krok 2: Wybierz odpowiedni materiał rdzenia

Materiał rdzenia określa granice wydajności. Typowe opcje dużej mocy:

● Sendust (Fe-Si-Al) – Idealny do magazynowania energii o dużej mocy. Rozproszona szczelina powietrzna zapewnia doskonałą zdolność polaryzacji prądu stałego. Prawie zerowa magnetostrykcja eliminuje słyszalny hałas. Dobry do zasilaczy serwerów i sprzętu przemysłowego.
● Ferryt — Niskie straty w zakresie wysokich częstotliwości i niższy koszt, ale charakteryzuje się dużym nasyceniem i słabym magazynowaniem energii. Wymaga to przerw w zastosowaniach wymagających dużej mocy, co zwiększa złożoność procesu i strumień wycieków.
● Proszek żelaza — Niższy koszt, odpowiedni do niekrytycznego filtrowania lub zastosowań o mniejszej przestrzeni i niskiej częstotliwości.

Nie każdy obwód potrzebuje drogiego Sendusta. Wybierz na podstawie rzeczywistych wymagań.

Krok 3: Zwróć uwagę na szczegóły uzwojenia i montażu

Cewki indukcyjne dużej mocy wykorzystują gruby drut magnetyczny lub drut Litz. Jednorodność uzwojenia wpływa na pojemność pasożytniczą i współczynnik Q.

Montaż mechaniczny też ma znaczenie. Niezamocowane toroidy mogą przetrzeć izolację pod wpływem wibracji, powodując zwarcia. Opcje ochronne obejmują płyty podstawy, rurki termokurczliwe lub zalanie żywicą epoksydową.

Wniosek

Wybieraniecewki toroidalne dużej mocypolega na precyzyjnym dopasowaniu parametrów technicznych. Dobry dostawca zapewnia nie tylko kwalifikowane produkty, ale także wsparcie już na etapie projektowania. Wybierz to, co pasuje do Twojej aplikacji — niekoniecznie to, co kosztuje najwięcej.
