Rola filtrów dławików trybu wspólnego

Czy podczas projektowania i produkcji nowoczesnych urządzeń elektronicznych spotkałeś się kiedyś z sytuacjami, w których sprzęt nagle zawiesza się podczas testowania, w transmisji danych występują częste błędy lub sprzęt audio emituje irytujący „brzęczący” dźwięk? Te pozornie trudne problemy są często związane z niewidzialnym zagrożeniem: zakłóceniami elektromagnetycznymi (EMI).

Aby zwalczać zakłócenia elektromagnetyczne, jeden element pełni rolę „strażnika” – filtr dławiący trybu wspólnego. Ten artykuł pomoże Ci zrozumieć funkcje tego kluczowego komponentu i podzieli się praktycznymi spostrzeżeniami.

Co to jest dławik trybu wspólnego?

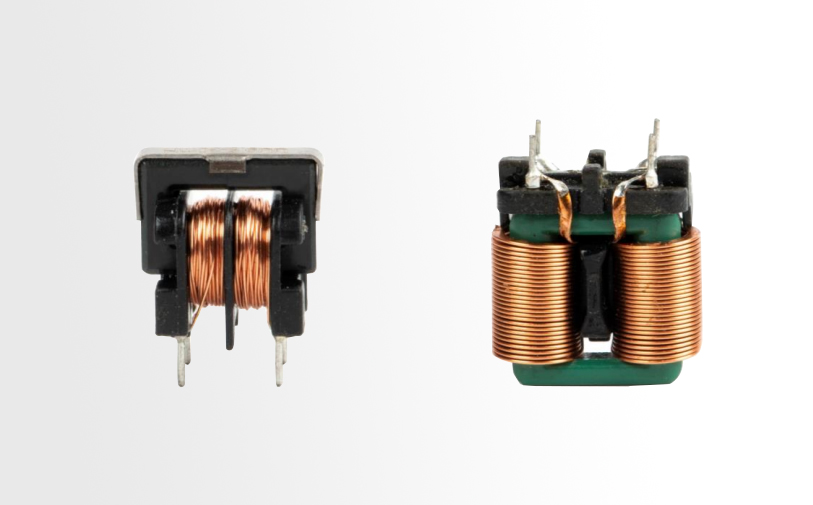

Dławik trybu wspólnego ma stosunkowo prostą konstrukcję: na zamkniętym rdzeniu magnetycznym nawinięte są dwa uzwojenia o przeciwnych kierunkach i tej samej liczbie zwojów. Zasadniczo działa jako punkt kontrolny w przypadku „złych sygnałów” w obwodzie.

1. Tryb wspólny a tryb różnicowy – Zrozumienie celów filtra

Aby zrozumieć rolę dławika sygnału wspólnego, musimy najpierw rozróżnić dwa rodzaje szumów w obwodzie:

● Zakłócenia w trybie różnicowym — występują pomiędzy dwiema liniami sygnałowymi (np. linią fazową i neutralną zasilacza). Prądy szumowe płyną w przeciwnych kierunkach i są zazwyczaj spowodowane tętnieniami obwodu wewnętrznego.
● Zakłócenia w trybie wspólnym – pojawiają się na obu liniach względem masy. Prądy szumowe płyną w tym samym kierunku i są zwykle spowodowane zewnętrznym promieniowaniem elektromagnetycznym lub problemami z pętlą uziemiającą.

Jeśli porównamy obwód do autostrady, zakłócenia w trybie różnicowym są jak samochód jadący w złym kierunku – stosunkowo łatwe w obsłudze. Jednakże zakłócenia w trybie wspólnym przypominają wibrację całej drogi – są bardziej destrukcyjne.

Zasada działania dławika trybu wspólnego

Magia polega na anulowaniu i wzmocnieniu strumienia magnetycznego.

1. Transparentne dla żądanych sygnałów (prąd różnicowy): Kiedy normalny prąd przepływa przez dwa uzwojenia (jedno wejściowe, drugie wyjściowe), strumienie magnetyczne generowane w rdzeniu są przeciwne i znoszą się. Zatem dławik ma bardzo niską impedancję w stosunku do normalnych sygnałów, które przechodzą z niewielkim tłumieniem.
2. Silnie blokuje zakłócenia (prąd w trybie wspólnym): Kiedy pojawia się szum w trybie wspólnym, prądy w obu uzwojeniach płyną w tym samym kierunku, wytwarzając strumienie, które również płyną w tym samym kierunku. Strumienie sumują się, powodując gwałtowny wzrost indukcyjności. Dławik prezentuje wówczas bardzo wysoką impedancję wobec szumu, skutecznie go pochłaniając lub blokując.

Dlaczego dławiki trybu wspólnego są niezbędne w elektronice?

W dzisiejszej erze cyfrowej, od komunikacji USB i transmisji wysokiej rozdzielczości HDMI po elektronikę samochodową magistrali CAN, dławiki trybu wspólnego są niezbędne wszędzie tam, gdzie stosowane są sygnały o dużej szybkości. Ich specyficzne role obejmują:

1. Poprawa jakości sygnału — w interfejsach takich jak USB, Type-C i HDMI skutecznie filtrują szumy w trybie wspólnym o wysokiej częstotliwości, zapewniając integralność danych i redukując liczbę błędów.
2. Tłumienie promieniowania EMC — pomaganie produktom przejść testy EMC (kompatybilności elektromagnetycznej). Wiele produktów nie przechodzi testów emisji promieniowania podczas certyfikacji, a dodanie odpowiedniego dławika trybu wspólnego często rozwiązuje problem.
3. Obwody zabezpieczające — zapobieganie przedostawaniu się zewnętrznych wyładowań elektrostatycznych lub szumów o wysokiej częstotliwości do sprzętu i uszkodzeniu układów scalonych lub powodowaniu awarii systemu.
