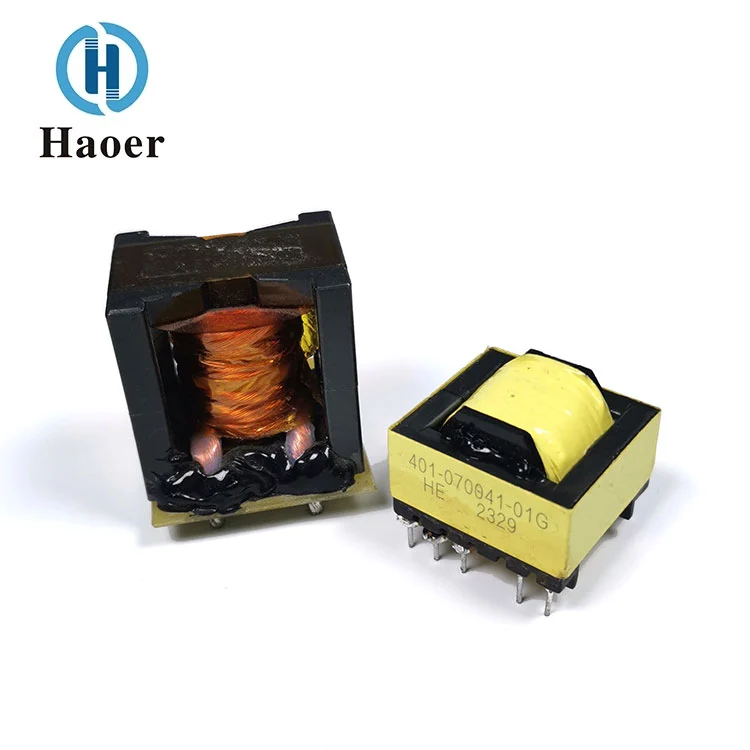

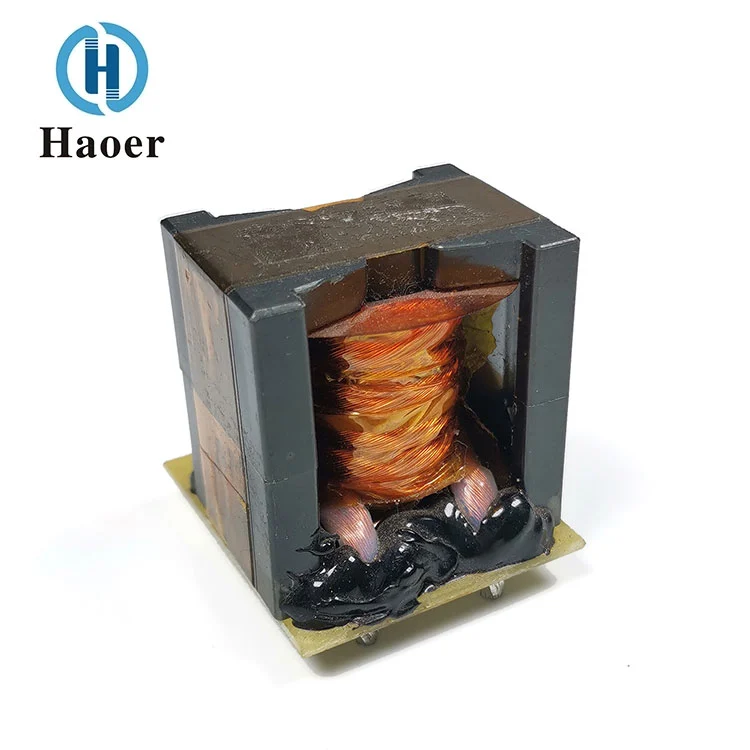

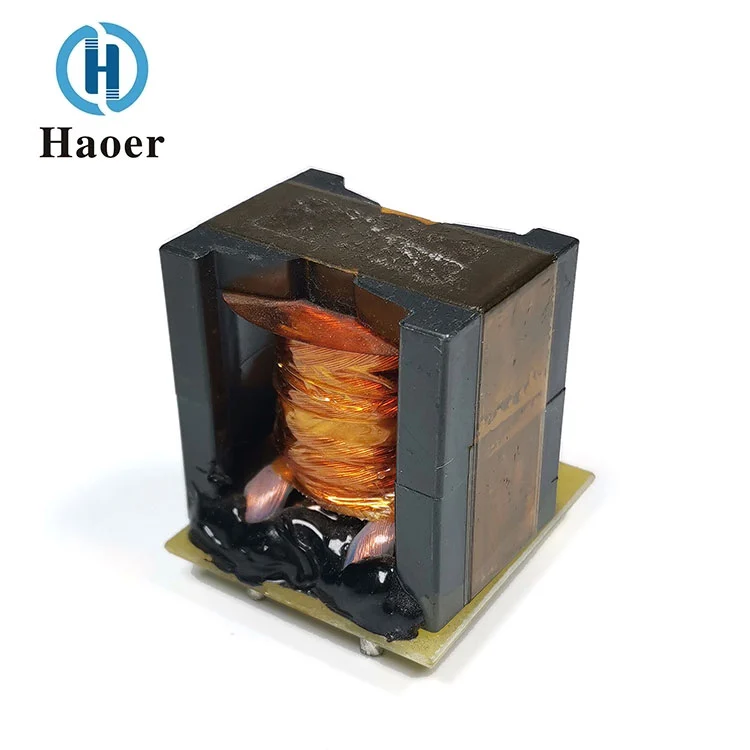

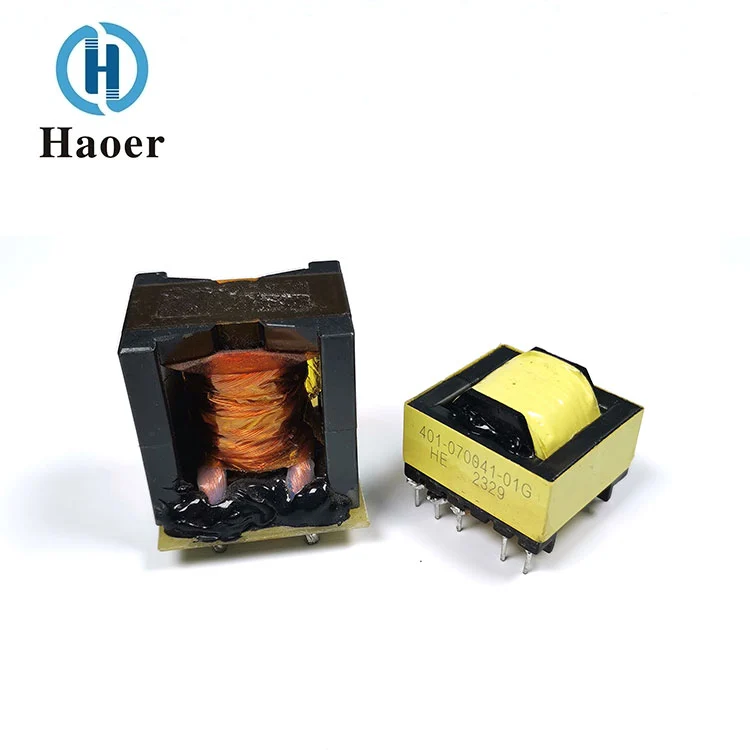

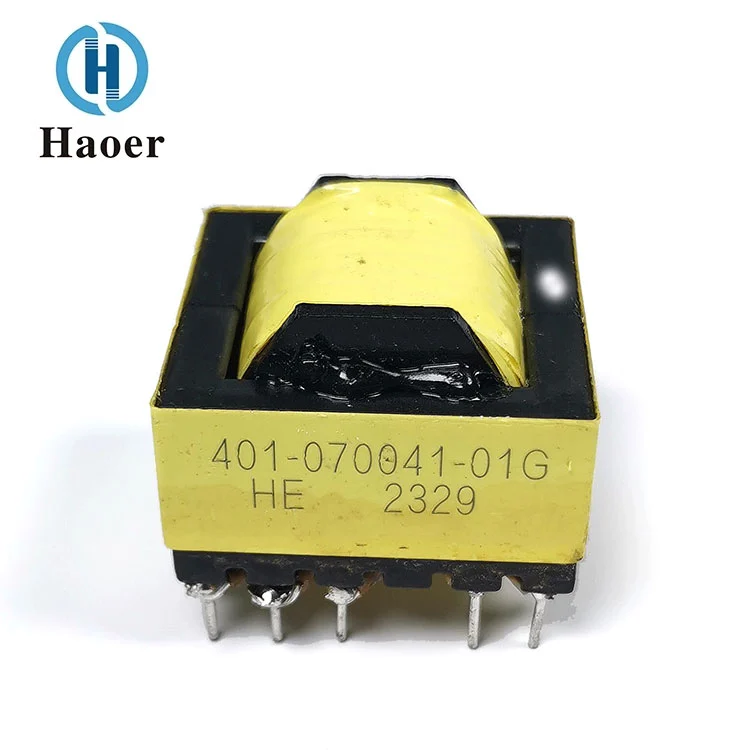

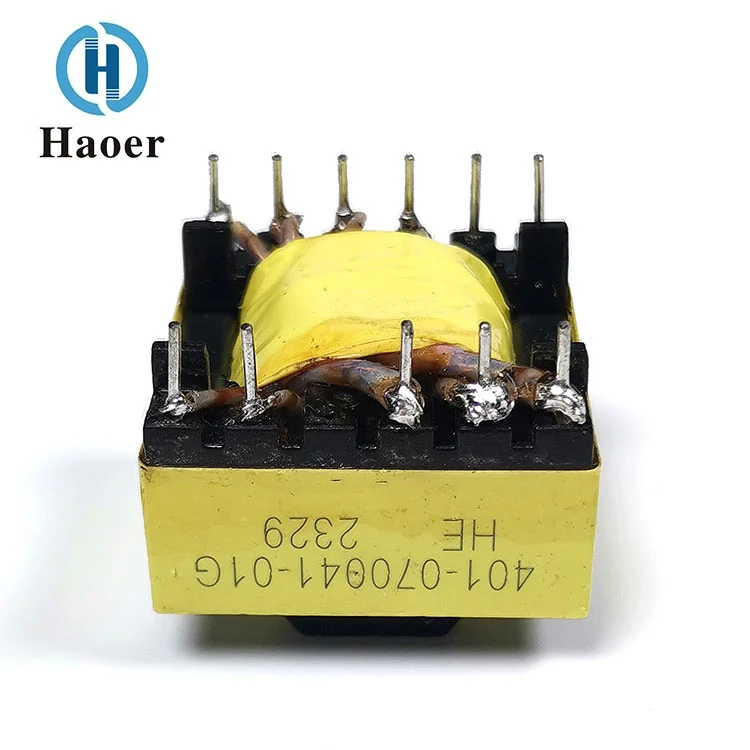

Projektując transformator wysokiej częstotliwości do zasilacza komputera PC, producent firmy Haoer skupił się na dużej gęstości mocy, niskim wzroście temperatury i długoterminowej niezawodności. Dzięki ścisłej izolacji elektrycznej i optymalizacji rozpraszania ciepła zapewnia ciągłe, stabilne i czyste zasilanie podstawowego sprzętu, takiego jak procesory i karty graficzne, i jest kluczowym elementem umożliwiającym osiągnięcie celów, jakim są wydajne, ciche i zminiaturyzowane zasilacze do komputerów PC.
1. Rdzeń magnetyczny transformatorów serii ER ma zwykle konstrukcję w kształcie litery E lub podobną w kształcie litery E, z okrągłym słupkiem środkowym. Kształt ten poprawia położenie sprzęgła, ułatwia nawijanie i zwiększa powierzchnię uzwojenia, co jest korzystne przy projektowaniu transformatorów o dużej mocy i małej indukcyjności rozproszenia.
2. Szkielet niektórych transformatorów serii ER jest wyposażony w wiele złączy, co ułatwia projektowanie wielu transformatorów wyjściowych i może zaspokoić potrzeby różnych obwodów dla wielu napięć i prądów wyjściowych.
3. Charakterystyka wydajnościowa transformatorów serii ER: niskie straty, wysoka moc wyjściowa, szeroka częstotliwość robocza, niski wzrost temperatury, stabilna wydajność.
4. Zakres zastosowania transformatorów serii ER obejmuje zasilacze impulsowe, sprzęt komunikacyjny, elektronikę użytkową i sprzęt przemysłowy.
Cechy łatwego nawijania, wysokiej wydajności, dużej mocy i wysokiej niezawodności.
ER28/ER35/ER39/ER40/ER42/ER49
Stosowany do konwerterów AC/DC, zasilaczy PC, zasilaczy LLC, zasilaczy komunikacyjnych itp.
| NR CZĘŚCI | PINY TERMINALOWE | Wymiary w mm (calach) | TYP | |||||
| A | B | C±0,5 | D±0,5 | E | F | |||
| ER-25,5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
