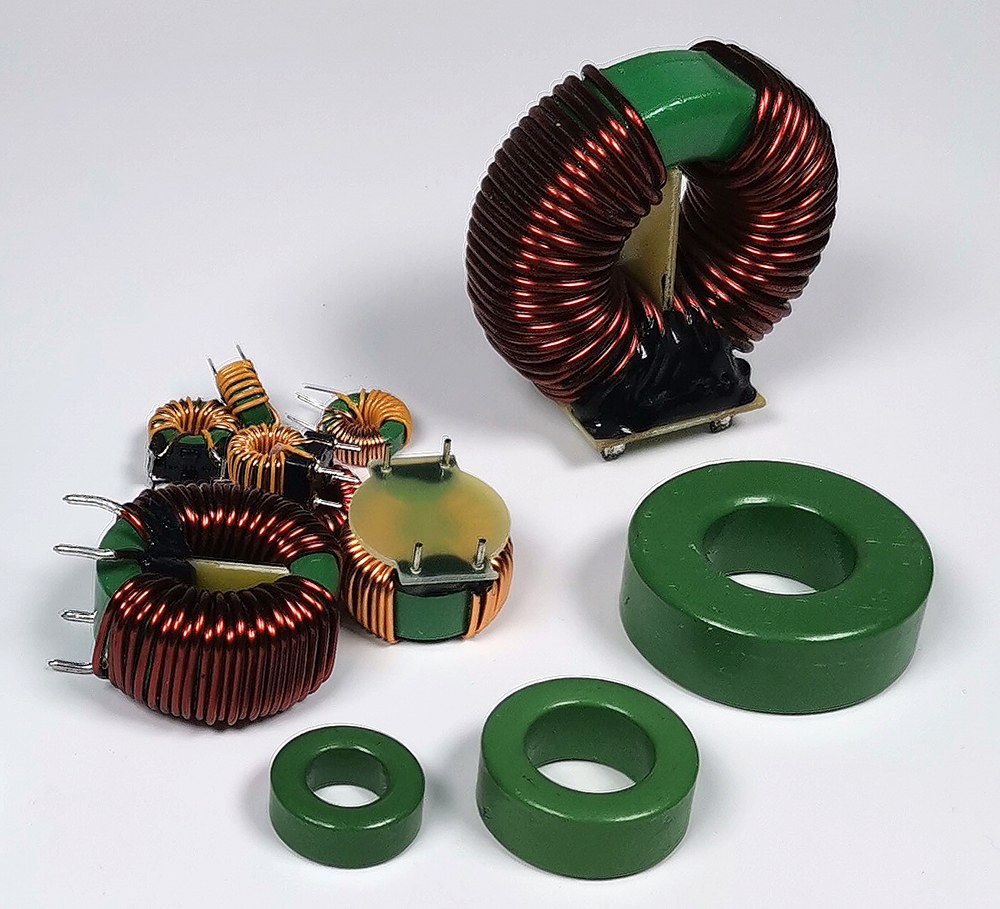

Na Guangdong Haoer Electronics Co., Ltd.i Foshan Pin'er Electronics Co., Ltd., często podnoszone zapytania techniczne dotyczą znaczenia doboru materiału rdzenia w transformatorach toroidalnych. Odpowiedź jest jednoznacznie twierdząca: materiał rdzenia ma decydujący wpływ na wydajność transformatora. Jako centralny element funkcjonalny, rdzeń magnetyczny reguluje cztery krytyczne parametry wydajności — efektywność energetyczną, zachowanie termiczne, zdolność dostarczania mocy i niezawodność działania. Poniżej znajduje się technicznie uzasadniona analiza tych powiązanych ze sobą czynników.
Przepuszczalność magnetyczna określa ilościowo zdolność materiału do podtrzymywania tworzenia strumienia magnetycznego pod przyłożonym polem magnetycznym. Materiały wykazujące wyższą przepuszczalność umożliwiają bardziej efektywne połączenie strumienia pomiędzy uzwojeniami, zwiększając w ten sposób efektywność przenoszenia mocy dla danego wejścia. Na przykład stal krzemowa o wysokiej czystości o ziarnie zorientowanym charakteryzuje się doskonałą przepuszczalnością. Transformatory toroidalne zawierające takie rdzenie wytwarzają silniejsze i bardziej jednolite pola magnetyczne, co skutkuje lepszym napięciem wtórnym i prądem wyjściowym, a w konsekwencji wyższą mocą znamionową. Natomiast materiały o niskiej przepuszczalności (np. ferryty standardowej jakości lub zanieczyszczone stopy żelaza) wykazują zmniejszoną zdolność przewodzenia strumienia, co prowadzi do nieoptymalnej konwersji mocy i zmniejszonej wydajności wyjściowej.
Straty w rdzeniu obejmują utratę histerezy i stratę prądu wirowego – oba nieodłącznie związane ze zmiennym wzbudzeniem magnetycznym. Wysokiej jakości stal krzemowa charakteryzuje się ściśle kontrolowanym składem metalurgicznym i laminowaną geometrią, co zapewnia wyjątkowo niskie całkowite straty w rdzeniu. Zapewnia to maksymalny transfer energii do uzwojenia wtórnego, minimalizując nagrzewanie rezystancyjne wewnątrz rdzenia. I odwrotnie, gorsze materiały rdzenia powodują zwiększone straty, bezpośrednio pogarszając wydajność i przyspieszając degradację termiczną. Podwyższone temperatury robocze nie tylko zmniejszają krótkoterminową wydajność, ale także przyspieszają starzenie się izolacji i skracają żywotność. Zatem wybór materiału rdzenia o niskich stratach jednocześnie zwiększa wydajność i długoterminową niezawodność.
Gęstość strumienia nasycenia (Bₛₐₜ) określa górną granicę gęstości strumienia magnetycznego, jaką materiał może wytrzymać, zanim zapadnie się przepuszczalność i rdzeń wejdzie w nieliniową, nieidealną pracę. Materiały o wysokim Bₛₐₜ, takie jak specjalistyczne stopy kobaltu i żelaza lub nanokrystaliczne, pozwalają na obsługę większego prądu szczytowego bez nasycenia, umożliwiając stabilną pracę z dużą mocą w dynamicznych warunkach obciążenia. Przedwczesne nasycenie skutkuje zniekształceniem przebiegu, zwiększoną zawartością harmonicznych, nagłym załamaniem napięcia wyjściowego i potencjalną niestabilnością systemu – niepożądanymi skutkami w zastosowaniach o znaczeniu krytycznym. W związku z tym w przypadku zastosowań wysokoprądowych lub o dużym zakresie dynamiki materiały rdzenia o podwyższonym Bₛₐₜ są rygorystycznie określone.
Choć zminimalizowane dzięki konstrukcji charakteryzującej się niskimi stratami, wytwarzanie ciepła resztkowego pozostaje nieuniknione. Materiał rdzenia o korzystnej przewodności cieplnej ułatwia efektywne boczne i osiowe przewodzenie ciepła z dala od gorących punktów, szczególnie na styku rdzenia i uzwojeń. Niektóre warianty stali krzemowej, wzbogacone kontrolowanymi dodatkami metalicznymi (np. aluminium lub nikiel), wykazują znacznie lepszą dyfuzyjność cieplną. Ulepszone zarządzanie temperaturą utrzymuje niższe temperatury pracy w stanie ustalonym, zachowując w ten sposób integralność dielektryczną, stabilizując parametry elektryczne i utrzymując stałą wysoką moc wyjściową w dłuższych cyklach pracy. Dlatego też solidne parametry cieplne są niezbędne do osiągnięcia trwałości projektu i niezawodności działania.
Wybór materiału rdzenia to nie tylko kwestia inżynieryjna na poziomie komponentu, ale podstawowy wyznacznik funkcjonalności, wydajności i trwałości transformatora toroidalnego. W Guangdong Haoer Electronics Co., Ltd. i Foshan Pin'er Electronics Co., Ltd. stosujemy podejście zorientowane na wydajność, specyficzne dla aplikacji do podstawowych specyfikacji - dobierając materiały na wymiar (np. stal krzemową o ziarnistym ziarnie, stopy amorficzne lub kompozyty nanokrystaliczne), aby spełnić precyzyjne wymagania w zakresie optymalizacji wydajności, maksymalizacji gęstości mocy lub odporności termicznej w podwyższonych warunkach otoczenia. Nasze zaangażowanie w doskonałość materiałów gwarantuje, że każdy transformator toroidalny zapewnia stałą, niezawodną i wierną konwersję mocy – zgodnie z rzeczywistymi wymaganiami operacyjnymi.
